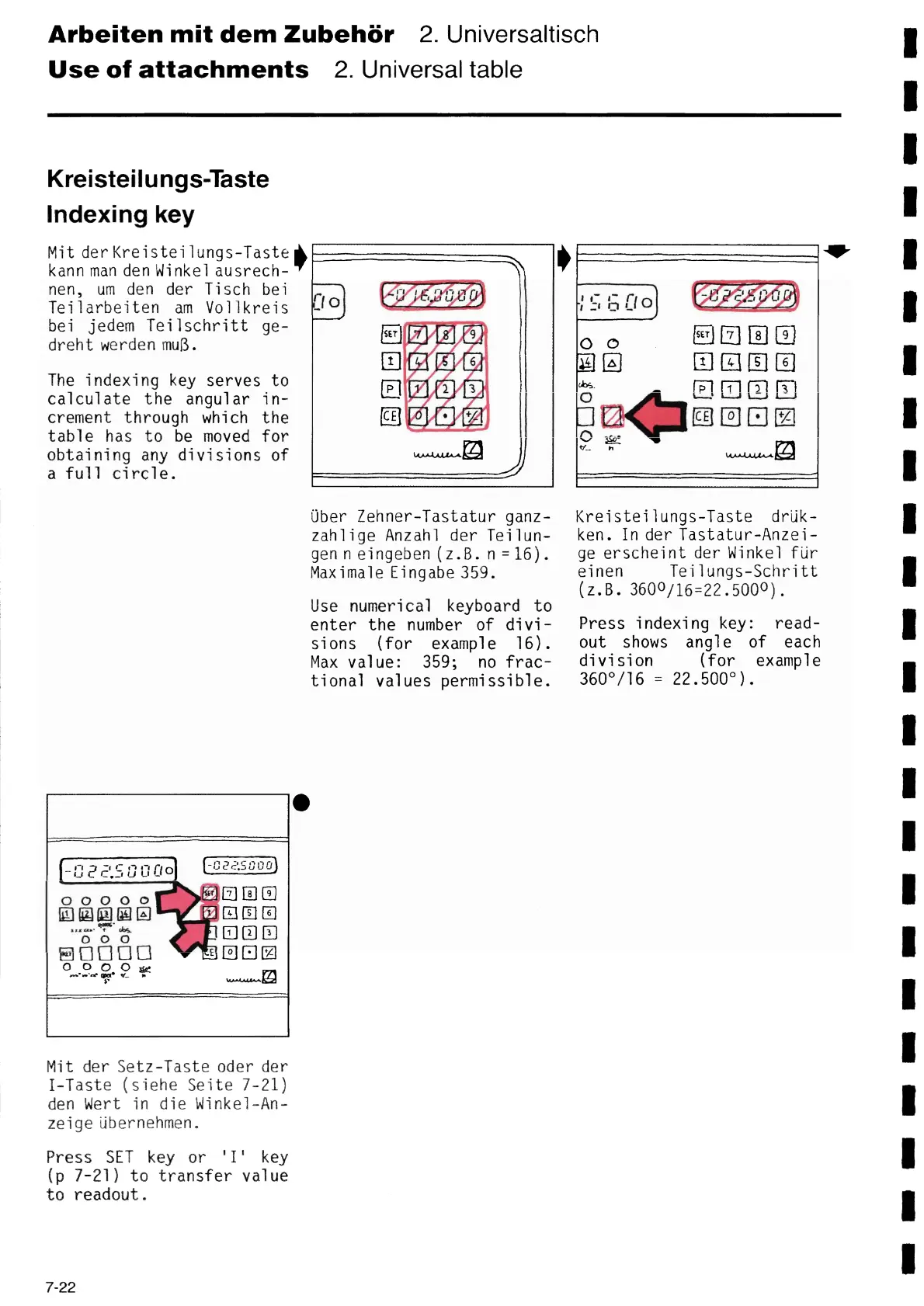

Arbeiten mit dem Zubehör 2. Universaltisch
Use of attachments 2. Universal table
Kreísteilungs Taste
lndexíng key
Mit der Kreisteilungs-Taste ~
kann man den Winkel ausrech-
nen, um den der Tisch bei
Teílarbeiten am Vollkreis
bei jedem Teilschritt ge-
dreht werden muβ.
The indexing key serves to
calculate the angular in-
crement through which the
table has to be moved for
obtaining any divisions of
a fu11 círcle.
O O O o O
o®σσa
0 0 O
~OD
O o O O ~
-C2č:~Cco
7ooa
aoa
σoo
o σ ~
..,.~..®
Mit der Setz-Taste oder der
I-Taste (siehe Seite 7-21)
den Wert in die Winkel-An-
zeige übernehmen.
Press SET key or 'I' key
(p 7-21) to transfer value
to readout.
.
L 10
1
~
űber Zehner-Tastatur ganz-
zahlige Anzahl der Teilun-
gen n eingeben (z.B. n =16).
Maximale Eingabe 359.
Use numerical keyboard to
enter the number of divi-
sions (for example 16).
Max va1ue: 359; no frac-
tional values permíssíble.
ґ~'гñr10
-~-~,
-J
O O
ı~ C] OC7C1Q
~. ~ ~
'O
3 3
O
_ ~ ®
η і
Kreísteilungs-Taste drük-
ken. In der Tastatur-Anzei-
ge erscheint der Wínkel für
einen Teilungs-Schritt
(z.B. 3600/16=22.5000).
Press indexing key: read-
out shows angle of each
division (for example
3600/16 = 22.500°).
7-22
