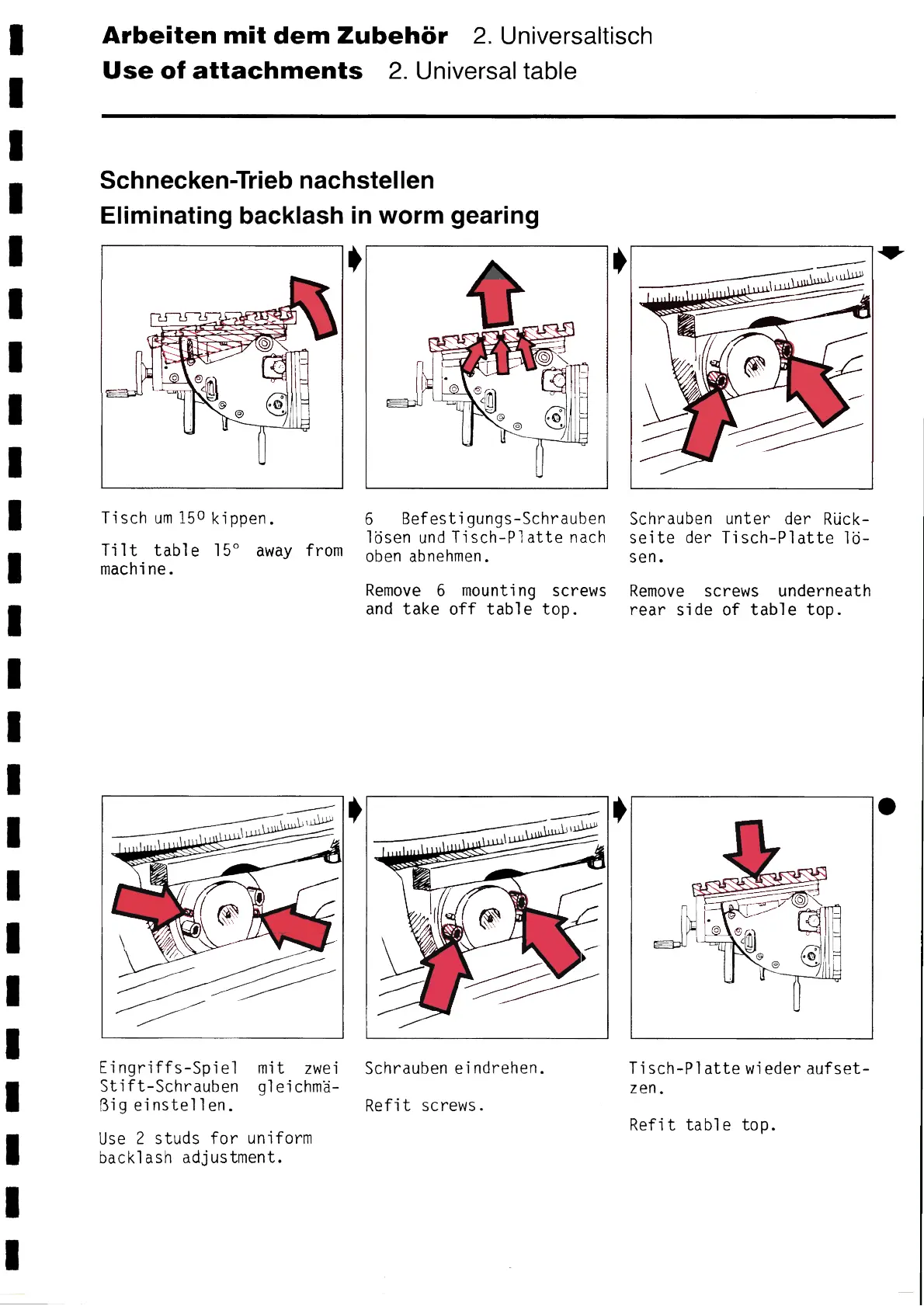

Arbeiten mit dem Zubehőr 2. Universaltísch
Use of attachments 2. Universal table
Schnecken Tríeb nachstellen
Eliminating backlash in worm gearíng
~
0
~ 0
LI
Tisch um 15o kippen.
Ti1t table 15° away from
machine.
,
Eingriffs-Spie1
Stíft-Schrauben
βíg einstellen.
mit zwei
gleichmä-
Use 2 studs for uniform
backlash adjustment.
6 Befestigungs-Schrauben
lősen und Tisch-Platte nach
oben abnehmen.
Remove 6 mounting screws
and take off table top.
Schrauben eindrehen.
Refit screws.
,
,
Schrauben unter der Rück-
seite der Tisch-Platte 1ő-
sen.
Remove screws underneath
rear side of table top.
Tisch-Platte wieder aufset-
zen.
Refit table top.
.
7-27
