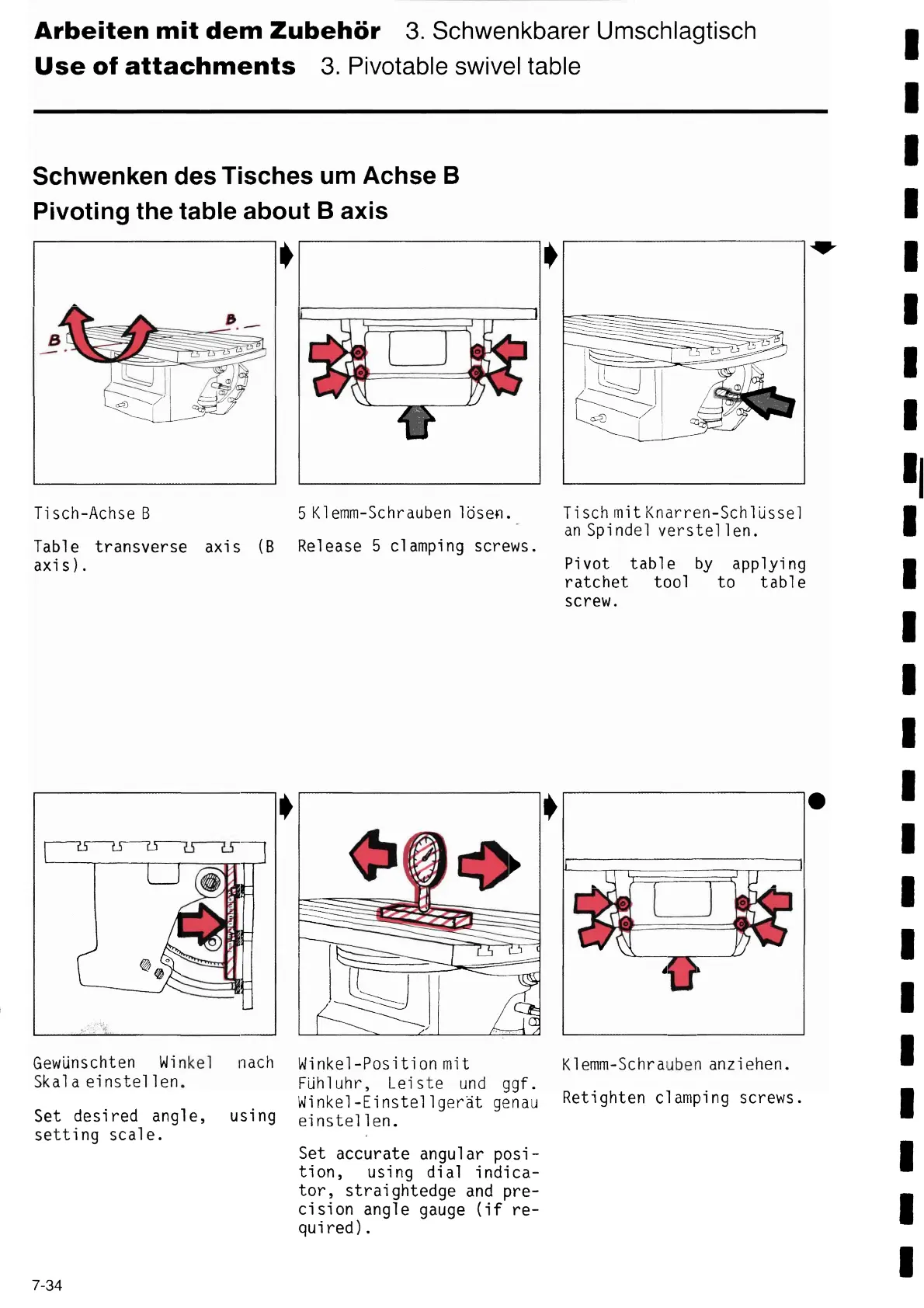

Arbeiten mit dem Zubehör З. Schwenkbarer Umschlagtisch
Use of attachments З. Pívotable swivel table
Schwenken des Tisches um Achse B
Pívotíng the tabie about B axís
Tisch-Achse B
Tab1e transverse axis
axis).
Gewünschten Winkel
Ska1a eínstellen.
Set desired angle,
setting scale.
(B
nach
using
І
,
5 K1emm-Schrauben 1öse~ı.
Release 5 clamping screws.
~~
\ J
Winkel-Position mit
Fühluhr, Leiste und ggf.
Wínkel-Eínstellgerät genau
einstellen.
Set accurate angular posi-
tion, using dial indica-
tor, straightedge and pre-
cision angle gauge (if re-
quired).
,
Tisch mit Knarren-Schlüssel
an Spíndel verstellen.
Pivot table by applying
ratchet tool to table
screw.
K1emm-Schrauben anziehen.
Retighten clamping screws.
