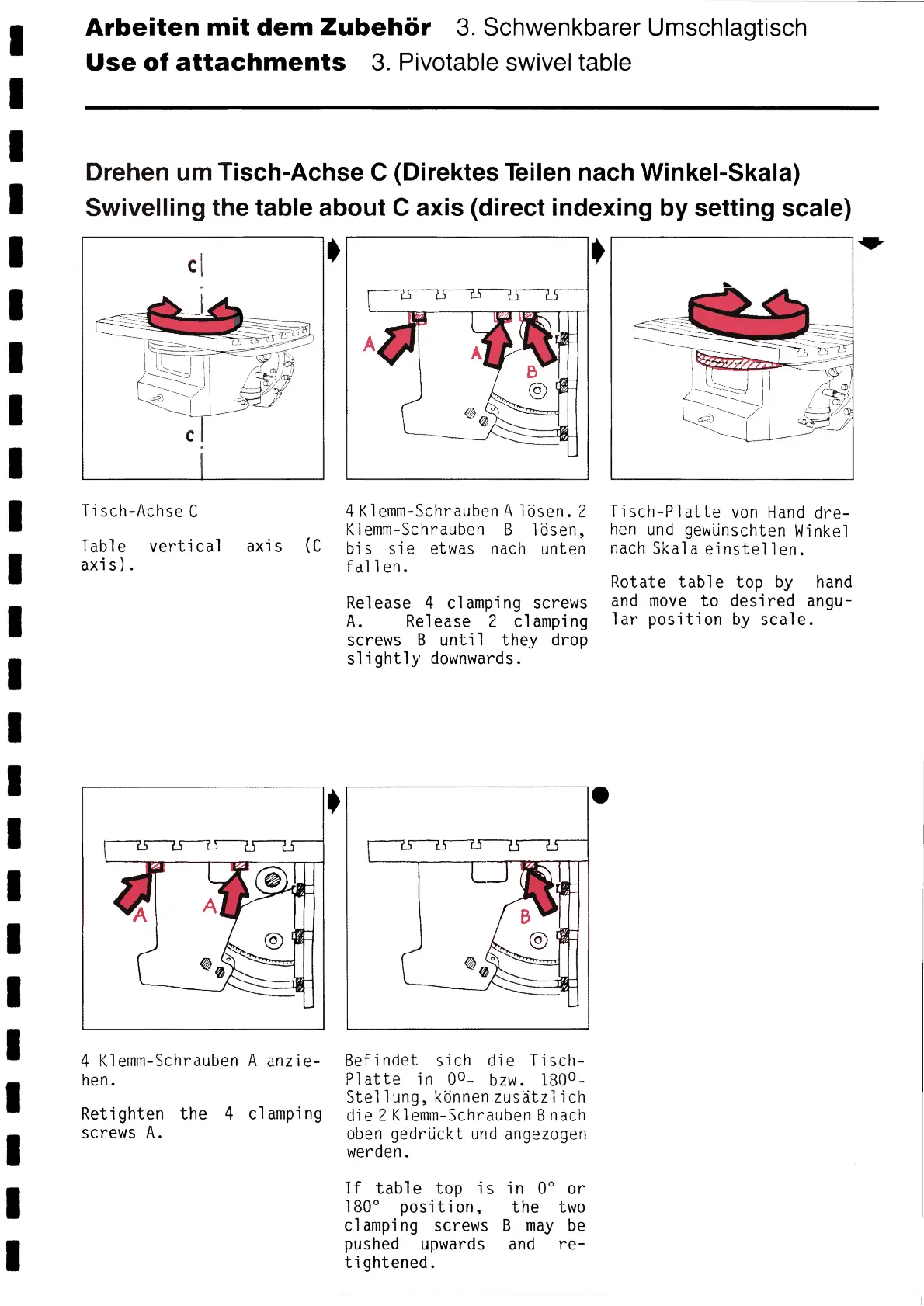

Arbeiten mit dem Zubehör З. Schwenkbarer Umschlagtisch
Use of attachments З. Pivotable swivel table
Drehen um Tísch-Achse C(Dírektes Teilen nach Winkel-Ska1a)
swivelling the table about C axís (dírect índexing by settíng scaie)
)
Tisch-Achse C
TaЬ1e vertical axis (C
axis).
4 K1emm-Schrauben A anzie-
hen.
Retighten the 4 clamping
screws A.
~~
г_s—г г~г5
4 K1emm-Schrauben A lösen. 2
K1emm-Schrauben B lösen,
bís síe etwas nach unten
fallen.
Release 4 clamping screws
A. Release 2 clamping
screws B until they drop
slíghtly downwards.
Befindet sich die Tisch-
Platte in 0°- bzw. 180°-
Stellung, könnenzusätzlich
die 2 K1emm-Schrauben B nach
oben gedrdckt und angezogen
werden.
If tabl e top i s i n 0° or
1800 position, the two
clamping screws B may Ьe
pushed upwards and re-
tightened.
)
Tisch-Platte von Hand dre-
hen und gewünschten Winkel
nach Ska1a einstellen.
Rotate table
and move to
1ar position
top by hand
desired angu-
Ьy scale.
