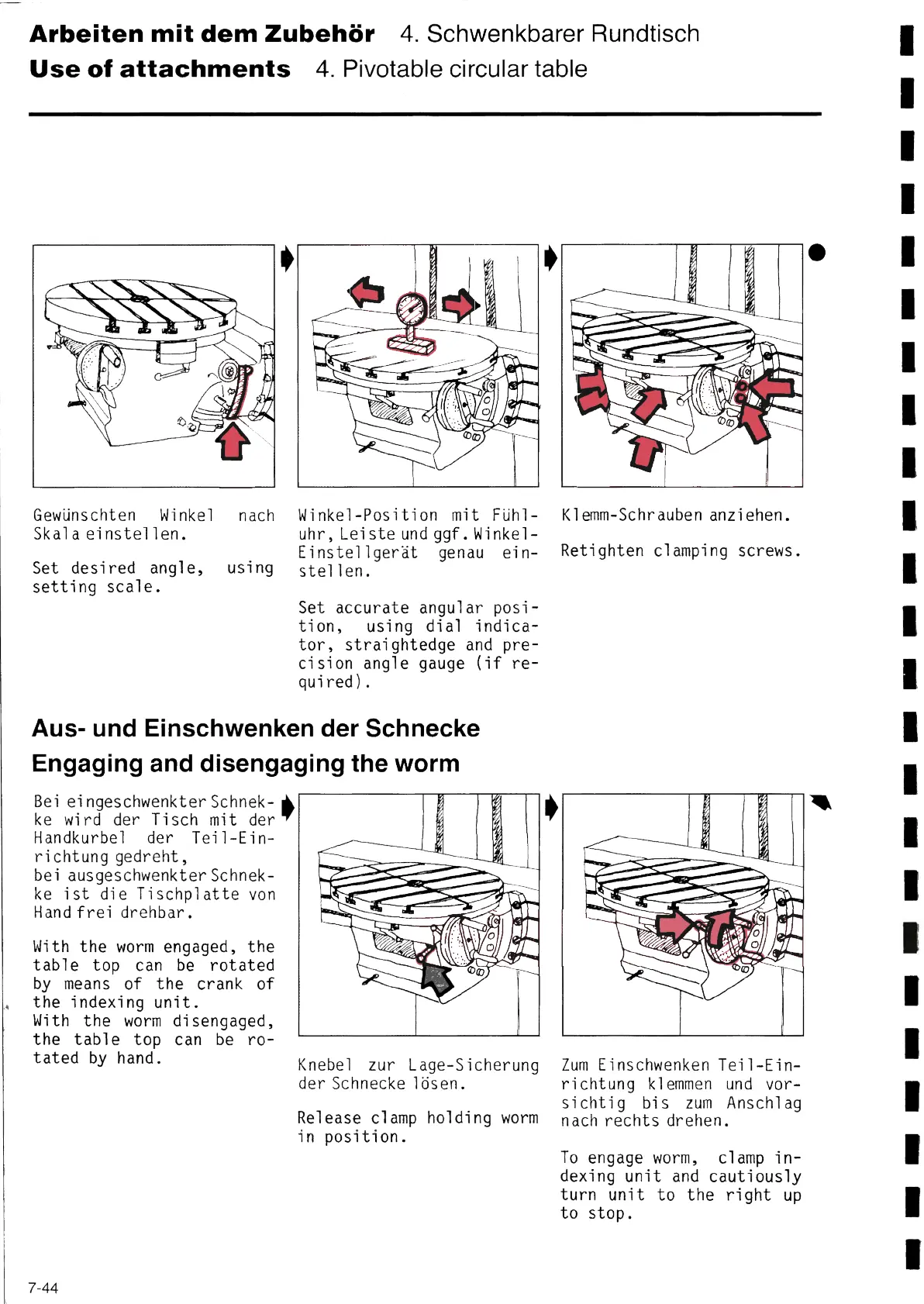

Arbeiten mit dem Zubehör 4. Schwenkbarer Rundtisch
Use of attachments 4. Pivotable circular table
Gewünschten Winkel nach
Ska1a einstellen.
Set desired angle, using
setting scale.
Winkel-Position mit Füh1-
uhr, Lei ste und ggf.. Wi nkel-
Eínstellgerät genau ein-
stellen.
Set accurate angular posi-
tion, using dial indica-
tor, straightedge and pre-
cision angle gauge (if re-
quired).
Aus- und Eínschwenken der Schnecke
Engaging and disengagíng the worm
Bei eingeschwenkterSchnek- ~
ke wird der Tisch mit der
Handkurbel der Tei1-Ein-
richtung gedreht,
beí ausgeschwenkter Schnek-
ke ist die Tíschplatte von
Hand frei drehbar.
With the worm engaged, the
table top can be rotated
by means of the crank of
, the indexing unit.
With the worm disengaged,
the table top can be ro-
tated by hand.
Knebel zur Lage-Sícherung
der Schnecke lösen.
Release clamp holding worm
in position.
K1emm-Schrauben anziehen.
Retighten clamping screws.
Zum Einschwenken Tei1-Ein-
richtung klemmen und vor-
sichtig bis zum Anschlag
nach rechts drehen.
To engage worm, clamp in-
dexing unit and cautiously
turn uni t to the ri ght up
to stop.
