Arbeiten mit dem Zubehör 6. Teilkopf
Use of attachments 6. lndex head

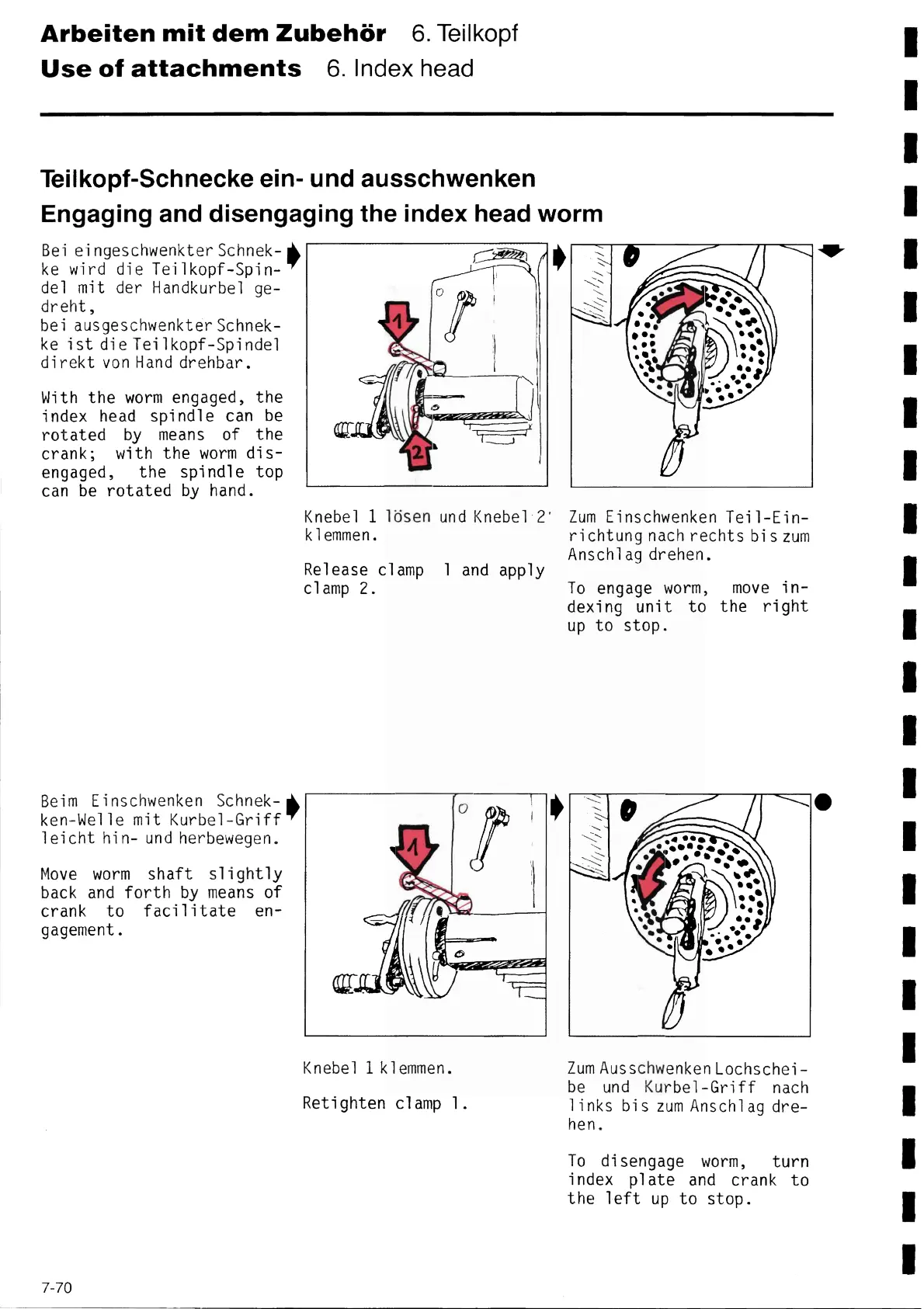

Teílkopf-Schnecke ein- und ausschwenken
Engagíng and dísengagíng the índex head worm
Bei eingeschwenkterSchnek- ~
ke wird die Teilkopf-Spin-
de1 mit der Handkurbel ge-
dreht,
beí ausgeschwenkterSchnek-
ke i st di e Teí 1 kopf-Spí ndel
direkt von Hand drehbar.
With the worm engaged, the
index head spindle can be
rotated by means of the
crank; with the worm dis-
engaged, the spindle top
can be rotated by hand.
Beím Einschwenken Schnek- ~
ken-We11e mit Kurbel-Griff
leicht hin- und herbewegen.
Move worm shaft slightly
back and forth by means of
crank to facilitate en-
gagement.
~
Knebel 1 lösen und Knebel 2 Zum Einschwenken Tei1-Ein-
ri chtung nach rechts bi s zum
Anschlag drehen.
To engage worm, move in-
dexing unit to the right
up to stop.
klemmen.
Release clamp 1 and apply
clamp 2.
Knebel 1 klemmen.
Retighten clamp 1.
Zum AusschwenkenLochschei -
be und Kurbel-Gríff nach
links bis zum Anschlag dre-
hen.
To disengage worm, turn
index plate and crank to
the left up to stop.
7-70
