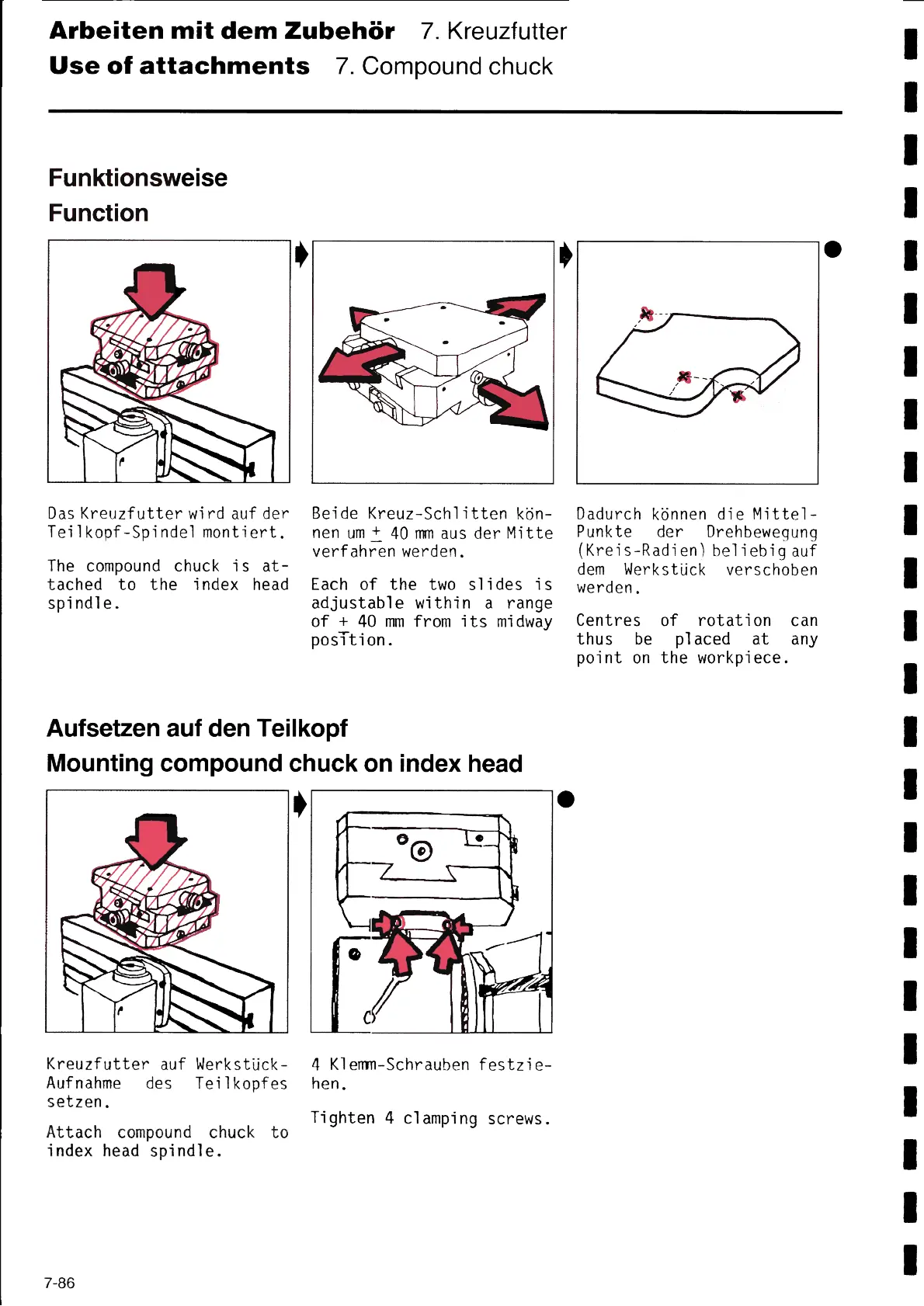

Arbeiten mit dem Zubehör 7. Kreuzfutter
Use of attachments 7. Compound chuck
Funktíonsweíse
Functíon
Das Kreuzfutter wird auf der
Teílkopf-Spíndel montiert.
The compound chuck is at-
tached to the index head
spindle.
Beide Kreuz-Schlitten kön-
nen um ± 40 mm aus der Mitte
verfahren werden.
Each of the two s1 i des i s
adjustable within a range
of + 40 mm from its midway
position.
Aufsetzen auf den Teilkopf
Mountíng compound chuck on índex head
Kreuzfutter auf Werkstück-
Aufnahme des Teílkopfes
setzen.
Attach compound chuck to
index head spindle.
1 Й
ІГ Z
~
~•
~-~
.
4 K1emm-Schrauben festzie-
hen.
Tighten 4 clamping screws.
Dadurch können die Mittel-
Punkte der Drehbewegung
(Kreis-Radien) beliebig auf
dem Werkstück verschoben
werden.
Centres of rotation can
thus be placed at any
point on the workpiece.
7-86
