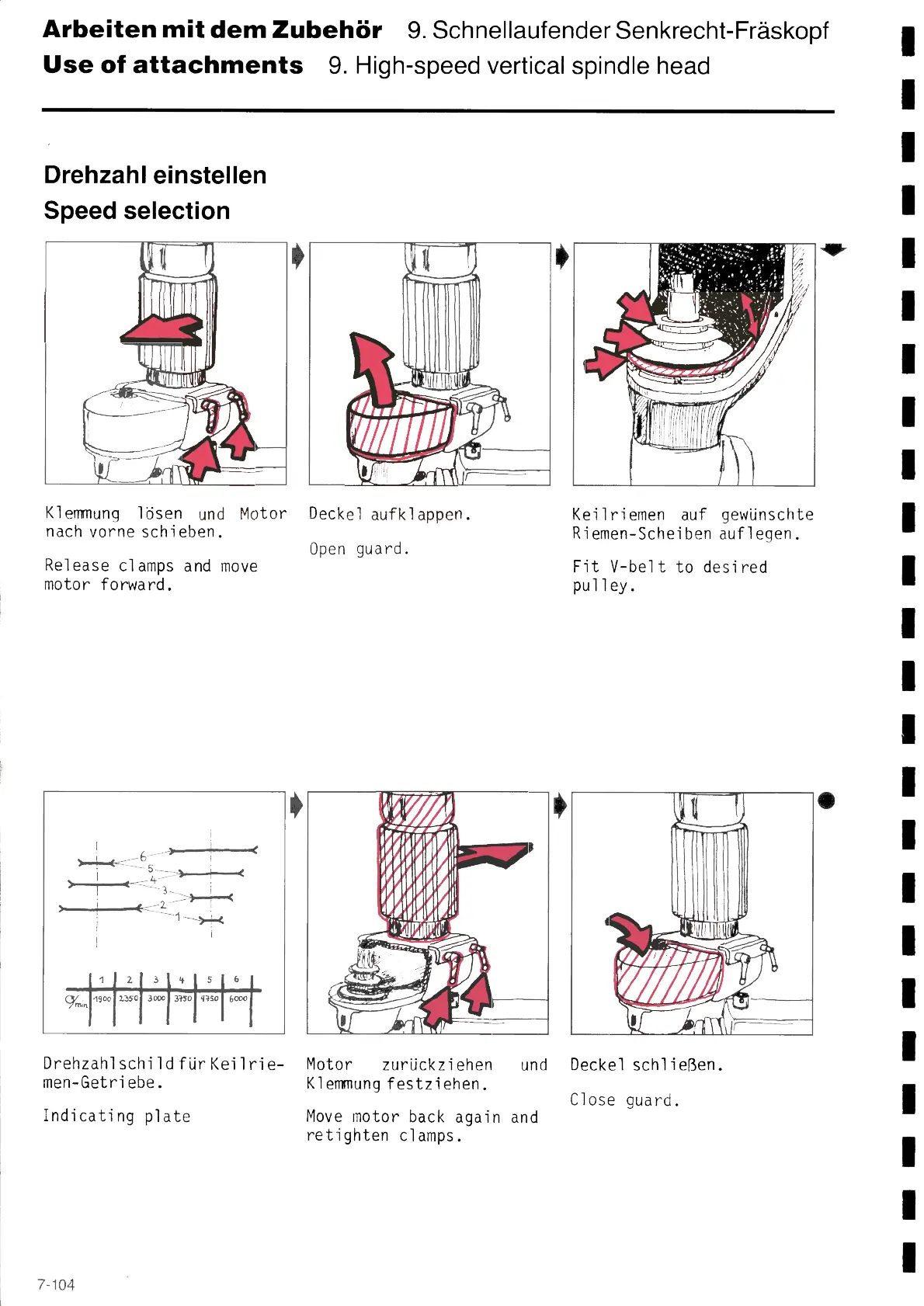

Arbeiten mit dem Zubehőr 9. Schnellaufender Senkrecht-Fräskopf
Use of attachments
9. High-speed vertical spindle head
Drehzahl einstellen
Speed selectíon
Klemmung lősen und Motor
nach vorne schieben.
Release clamps and move
motor forward.
~ 5
>- —
- - -г -- ~ ~
i
1
i
7►τιзιL ιs►ь
c
2.3501 30001 ı 00 6
Drehzahlschildfűr Keilríe-
men-Getriebe.
Indicating plate
~
Deckel aufklappen.
Open guard.
Motor zurűckzíehen
Klemmungfestziehen.
Move motor back again
retighten clamps.
und
and
Keilriemen auf gewűnschte
Ríemen-Scheiben auflegen.
Fit V-belt to desired
pulley.
Deckel schlieβen.
C1ose guard.
7-104
