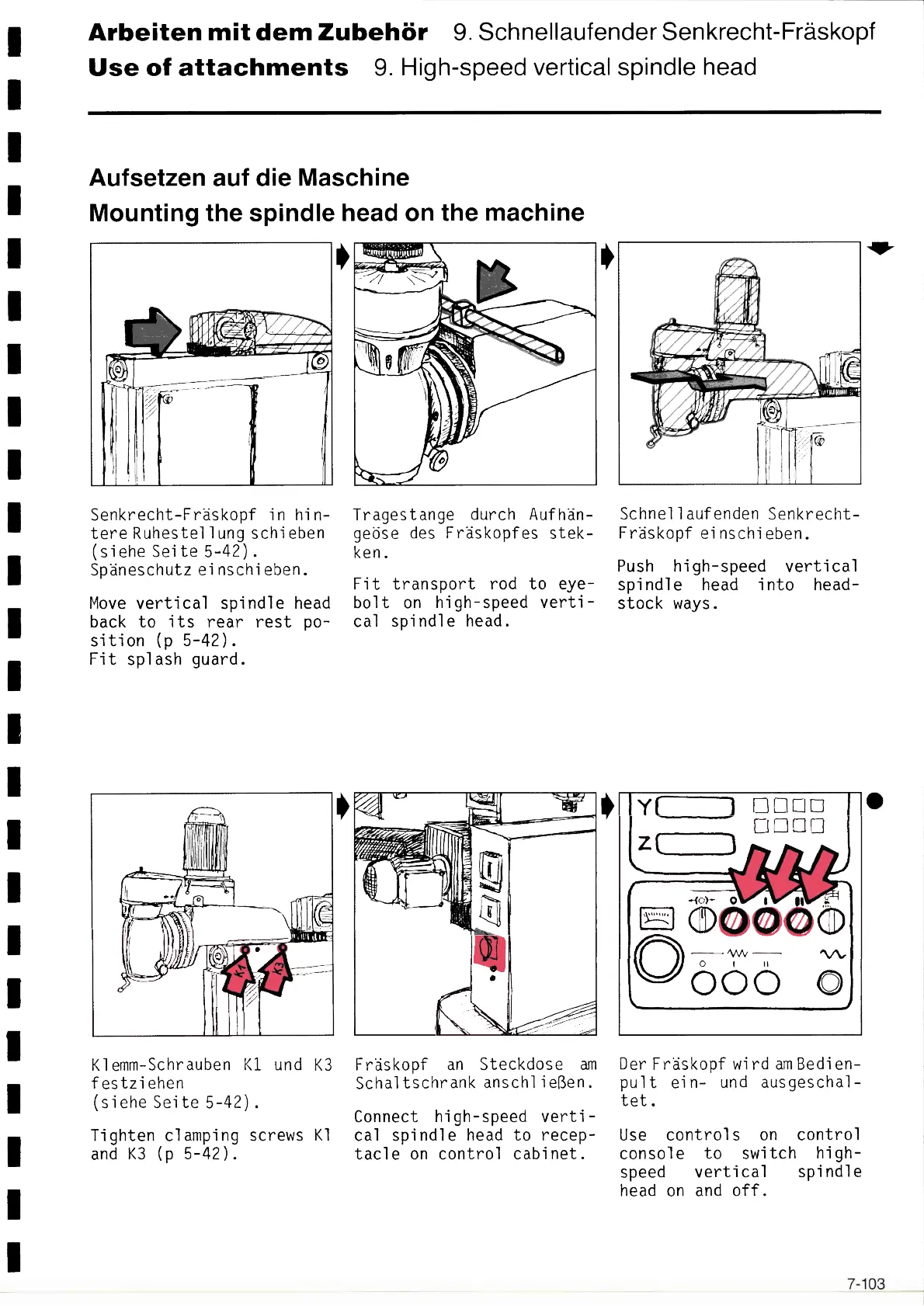

Arbeiten mit dem Zubehör 9. Schnellaufender Senkrecht-Fräskopf
Use of attachments 9. High-speed vertical spindle head
Aufsetzen auf die Maschíne
Mountíng the spíndle head on the machíne
D
Senkrecht-Fräskopf in hin-
tere Ruhestellung schieben
(siehe Seite 5-42).
Späneschutz einschieben.
Move vertical spindle head
back to its rear rest po-
sition (p 5-42).
Fit splash guard.
K1emm-Schrauben K1 und
f estziehen
(siehe Seite 5-42).
Tighten clamping screws K1
and K3 (p 5-42).
~
Tragestange durch Aufhän-
geöse des Fräskopfes stek-
ken.
Fit transport rod to eye-
bolt on high-speed verti-
ca1 spindle head.
K3 Fräskopf an Steckdose am
Schaltschrank anschl іеГеп.
Connect high-speed verti-
ca1 spindle head to recep-
tacle on control cabinet.
Schnellaufenden Senkrecht-
Fräskopf einschieben.
Push high-speed vertical
spindle head into head-
stock ways.
.
Der Fräskopf wi rd am Bedi en-
pult eín- und ausgeschal-
tet.
Use controls on control
console to switch high-
speed vertical spindle
head on and off..
7-103
