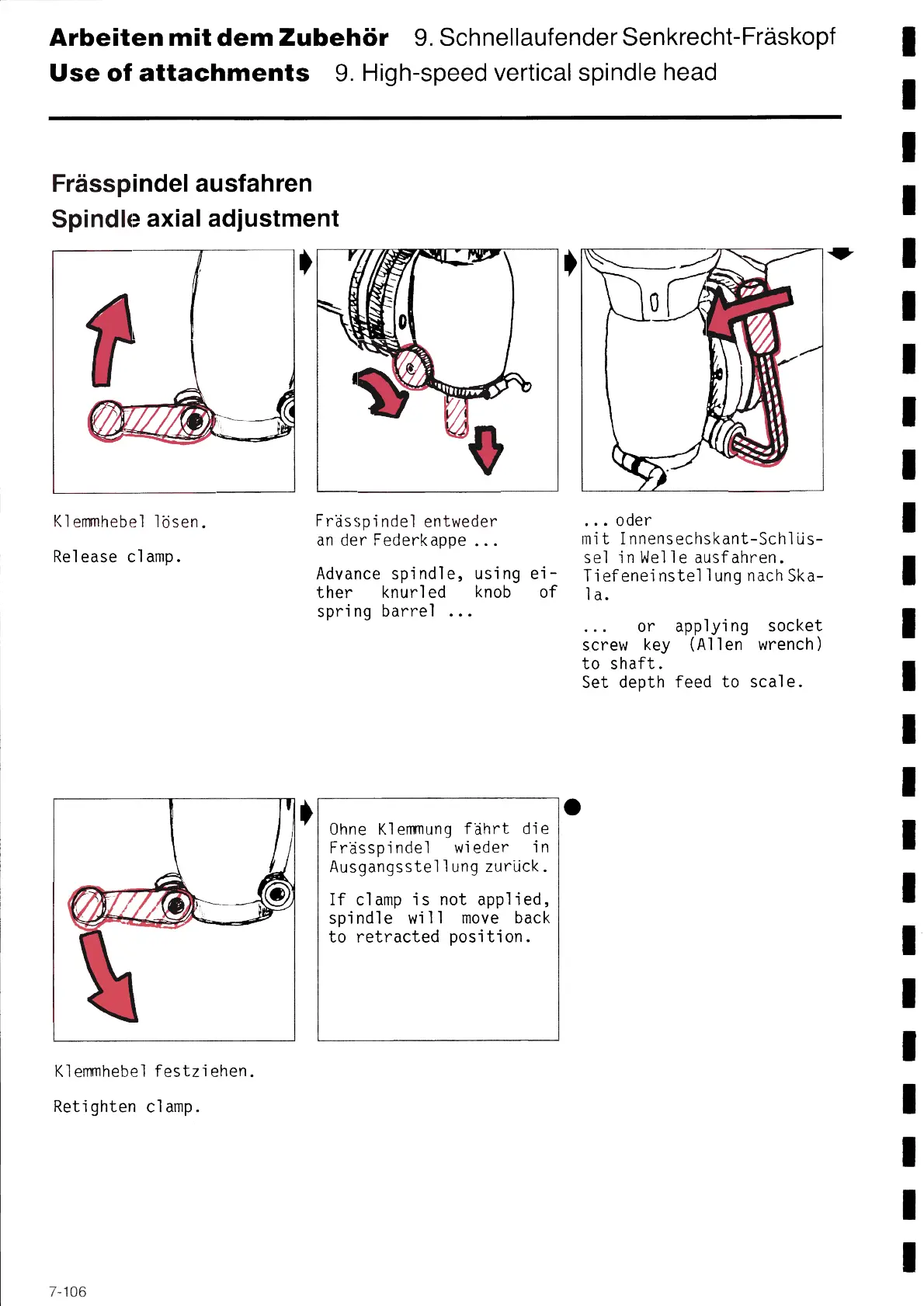

Arbeíten mit dem Zubehör 9. Schnellaufender Senkrecht-Fräskopf
Use of attachments
9. High-speed vertical spindle head
Frässpíndel ausfahren
Spíndle axіa1 adjustment
~
Klemmhebel lösen.
Release clamp.
~
Ź
Klemmhebel festziehen.
Retighten clamp.
Frässpíndel entweder
an der Federkappe ...
Advance spindle, using ei-
ther knurled knob of
spring barrel ...
Ohne Klemmung fährt die
Frässpíndel wieder in
Ausgangsstellung zurück.
If clamp is not applied,
spindle wi11 move back
to retracted position.
*
.
... oder
mit Innensechskant-Schlüs-
se1 i n We1 1 e ausf ahren.
Tiefeneinstellung nachSka-
1a.
... or applying socket
screw key (A11en wrench)
to shaft.
Set depth feed to scale.
7-106
