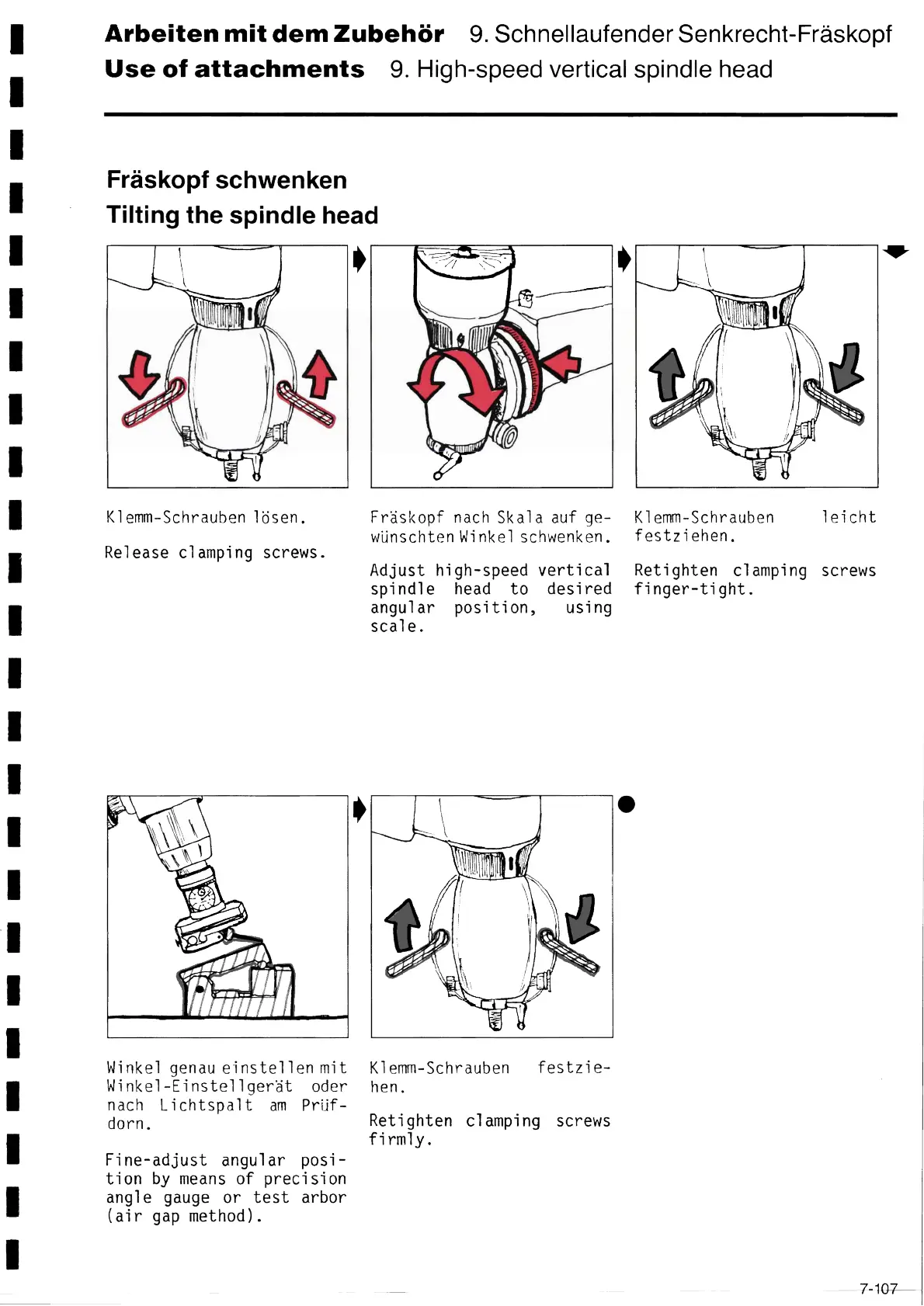

Arbeiten mit dem Zubehör 9. Schnellaufender Senkrecht-Fräskopf
Use of attachments 9. High-speed vertical spindle head
Fräskopf schwenken
Tilting the spindie head
~
K1emm-Schrauben lösen.
Release clamping screws.
Winkel genau einstellen mit
Wínkel-Eínstellgerät oder
nach Lichtspalt am Prűf-
dorn.
Fine-adjust angular posi-
tion by means of precision
angle gauge or test arbor
(air gap method).
Fräskopf nach Ska1a auf ge-
wűnschten Wi nkel schwenken.
Adjust high-speed vertical
spindle head to desired
angular position, using
scale.
K1emm-Schrauben festzie-
hen.
Retighten
firmly.
clamping screws
K1emm-Schrauben leicht
festziehen.
Retighten clamping screws
finger-tight.
7-107
