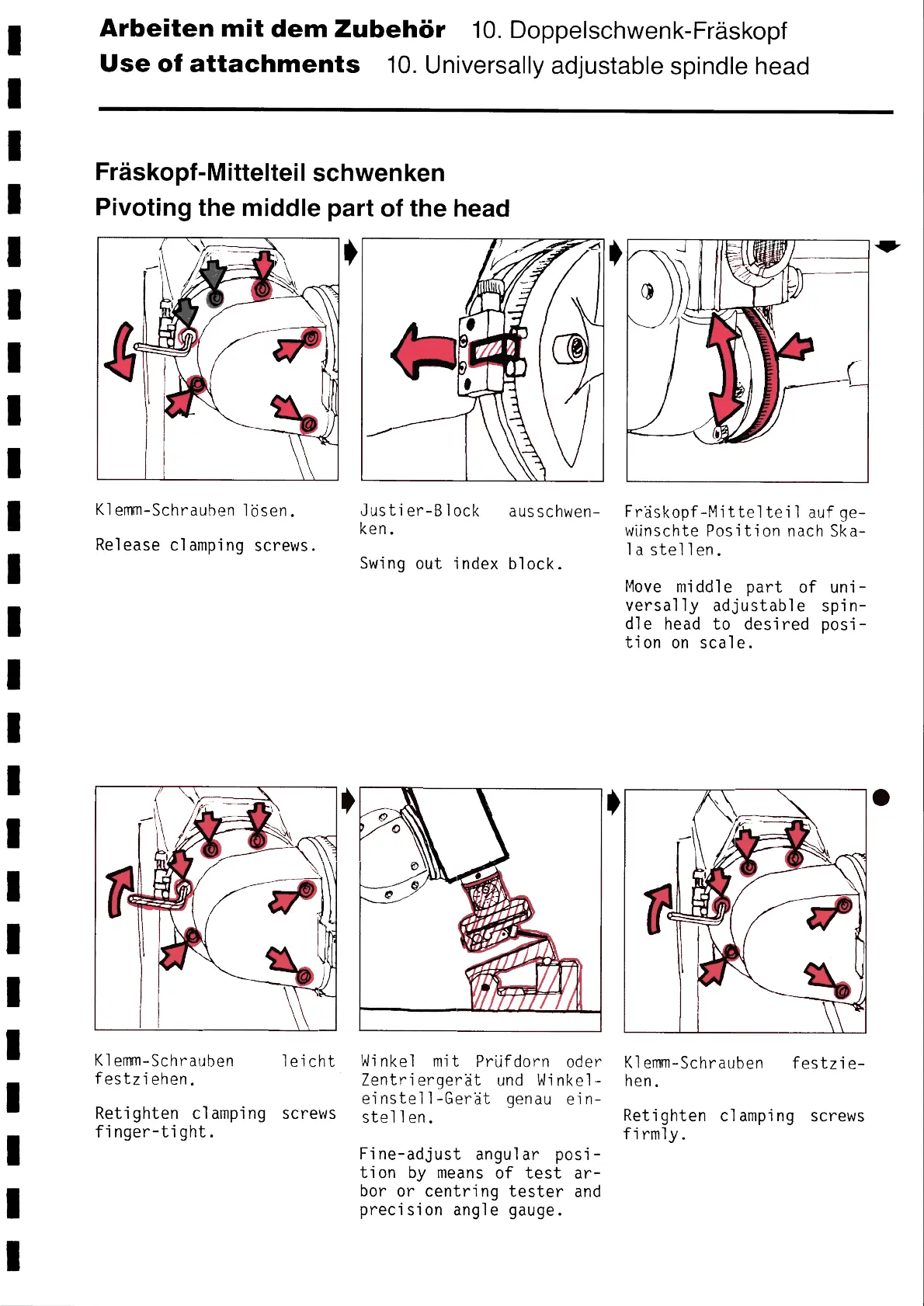

Arbeiten mít dem Zubehör 10. Doppelschwenk-Fräskopf
Use of attachments 10. Universally adjustable spindle head
Fräskopf-Míttelteil schwenken
Pivotíng the middle part of the head
~
,
K1emm-Schrauben lösen.
Release clamping screws.
K1emm-Schrauben
festziehen.
Retighten clamping
finger-tight.
leicht
screws
~
Justier-B1ock ausschwen-
ken.
Swing out index block.
Winkel mit Prűfdorn oder
Zentríergerät und Winkel-
eínstell-Gerät genau ein-
stellen.
Fine-adjust angular posi-
tion by means of test ar-
bor or centring tester and
precisíon angle gauge.
Fräskopf-Míttelteíl auf ge-
wíínschte Position nach Ska-
1a stellen.
Move middle part of uni-
versally adjustable spin-
d1e head to desired posi-
tion on scale.
K1emm-Schrauben festzie-
hen.
Retighten clamping screws
firmly.
7-113
