Arbeiten mit dem Zubehőr 10. Doppelschwenk-Fraskopf
Use of attachments 10. Universally adjustabie spindie head

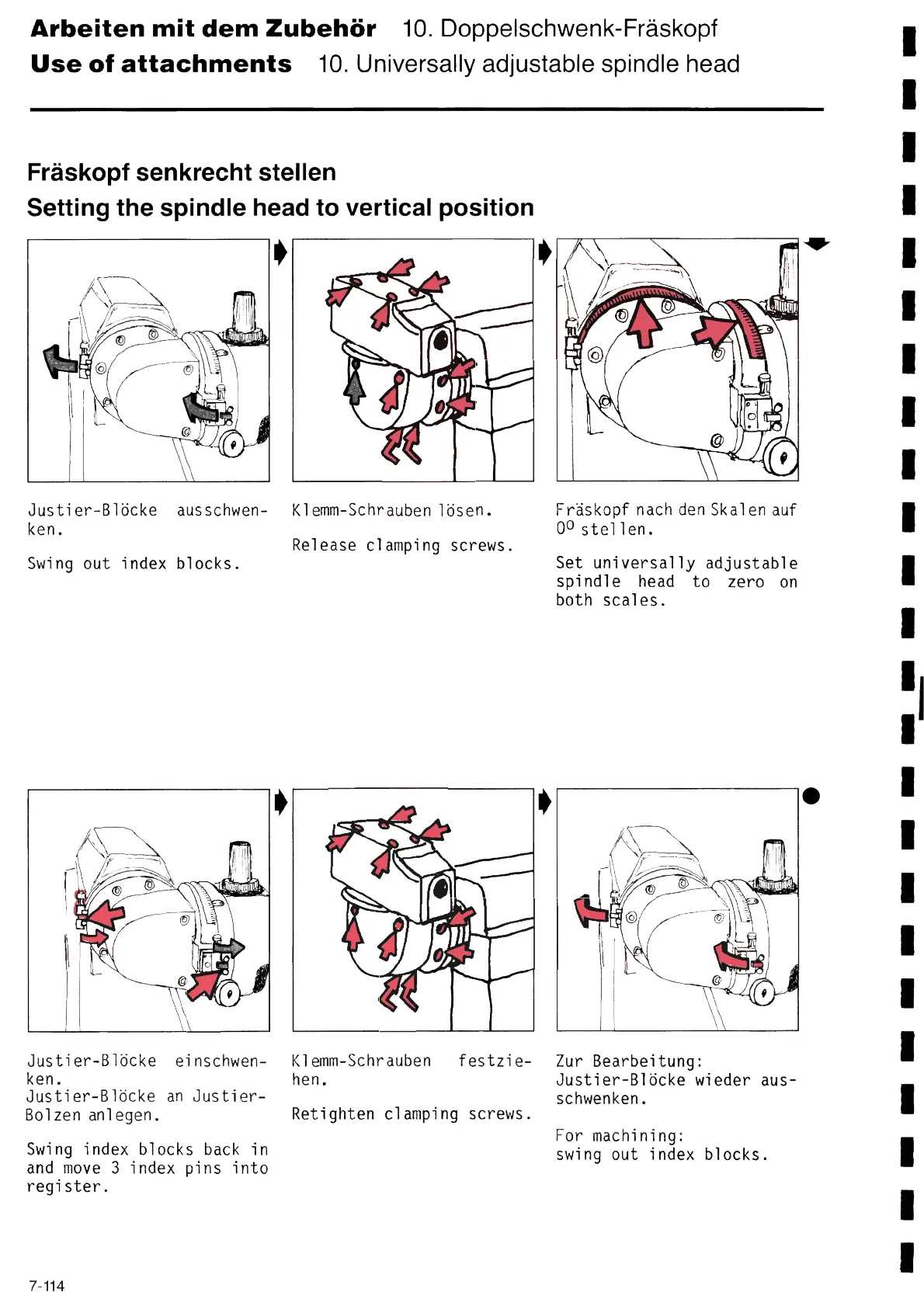

Fräskopf senkrecht stellen
setting the spíndle head to vertícai posítíon
~
Justier-Blőcke ausschwen-
ken.
Swíng out index blocks.
Justíer-Blőcke ei nschwen-
ken.
Justier-Blőcke an Justier-
Bolzen anlegen.
swing index blocks back in
and move 3 index pins into
register.
K1emm-Schrauben lősen.
Release clamping screws.
Fräskopf nach den Ska1 en auf
Oo stellen.
Set universally adjustable
spindle head to zero on
both scales.
K1emm-Schrauben festzie- Zur Bearbeitung:
Justier-Blőcke wieder aus-
schwenken.
hen.
Retighten clamping screws.
For machining:
swing out index blocks.
1
І
І
І
1
І
І
І
1
І
І1
І
І
І
І
І
І
І
7-114
