Arbeiten mit dem Zubehőr 12. Stoβkopf
Use of attachments 12. Slotting head

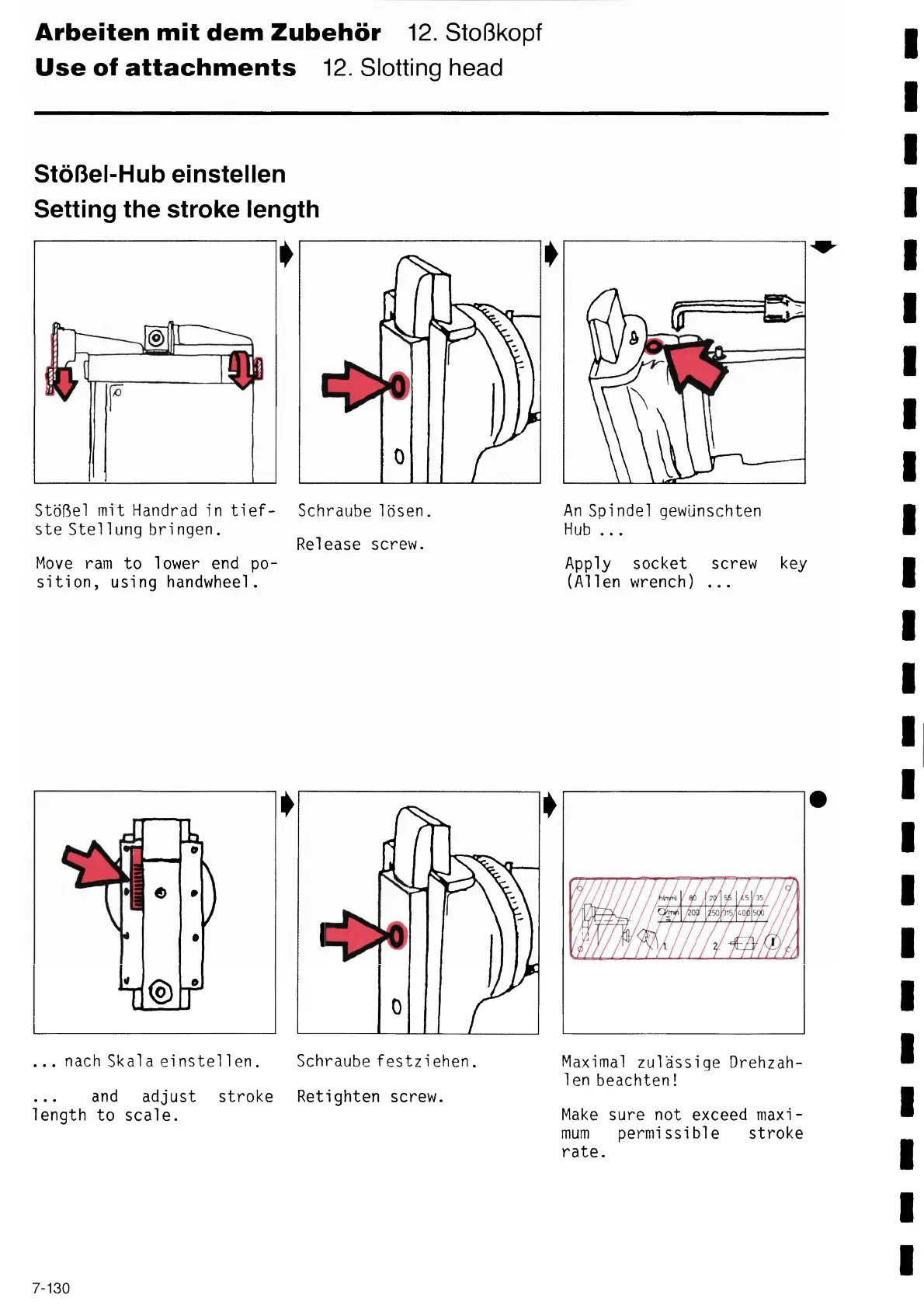

Stőβel-Hub eínstellen
settíng the stroke length
~
Stöβel mit Handrad ín tief- Schraube ldsen.
ste Stellung bringen.
Move ram to 1 ower end po-
sition, using handwheel.
~
0
0
O
0
0
Release screw.
... nach Ska1a einstellen. Schraubefestziehen.
and adjust stroke Retighten screw.
length to scale.
An Spindel gewünschten
Hub ...
App1y socket screw key
(A11en wrench) ...
Maximal zulässíge Drehzah-
1en beachten!
Make sure not exceed maxi-
mum permíssíble stroke
rate.
1
1
І
І
І
1
І
І
І
І
І
. І
1
І
1
І
І
І
І
7-130
