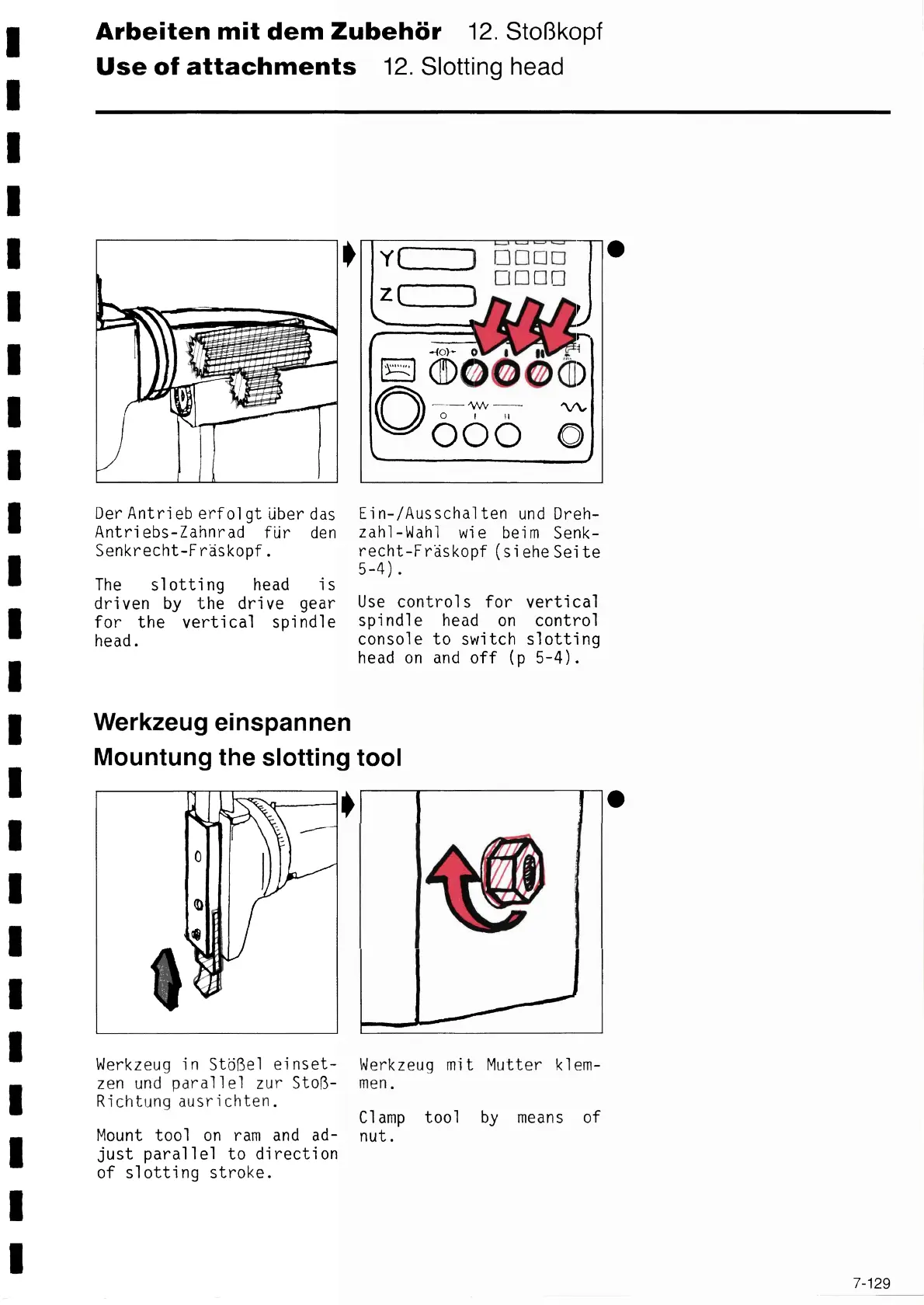

Arbeiten mít dem Zubehör 12. Stoβkopf
Use of attachments 12. Slotting head
Der Antri eb erfol gt über das
Antriebs-Zahnrad für den
Senkrecht-Fräskopf.
The slotting head is
driven Ьy the drive gear
for the vertical spindle
head.
Ein-/Ausschalten und Dreh-
zahl-Wah1 wie beim Senk-
recht-Fräskopf (siehe Seíte
5-4).
Use controls for vertical
spindle head on control
console to switch slotting
head on and off (p 5-4).
Werkzeug eínspannen
Mountung the slottíng tool
Φ
~
~
Werkzeug in Stöβel einset-
zen und para11e1 zur Stoβ-
Richtung ausrichten.
Mount tool on ram and ad-
just para11e1 to direction
of slotting stroke.
~
Werkzeuq mit Mutter klem-
men.
C1amp tool Ьy means of
nut.
7-129
