9
Deutschwww.defa.com

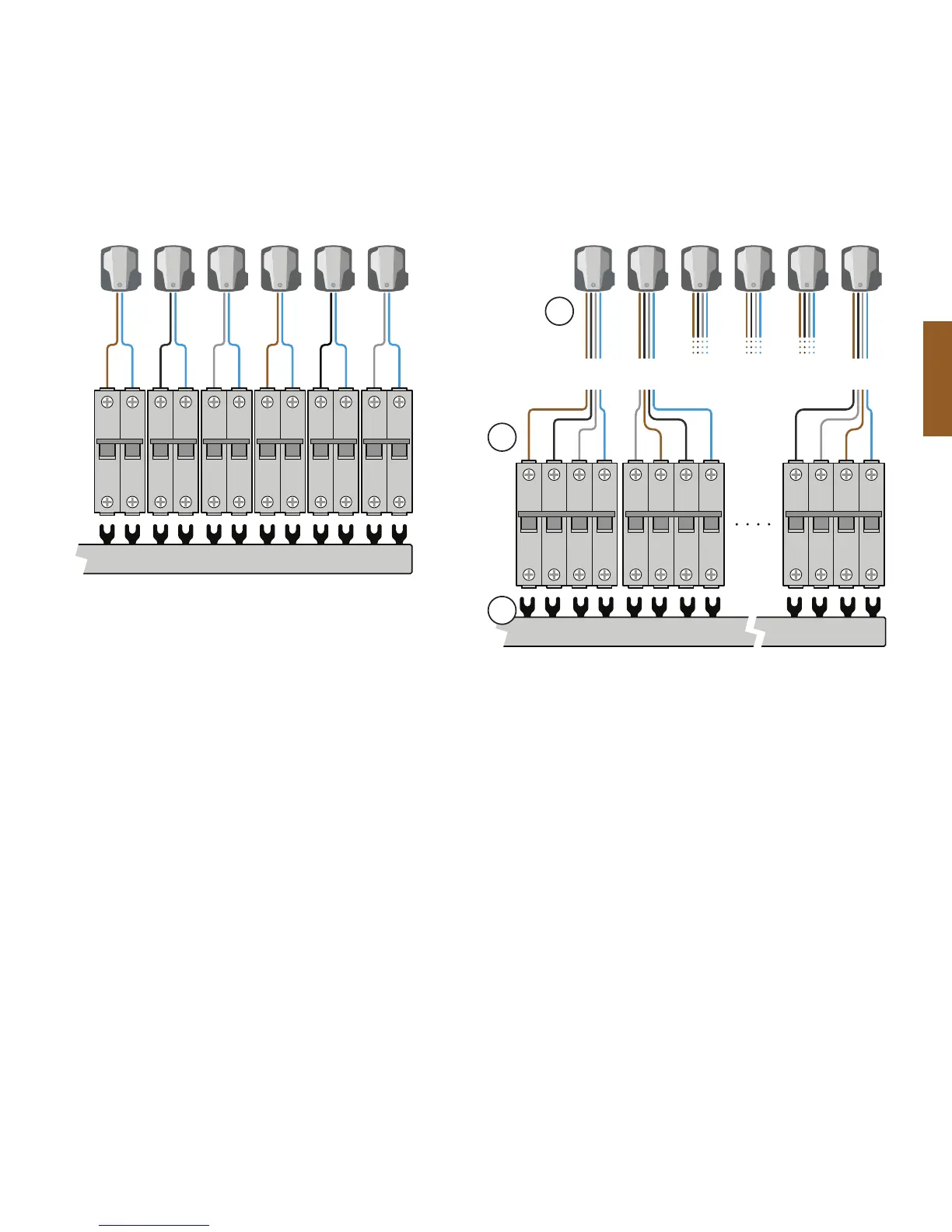

Phasenrotation, 3-phasiges Laden, TN-System:
1.
Alle Ladepunkte werden nach demselben Muster angeschlossen:
• Braun = L1 • Schwarz = L2 • Grau = L3 • Blau = N
2.
Rotieren Sie die Phasenreihenfolge beim Anschluss der Ladepunkte an die Sicherungen
bzw. Anschlussklemmen um jeweils einen Schritt.
3.
Zur Phasenverteilung können herkömmliche „L1-L2-L3-N“ Sammelschienen für 4-polige DIN-
Hutschienengeräte genutzt werden.
Addr.
6
Addr.
4
Addr.
5
Addr.
3
Addr.
2
Addr.
1
L1 N L2 N L3 N L1 N L2 N L3 N
L1 N L2 N L3 N L1 N L2 N L3 N
Addr.
6
Addr.
4
Addr.
5
Addr.
3
Addr.
2
Addr.
1
L1 L2 L3 N L1 L2 L3 N L1 L2 L3 N
L1-L2-L3-N L2-L3-L1-N
L3-L1-L2-N
L3-L1-L2-N
L2-L3-L1-NL1-L2-L3-N
1
2
3
Phasenrotation, 1-phasiges Laden,
TN-System:
Phasenrotation, 3-phasiges Laden,
TN-System:
