www.defa.com10 Deutsch
RJ12 RJ12
1
6
6
1
6
1
8. Installation der Wallbox
• Wählen Sie anhand der Installationsdiagramme das gewünschte Anschlussmuster sowie
die Phasenverteilung aus (siehe Anlage).
• Schließen Sie die Versorgungskabel nach dem Muster im Abschnitt
„7 Phasen-Anschlussmuster“ an.
• Alle Wallboxen müssen an denselben Erdungspunkt angeschlossen werden, da sonst die
Kommunikation unterbrochen oder die homeCLU beschädigt werden könnte.
• Verbinden Sie homeCLU und Wallbox mit einem Datenkabel.
› Verwenden Sie dazu die RJ12-Stecker aus dem Lieferumfang der homeCLU.
› Verwenden Sie Datenkabel mit mindestens zwei verdrillten Adernpaaren.
› Legen Sie die RJ12-Stecker mit einer entsprechenden Crimpzange auf das
Datenkabel auf.

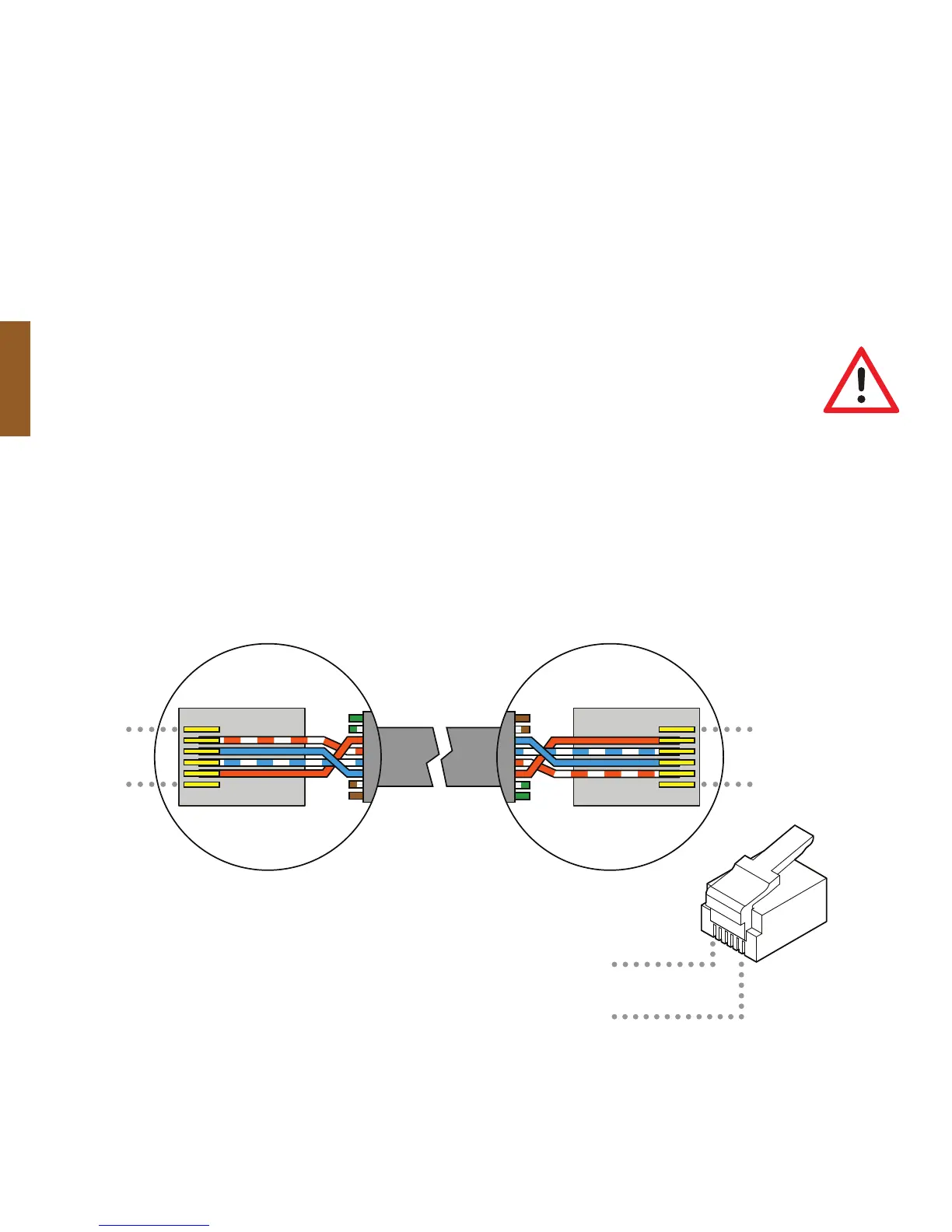

› In der folgenden Abbildung ist die Konfektionierung beispielhaft mit einem CAT5-
Kabel mit massiven Kupferadern dargestellt. Achten Sie darauf, dass die zwei
mittleren Kontakte auf ein verdrilltes Adernpaar geführt werden.
Stift 1
Stift 2 M (GND)
Stift 3 A (Data)
Stift 4 B (Data)
Stift 5 M (GND)
Stift 6
