Installation et démarrage
|
Identification de l'onduleur
Cette section montre un panneau avant et arrièredel'onduleurBaieLine-InteractiveDell.
Reportez-vous au Guide d'utilisation de l'onduleur en baie Line-Interactive Dell 1000 W, 1920/1500 W et
2700/2300 W pour tous les détails sur le panneau arrière.
Bouton Marche/Arrêt
Panneau LCD
Bouton de défilement (bas ou avant)
Bouton de sélection
Bouton de défilement (haut ou arrière)

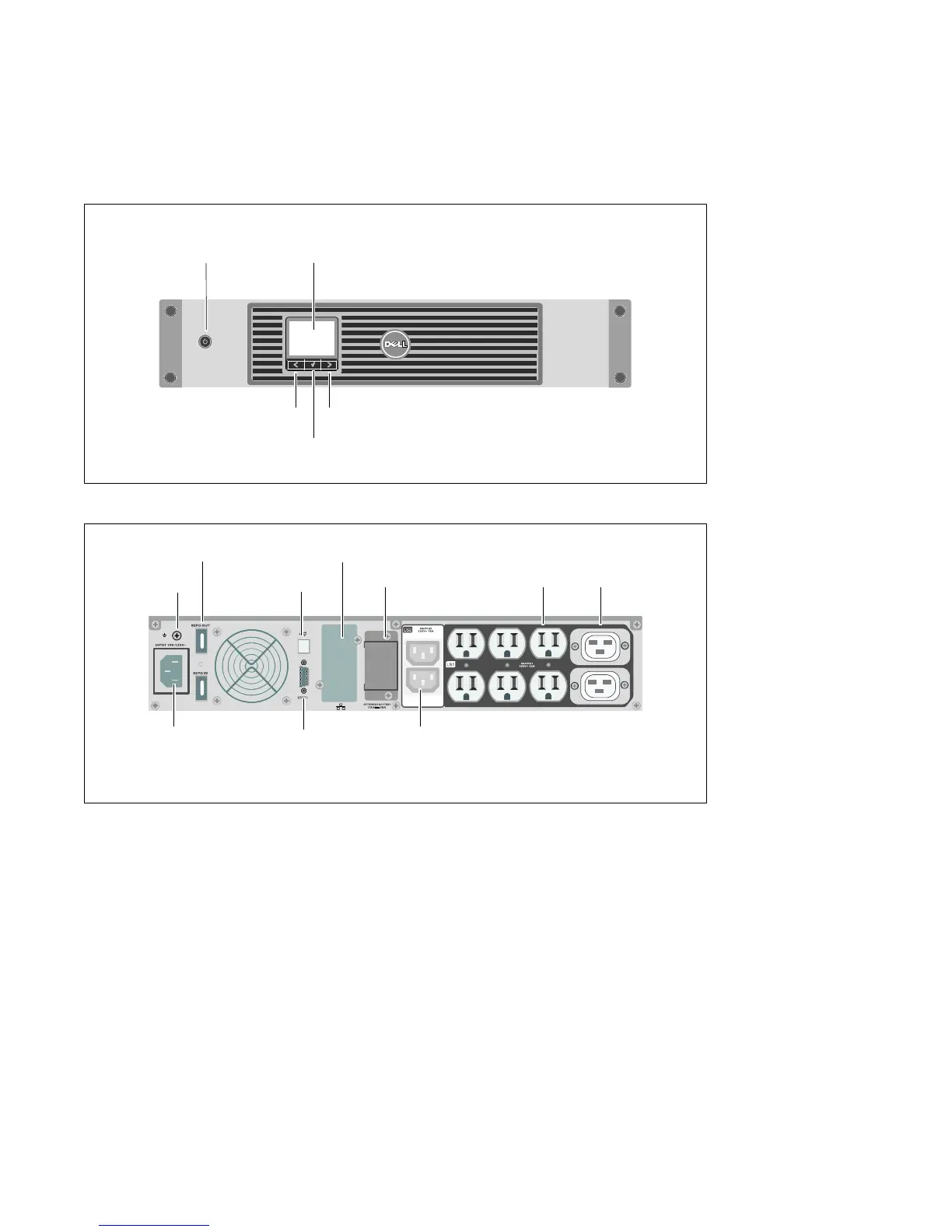

Figure 3. Panneau avant de l'onduleur Baie Line-Interactive Dell
Baie de
communication de
l'onduleur
Connecteur
d'entrée CEI-C14
Port USB
Deux prises CEI 320-C13
(Segment de charge 2)
Ports REPO
Port RS-232
Visdemiseàla
terre
Six prises 5-20 et deux prises CEI
320-C19
(Segment de charge 1)
Serre-câble/Couvercle du
connecteur EBM
Figure 4. Panneau arrière de l'onduleur (1920 W/120 V, 1500 W/120 V représenté)
