FC8PT Pass-Through-Modul 28
1 Stecken Sie das faseroptische Kabel an den LC-Anschlüssen am
Pass-Through-Modul an.
2 Das andere Ende des Kabels an dem Faserkanal-Zielgerät anstecken.

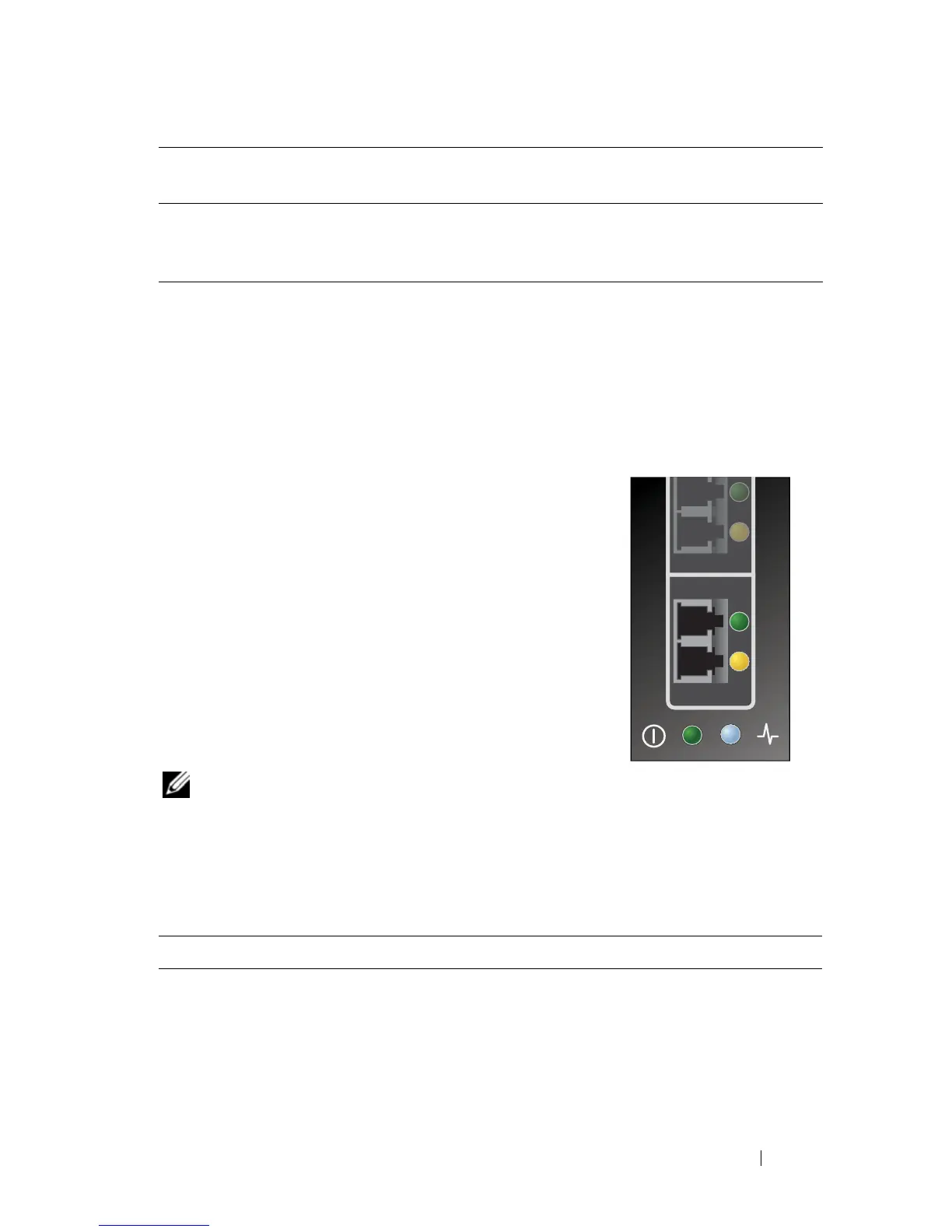

3. Status-LEDs
Das Pass-Through-Modul besitzt mehrere
Leuchtdioden (LEDs). Zu jedem Port gehören zwei
LEDs (eine grüne und eine gelbe), die den Status
der Ports am SFP anzeigen. In den Tabelle 1-1 und
1-2 werden die POST (Selbsttest beim Anschalten)-
Bedingungen und -Resultate zusammengefasst.
Außerdem befinden sich unten an der Stirnplatte
des Pass-Through-Moduls zwei weitere LEDs
(eine blaue und eine grüne), die den Status des
Pass-Through-Moduls anzeigen. Die Status-LEDs
des Pass-Through-Moduls sind in Tabelle 1-3,
Pass-Through-Modul, Status LEDs, aufgeführt.
HINWEIS: Bei den Linkrate-Zuständen gibt es
zwischen den einzelnen Gruppen mit schnellem Blinken (2, 3 und 4) eine
Unterbrechung von einer Sekunde, in der die LED aus ist. Beobachten Sie die
LED-Abfolge mehrere Sekunden lang, um sicherzustellen, dass die Unterbrechung
korrekt erkannt wird.
50/125 μm (multimodales)
Kabel mit 500 MHz*km
Bandbreite
300 Meter bei 2,125 GBit/s
150 Meter bei 4,25 GBit/s
50 Meter bei 8,5 GBit/s
0,5 Meter LC
Tabelle 1-1. Port Status LED – Emulex
Gelbe LED Grüne LED Status
Off Off Weckfehler (Karte tot)
On Off POST-Fehler (Karte tot)
Langsames Blinken Off Weckfehler Monitor
Schnelles Blinken Off POST-Fehler
Faseroptisches Kabel Maximale Länge Minimale
Länge
Anschluss
