Модуль ретрансляции FC8PT 71
1 Подсоедините волоконно-оптический кабель к разъемам LC на модуле
ретрансляции.
2 Подсоедините другой конец кабеля к конечному устройству,
подключаемому к волоконно-оптическому каналу.

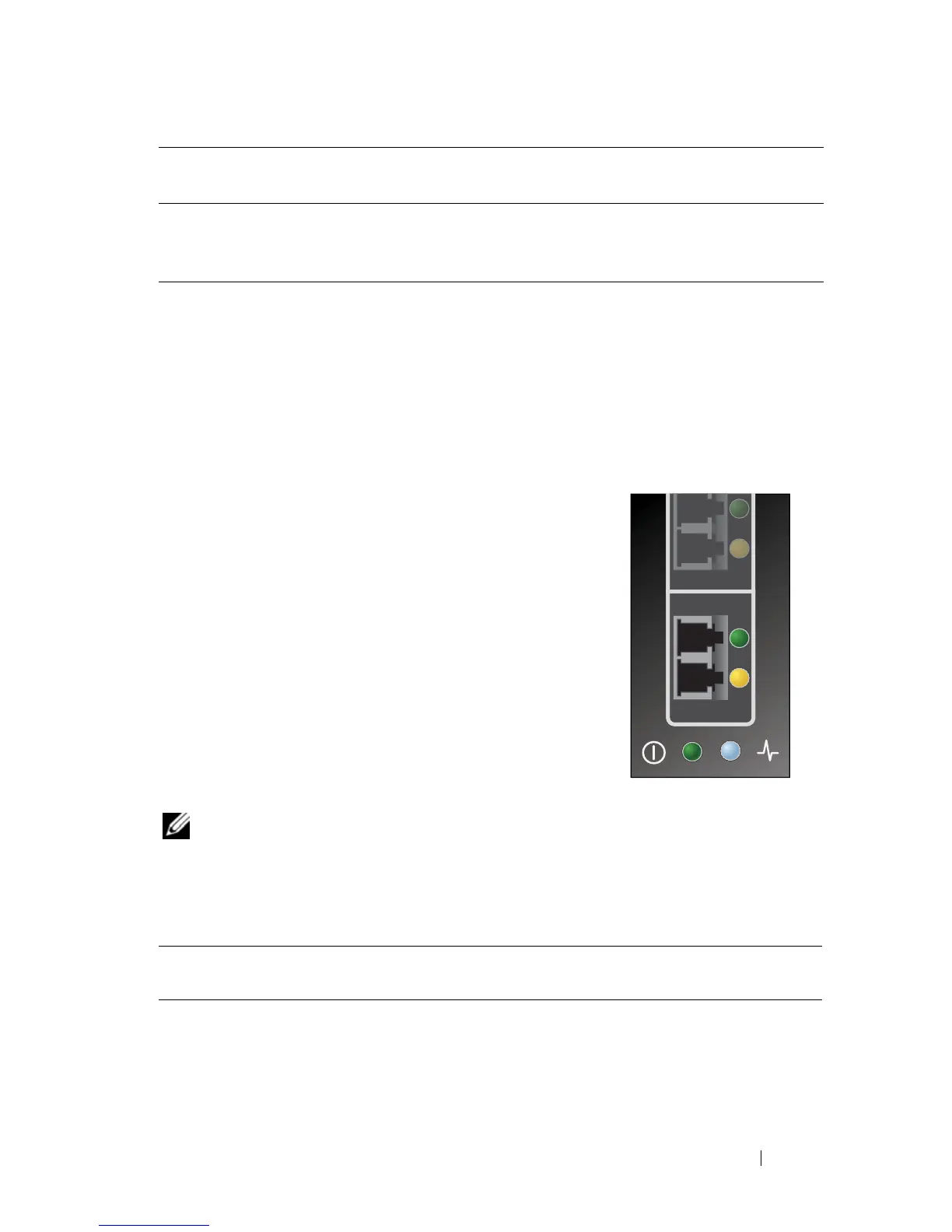

3. Описание индикаторов состояния
Модуль ретрансляции оборудован несколькими
светодиодными индикаторами. Каждый порт
оборудован двумя индкаторами (зеленым и
желтым), которые указывают состояние портов
в SFP. Состояния и результаты самотестироваия
при включении питания (POST) приведены в табл.
1-1 и 1-2. Кроме того, в нижней части лицевой
панели модуля ретрнсляции находятся два
дополнительных индикатора (синий и зеленый),
которые указывают состояние модуля
ретрансляции. Индикаторы состояния модуля
ретрансляции показаны в табл. 1-3 «Индикаторы
состояния модуля ретрасляции».
ПРИМЕЧАНИЕ. Для определения состояния скорости соединения используется
односекундная пауза, когда индикатор выключе, отделяющая каждую группу быстрых
миганий (2, 3 или 4). Необходимо следить за последовательностью миганий
индикаторов в течение нескольких секунд, чтобы правильно определить эту паузу.
кабель 50/125 мкм
(многомодовый) с полосой
пропускания 500 МГц*км
300 метров при 2,125 Гбит/с
150 метров при 4,25 Гбит/с
50 метров при 8,5
Гбит/с
0,5 метра LC
Табл. 1-1. Индикаторы состояния портов – Emulex
Желтый
индикатор
Зеленый
индикатор
Состояние
Не горит Не горит Сбой при запуске (отключена плата)
Горит Не горит Сбой самотестирования POST (отключена плата)
Волоконно-оптический
кабель
Максимальная длина Минимальная
длина
Разъем
