74 Introducción al sistema
Configuraciones comunes
Cableado de los host de conexión SAN

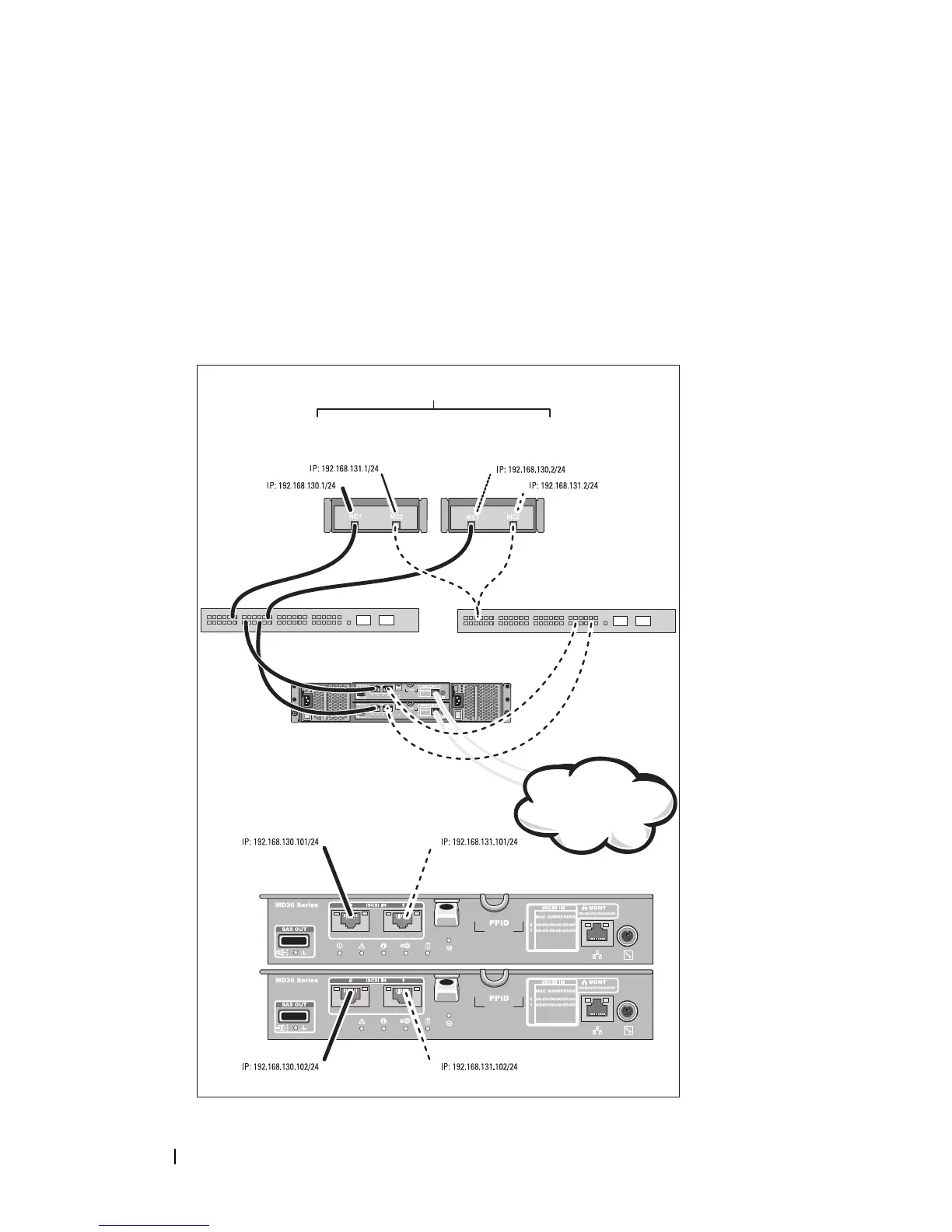

Conecte todos los cables entre los servidors, conmutadores y matrices de
almacenamiento como se muestra en la siguiente ilustración. Para obtener
más ejemplos del cableado de matrices de almacenamiento, consulte la Guía
de implementación en support.dell.com/manuals.
Hasta 64 hosts
Servidor 1
Servidor 2
Matriz de
almacenamiento
Red corporativa,
pública o privada
Conmutador 1
Conmutador 2
