Dell T5400 - Vue Arrière (Mode Bureau)

Guide de référence rapide 153

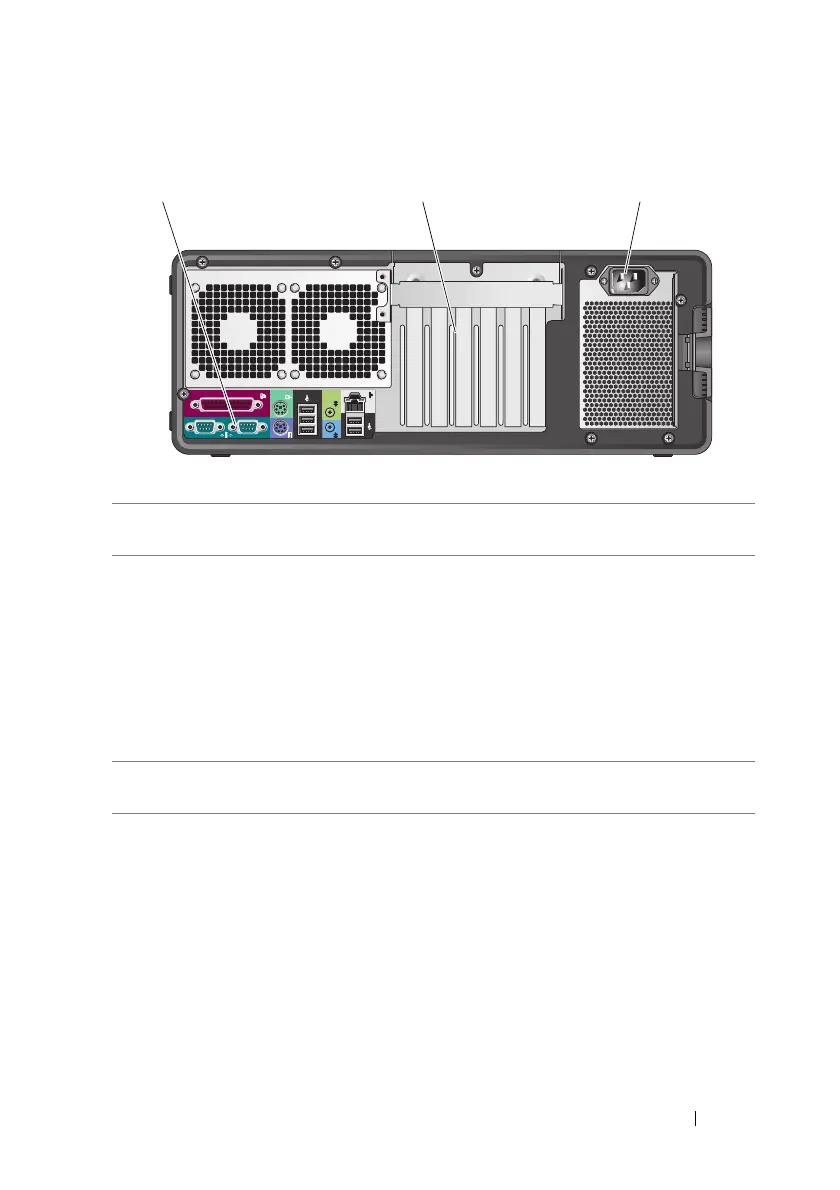

Vue arrière (mode bureau)
1 connecteurs du
panneau arrière
Branchez les périphériques série, USB et les autres
périphériques sur les
connecteurs appropriés .
2 logements de
cartes
Permet d'accéder aux connecteurs de toutes les cartes PCI et
PCI Express installées.
Les logements 2-4 peuvent recevoir des cartes pleine longueur :
- deux logements PCI Express x16
- un logement PCI.
les logements 1, 5 et 6 peuvent recevoir des cartes demi-
longueur :
- deux logements PCI-X
- un logement PCI Express x8.
3 connecteur
d'alimentation
Insérez le câble d'alimentation.
1 2 3
