Custom Fit Connections - Plastic Sleeve Installation Instructions
1. Identify desired length of tube (1). Leave 1" - 2" of extra length to allow for easier installation and cut
tube. Ensure cut is straight and burr free.

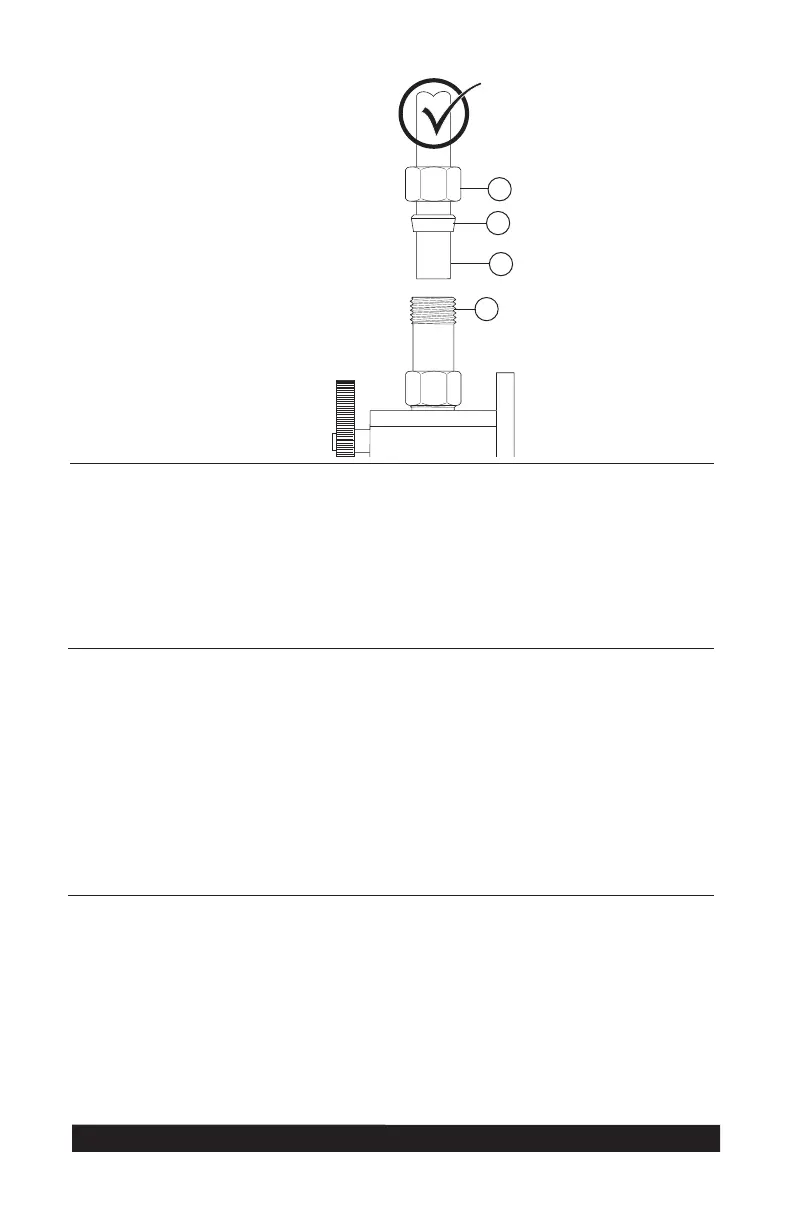

2. Slide nut (2) and plastic sleeve (3) onto cut tube. Ensure sleeve is oriented as shown.
3. Insert tube into outlet fitting (4). Tube should touch bottom of hole inside fitting.
4. Slide plastic sleeve down tube until it engages top of fitting. NOTICE: Failure to use plastic sleeve in
the correct orientation will result in disconnection and possible water damage.
5. Slide nut over plastic sleeve. With wrench, tighten nut 2 turns past finger tight.
3
2
1
4
Conexiones Especiales - Instructions d’installations de le manchon en plastique
1. Identifique la longitud deseada del tubo (1). Deje 1” – 2” de soltura para una instalación más fácil y sin
rebabas. Asegure que el corte sea recto y sin rebabas.
2. Resbale la tuerca (2) y la manga plástica (3) sobre el tubo cortado. Asegure la manga se orienta
según lo demostrado.
3. Introduzca el tubo dentro del accesorio (4). El tubo debe tocar el fondo del agujero dentro
del accesorio.
4. Deslice la manga plástica hacia abajo en el tubo hasta que encaje el la parte superior del accesorio.
AVISO: El no usar la manga plástica en la orientación correcta resultará en desconexión y
posible daño por agua.
5. Deslice la tuerca sobre la manga plástica. Con la llave de tuercas, apriete la tuerca dándole 2 vueltas
más de si fuera apretado a mano.
Spéciaux Branchement - Instrucciones para la Instalación del la Manga Plástica
1. Identifiez la longueur désirée du tube (1). Laissez 1 à 2 pouces de la longueur supplémentaire pour
faciliter l’installation et coupez le tube. Faites une coupe d’équerre et enlevez les bavures.
2. Glissez l’écrou (2) et la manchon en plastique (3) sur le tube coupé. Assurez la manchon est orienté
comme montré.
3. Introduisez le tube dans le raccord (4). Le tube doit toucher le fond du trou à l’intérieur du raccord.
4. Faites glisser le manchon en plastique dans le tube jusqu’à ce qu’il pénètre dans la partie supérieure du
raccord. NOTIFICATION : Si le manchon en plastique n’a pas été installé dans l’orientation
correcte, le raccord peut se défaire et l’eau peut occasionner des dommages.
5. Faites glisser l’écrou sur le manchon en plastique. Serrez-le à la main, puis faites deux tours à
l’aide d’une clé.
Correct
Installation
Método
Correcto
Bonne
méthode
46
