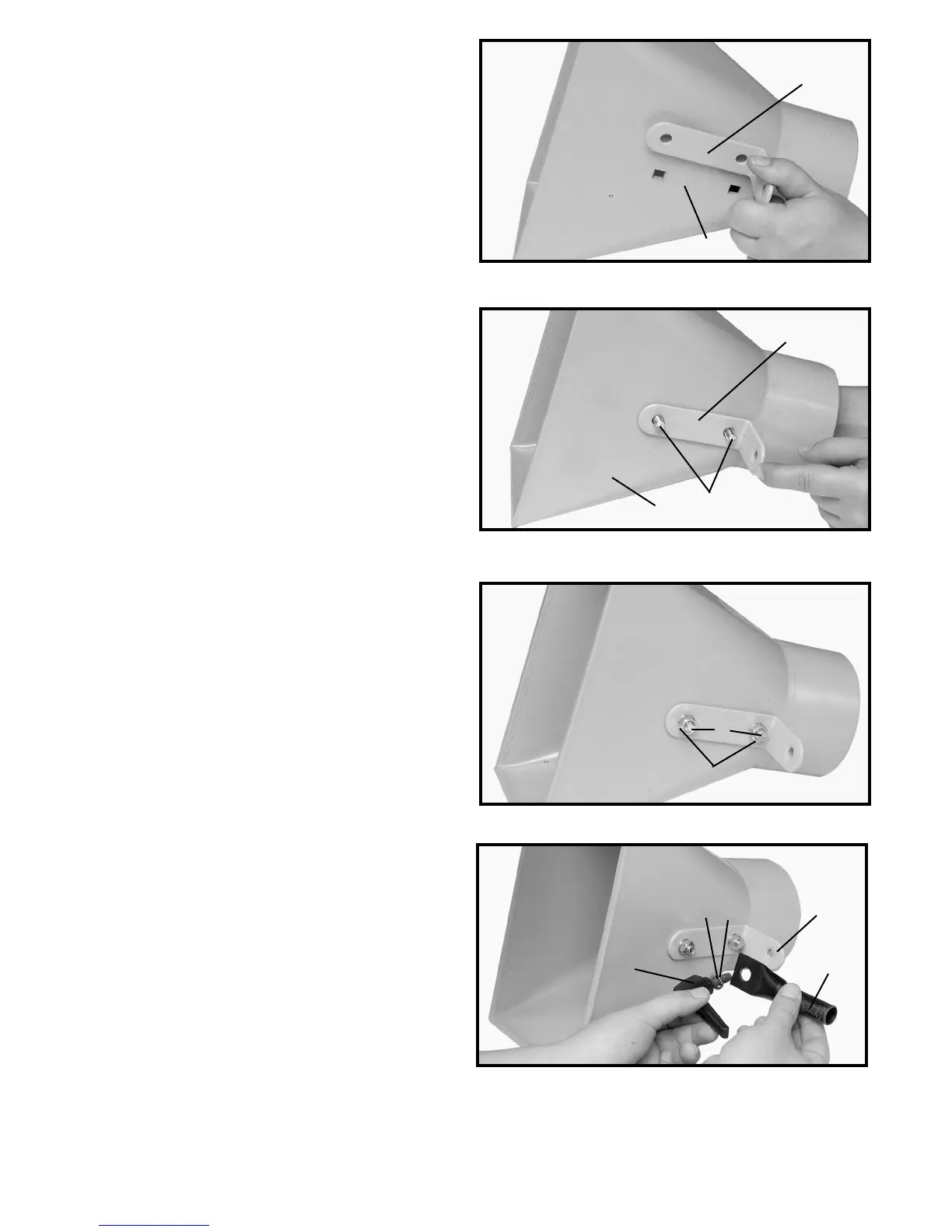

Fig. 10
A
B
Fig. 11
B
A
C
Fig. 12
B
C
Fig. 13
4. Alinee los dos agujeros del anclaje del angular del
soporte de la entrada (A), Fig. 10, con los dos
agujeros del embudo de entrada (B).
5. Sujete el anclaje del angular del soporte de la
entrada al embudo de entrada introduciendo los dos
pernos de carruaje de cabeza semiesférica de 5/16-
18x5/8" (C) a través del embudo de entrada (B) y el
anclaje del angular del soporte de la entrada (A), de
la manera que se muestra en la Fig. 11.
6. Enrosque una tuerca hexagonal reborde de 5/16" (C)
Fig. 12 en el perno (B) y apriétela firmemente.
7. Sujete la ménsula del soporte superior (B), Fig. 13, al
angular del soporte de la entrada (C) con la palanca
de fijación ajustable (D). NOTA: COLOQUE UNA
M8.4 ARANDELA PLANA (E) ARANDELA DE
SEGURIDAD DE 5/16" (F), FIG. 13, EN EL
TORNILLO DE LA PALANCA DE FIJACIÓN ANTES
DE REALIZAR LA SUJECIÓN AL ANGULAR DEL
SOPORTE DE LA ENTRADA.
B
C
D
E
F
