29

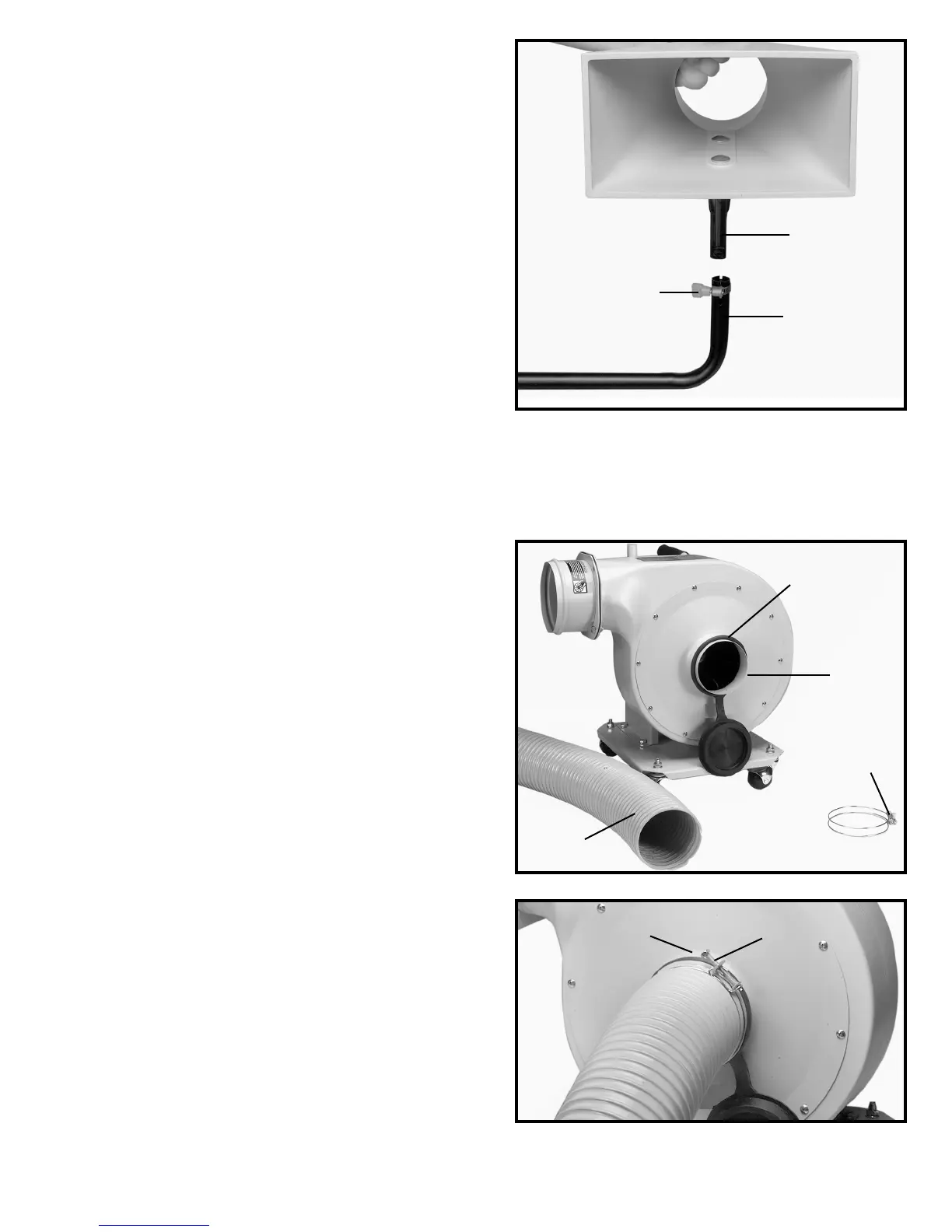

Fig. 14
A
B
C
Fig. 15
Fig. 16
D
A
C
B
A
C
DE UNA MANGUERA DE
ASPIRACIÓN EN EL
COLECTOR DE POLVO
1. Coloque el soporte de la tapa de la entrada (D)
sobre el colector de polvo de la manera que se
muestra en la Fig. 15. NOTA: NO CUBRA EL
ORIFICIO DE ENTRADA CON LA TAPA DE LA
ENTRADA CUANDO ACOPLE LA MANGUERA AL
ORIFICIO DE ENTRADA.
2. Coloque la abrazadera de manguera (A), Fig. 15, en
un extremo de la manguera de aspiración (B) y
deslice la manguera alrededor del conector (C), de
la manera que se muestra en la Fig. 16. Apriete la
abrazadera de manguera (A).
8. Coloque el tubo de soporte inferior (B), Fig. 14,
sobre el conjunto del embudo de entrada (A) y sujételo
con la abrazadera de tubo (C).
