Delta AP300 - Page 30

303030
Fig. 17
Fig. 18
Fig. 19
Fig. 20
A
B
C
C
A
B
C
D
A

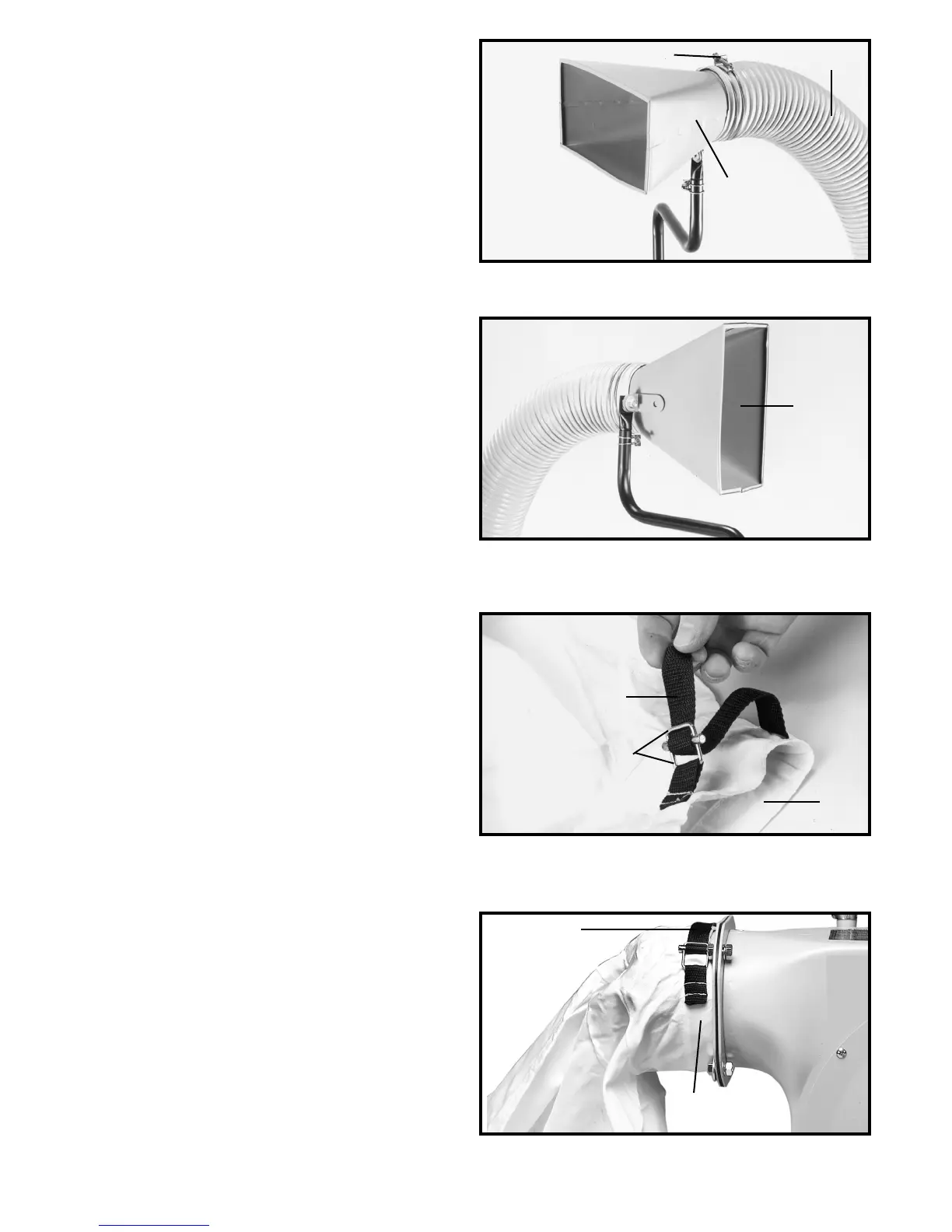

3. Coloque la abrazadera de manguera restante (A),
Fig. 17, alrededor del otro extremo de la manguera
de aspiración (B), deslice la manguera (B) sobre el
embudo de entrada (C) y apriete la abrazadera de
manguera (A). NOTA: Si lo desea, el embudo de
entrada (C) puede girarse hasta la posición vertical,
de la manera que se muestra en la Fig. 18.
DE LA BOLSA PARA POLVO EN EL
COLECTOR DE POLVO
Inserte flojamente el extremo de la correa de la bolsa
para polvo (A) a través de la abrazadera (B) de la manera
que se muestra en la Fig. 19. Coloque el extremo abierto
de la bolsa para polvo (C), Fig. 19, sobre la brida de la
salida (D), Fig. 20, y tire firmemente de la correa (A) para
sujetar la bolsa de recolección de polvo a la brida de la
salida.
