21
DESCRIPTION FONCTIONNELLE
AVANT-PROPOS
Le modèle AP400 de Delta se connecte sur la machines à bois conçues pour recevoir un tuyau de 101 mm (4 po) de
diamètre. Le modèle AP400 est livré avec deux sacs collecteurs de 30 micromètres et un tuyau collecteur de 10 cm x
1,5 m (4 po x 5 pi).
REMARQUE : La photo de la couverture du mode d’emploi illustre le modèle de production actuel. Les autres illustrations
de ce mode d’emploi ne sont présentes qu’à titre indicatif et il est possible que les étiquettes et accessoires actuels dif-
fèrent des caractéristiques réelles de ce modèle. Ces illustrations ont uniquement pour but d’illustrer la technique.

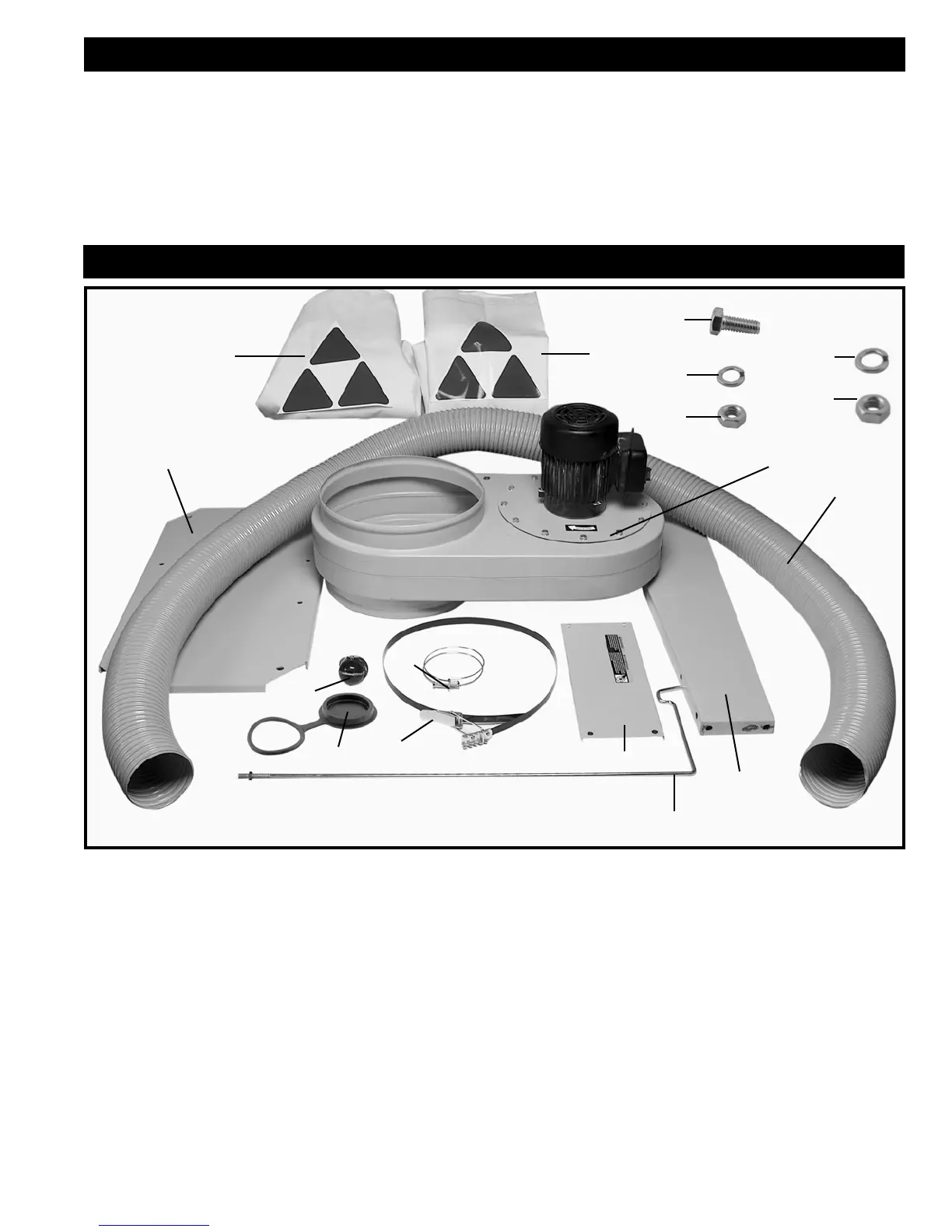

CONTENUS DE BOITE
Fig. 2
1. Module moteur-souffleur
2. Base
3. (4) Roulettes
4. (2) Supports latéraux
5. Sac supérieur (sac avec boucle, voir fig. 14)
6. Sac inférieur
7. (2) Colliers de serrage pour sac-filtre
8. Plaque de support
9. Tige de support du sac-filtre (avec écrou hexagonal)
10. Tuyau
11. (2) Brides pour tuyau
12. (12) Vis à tête hexagonale de 5/16-18 x 3/4 po
13. (12) Rondelles de blocage de 5/16 po (7,9 mm)
14. (9) Écrous hexagonaux de 5/16-18
15. Capuchon de l’orifice d’admission
16. (4) Rondelles de blocage de 3/8 po (9,5 mm) pour
les roulettes
17. (4) Écrous hexagonaux de 3/8-16 pour les roulettes
1
2
3
4
56
7
8
9
10
11
12
13
14
15
16
17
