23

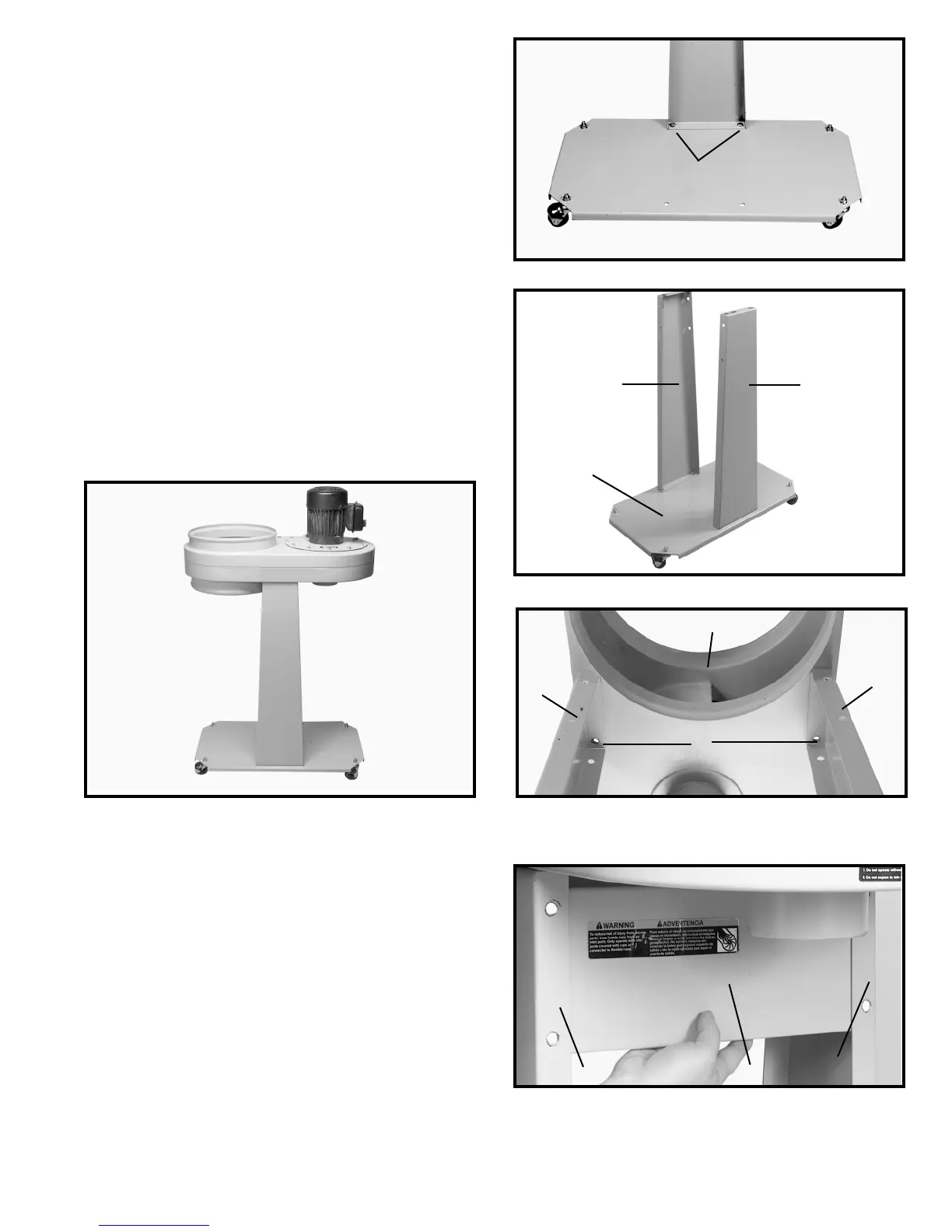

FIXATION DU MODULE MOTEUR-
SOUFFLEUR SUR LE BÂTI
1. Placer le module moteur-souffleur et l’ensemble de la
base sur leur côté.
2. Aligner les quatre trous dont deux sont indiqués en
(C), du haut des supports latéraux (A) fig. 8, avec
ceux de l’ensemble moteur (B).
3. Enfiler une rondelle de blocage de 5/16 po (7,9 mm)
sur une vis à tête hexagonale de 5/16-18x3/4 po puis
insérer le boulon dans de support latéral, le visser
dans le trou taraudé de l’ensemble moteur et le serrer
solidement.
4. Répéter l’assemblage pour les trois autres trous.
5. La figure 9 illustre le module moteur-souffleur fixé aux
supports latéraux.
Fig. 8
A
A
B
C
Fig. 6
Fig. 7
A
A
A
B
Fig. 9
Fig. 10
A
B
B
PLAQUE DE SUPPORT
1. Insérer la plaque de support (A) fig. 10, à l’intérieur
des deux supports latéraux (B). REMARQUE :
S’ASSURER QUE LA PLAQUE DE SUPPORT EST
BIEN FIXÉE DU CÔTÉ DES SUPPORTS LATÉRAUX
LE PLUS PROCHE DU MOTEUR.
2. Aligner les quatre trous de la plaque de support
avec les quatre trous des supports latéraux comme
indiqué à la figure 10.
