B.
Wire Connections
Conexiones de Alambre
Branchement des fils
1
A.

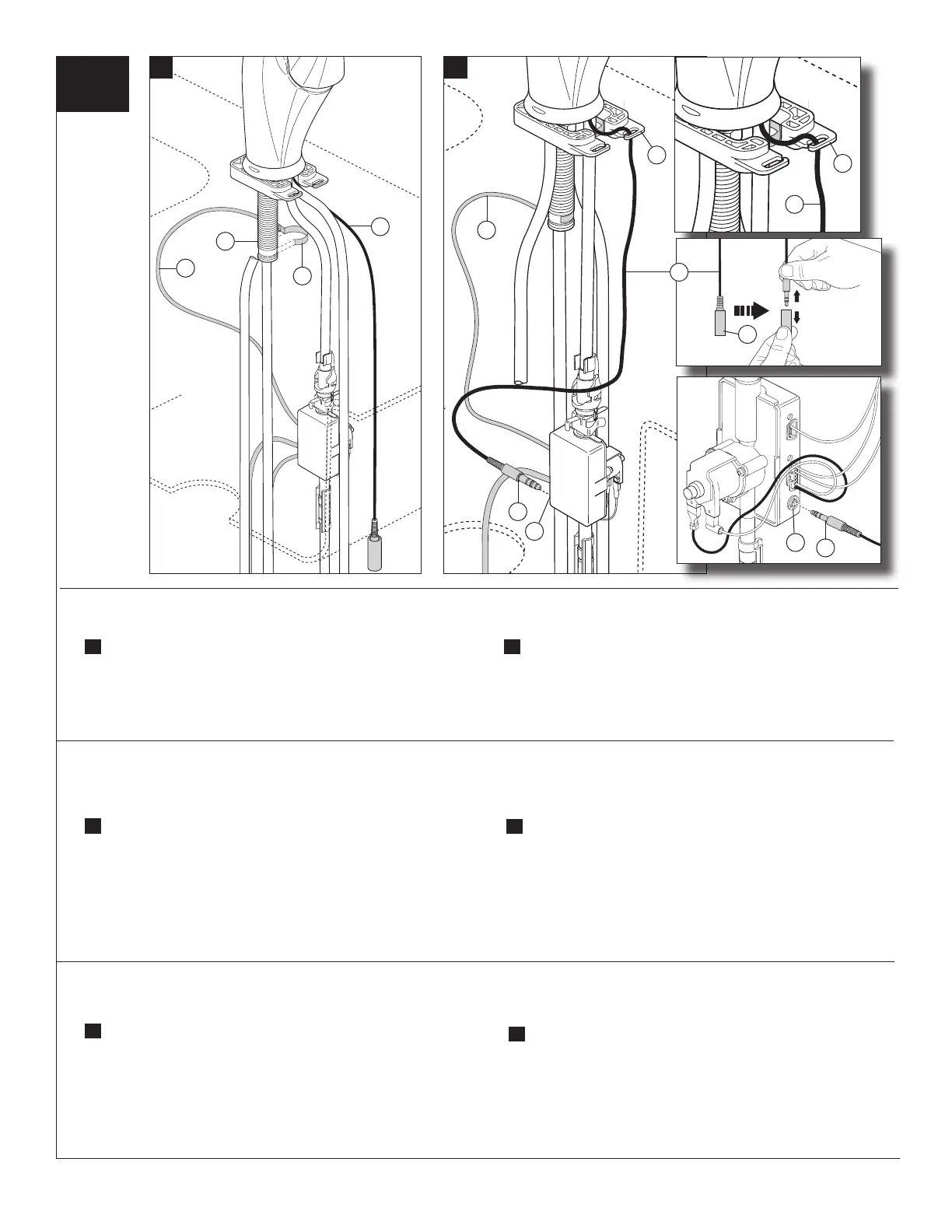

Briefly touch the cold stop or other ground with hand to dissipate any static
charge.
Attach yellow wire (1), from the solenoid assembly, onto the
groove on the spout mounting shank (2).
Orient clip (1) so wire exits away
from black wire (3).
6
B.
Wire extension (3)
, extending from faucet base,
is shipped with a protective
plastic cap (4). Remove this by grasping the plug and pulling off the cap.
Discard cap.
Connect wire (3) to port (5) on the solenoid assembly, and
route through wire guide (6) keeping it away from wire (1). Avoid twisting
wires together or placing the wires close to each other.
A.
1
1
2
3
6
3
8
70695 Rev. A
A.
Brevemente toque el tope frío u otra conexión a tierra para disipar la carga
estática. Conecte el cable (1), del ensamble del solenoide, en la ranura de la
tuerca de instalación del surtidor (2). Alinee el gancho (1) de manera que el
cable sale en dirección opuesta de éste (3).
B.
El cable de extensión (3), que se extiende desde la base de la llave de agua /
grifo, se suministra con una tapa de plástico de protección (4). Quítela
sujetando el enchufe y quitándole la tapa. Deseche tapa. Conecte el alambre
(3) a la toma (5) en el ensamble del solenoide, y diríjalo a través del alambre
de guía (6) manteniéndolo lejos del alambre (1).
Evite torcer juntos los
alambres o tener los alambres cerca uno del otro.
A.
Touchez brièvement le robinet d’arrêt d’eau froide ou un autre élément à la
terre pour dissiper toute charge d’électricité statique. Attachez le fil (1) relié à
l’électrovanne dans la rainure de l’écrou de montage du bec (2). Orientez
l’agrafe (1) de sorte que le fil fasse saillie en s’écartant du fil (3).
B.
Le bout de fil (3), qui sort de la base du robinet, est muni d’un capuchon
protecteur en plastique (4). Saisissez le fil et tirez sur le capuchon pour
l’enlever. Jetez le capuchon. Connectez le fil (3) à la borne (5) de
l’électrovanne et faites courir le fil dans le guide-fil (6) pour le tenir à
l’écart du fil (1). Évitez de torsader les fils ou de les placer près l’un de l’autre.
4
3
3
5
5
3.1
3
