Çalışmadan önce
kontrol (enerji
verilmeden önce)
Tüm bağlantı terminallerinin doğru izole olduğundan emin olunuz.
Zarar ve hasar meydana gelmemesi için tüm bağlantıların doğru yapıldığına emin
olunuz.
HMI içinde kullanılmayan vidaların, metal parçaların, iletken veya yanıcı
maddelerin olmadığını gözle kontrol ediniz.
Ürünü etkileyebilecek elektromanyetik gürültünün düşük olduğuna emin olunuz.
HMI ünitesine uygulanan harici voltajın doğru ve ürüne uygun olduğunu kontrol
ediniz.
Çalıştırmadan önce
kontrol (enerji
verildikten sonra)
Power LED ışığının yandığını kontrol ediniz.
Cihazlar arasında haberleşmenin normal olduğunu kontrol ediniz.
Anormal bir durum ile karşılaştığınızda teknik servisimizle bağlantıya geçiniz.

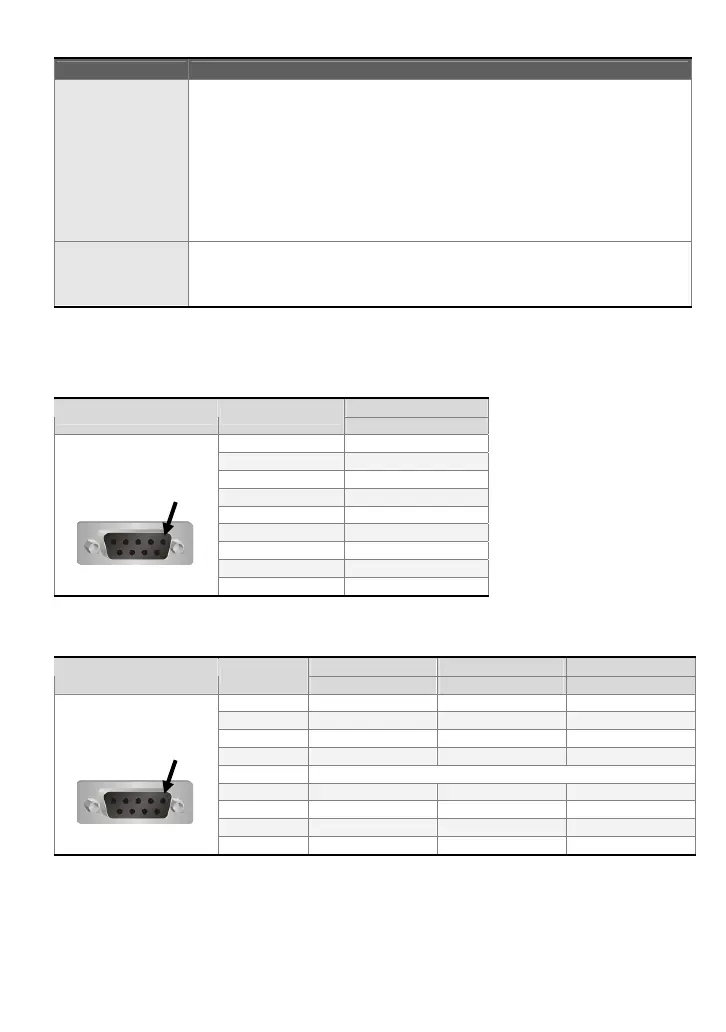

Seri Haberleşme Pin Açıklaması
COM1 Port [A, AE ve AS57BSTD Serisi]
Bağlantı
COM Port PIN
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
Not: Boş pin = Bağlantı yapılmaz.
COM2 Port [A Serisi]
MOD 1 MOD 2 MOD 3
COM Port PIN
RS-232 RS-422 RS-485
1 RXD- D-
2 RXD RXD+ D+
3 TXD TXD+ D+
4 TXD- D-
5 GND
6 RTS-
7 RTS RTS+
8 CTS CTS+
9 CTS-
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: Mod 3 seçileceği zaman (RS-485 için), D+ PIN 2 ve PIN 3’ün bağlanacağını gösterir ve D- ise
PIN 1 ve PIN 4’ün bağlanacağını gösterir.
Pin
Pin
