Türkçe-6

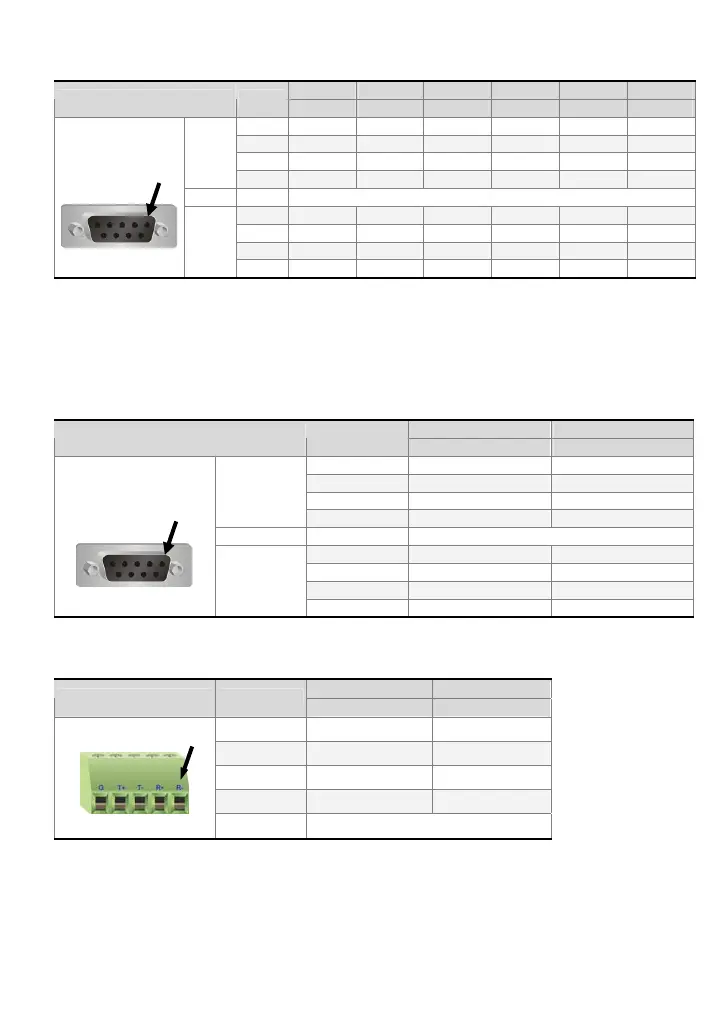

COM2 ve COM3 Port [AE, A80THTD1 ve A10THTD1 Serisi]
MOD 1 MOD 2 MOD 3 MOD 4 MOD 5 MOD 6
COM Port PIN
RS-232 RS-422 RS-485 RS-232*2 RS-422*2 RS-485*2
1 RXD- D- RXD1- D1-
2 RXD RXD+ D+ RXD1 RXD1+ D1+
3 TXD TXD+ D+ TXD1 TXD1+ D1+
COM2
4 TXD- D- TXD1- D1-
5 GND
6 RTS- TXD2- D2-
7 RTS RTS+ TXD2 TXD2+ D2+
8 CTS CTS+ RXD2 RXD2+ D2+
COM3
9 CTS- RXD2- D2-
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: Mod 3 seçildiği zaman (RS-485 için), D+ PIN 2 ve PIN 3’ün bağlanacağını gösterir ve D- ise PIN
1 ve PIN 4’ün bağlanacağını gösterir. Mod 6 seçildiği zaman (RS-485 için), D1+ PIN 2 ve PIN
3’ün bağlanacağını gösterir ve D1- ise PIN 1 ve PIN 4’ün bağlanacağını gösterir. D2+ PIN 7 ve
PIN 8’ün bağlanacağını gösterir ve D2- ise PIN 6 ve PIN 9’ün bağlanacağını gösterir.
COM1 ve COM3 [AS38BSTD, AS35THTD Serisi]
MOD 1 MOD 2
COM Port PIN
RS-232 RS-232*2
1
2 RXD RXD1
3 TXD TXD1
COM1
4
5 GND
6
7 RTS TXD2
8 CTS RXD2
COM3
9
Not: Boş pin = Bağlantı yapılmaz.
COM2 Port [AS38BSTD, AS35THTD Serisi]
MOD 1 MOD 2
COM Port PIN
RS-422 RS-485
R- RXD- D-
R+ RXD+ D+
T- TXD- D-
T+ TXD+ D+
G GND
Not 1: Mod 2 seçildiği zaman (RS-485 için), D+ gösterilen yere R+ ve T+ terminallerinin bağlanacağını
gösterir ve, D- ise R- ve T- terminallerinin bağlanacağını gösterir.
Pin
R-
Pin
