Türkçe-7

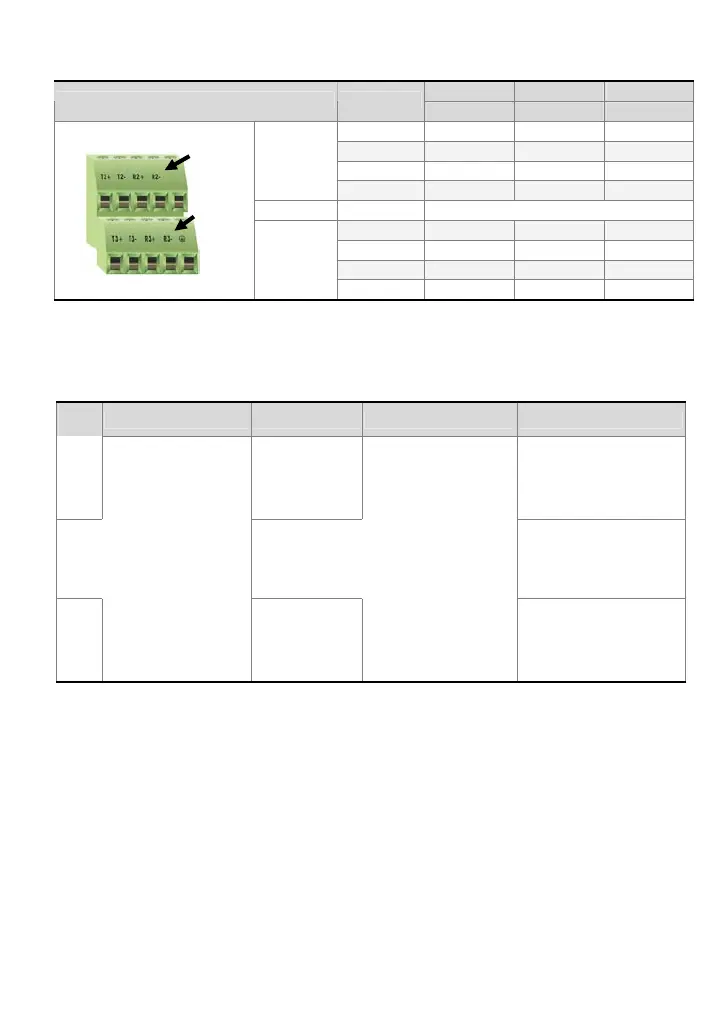

COM2 ve COM3 Port [AS57BSTD Serisi]
MOD 1 MOD 2 MOD 3
COM Port PIN
RS-485*2 RS-422*2 RS-422
R- D- RXD- RXD-
R+ D+ RXD+ RXD+
T- TXD- TXD-
COM2
T+ TXD+ TXD+
G GND
R- D- RXD- CTS-
R+ D+ RXD+ CTS+
T- TXD- RTS-
COM3
T+ TXD+ RTS+
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: RS-422 flow control kullanıldığı zaman, lütfen yukarıdaki COM 3 port sinyal tablosu pin
çıkışlarını inceleyiniz. Bu durumda COM 2 ve COM 3 bağımsız kullanılamaz.
Flow Control Protokol Karşılaştırması
COM
Port
DOP-AE Serisi DOP-A Serisi DOP-AS57 Serisi DOP-AS35 / AS38 Serisi
COM1
RS232 flow control
destekler
RS232 flow
control destekler
RS232 flow control
destekler
RS-232 flow control
destekler. Fakat, RS-232
flow control fonksiyonu
aktif edildiği zaman,
COM3 kullanılamaz.
COM2
RS-422 flow
control destekler
RS422 flow control
desteklemez.
COM3
RS-422 flow control
destekler. Fakat,
RS-422 flow control
fonksiyonu aktif
edildiği zaman, COM3
kullanılamaz.
N/A
RS-422 flow control
destekler. Fakat,
RS-422 flow control
fonksiyonu aktif edildiği
zaman, COM3
kullanılamaz.
RS-232 flow control
destekler. Fakat, RS-232
flow control fonksiyonu
aktif edildiği zaman,
COM3 kullanılamaz.
Not: Flow control pin açıklamaları ile ilgili daha detaylı bilgi için, lütfen her modelin seri haberleşme pin
açıklamasına bakınız.
