繁中-5
通訊腳位定義

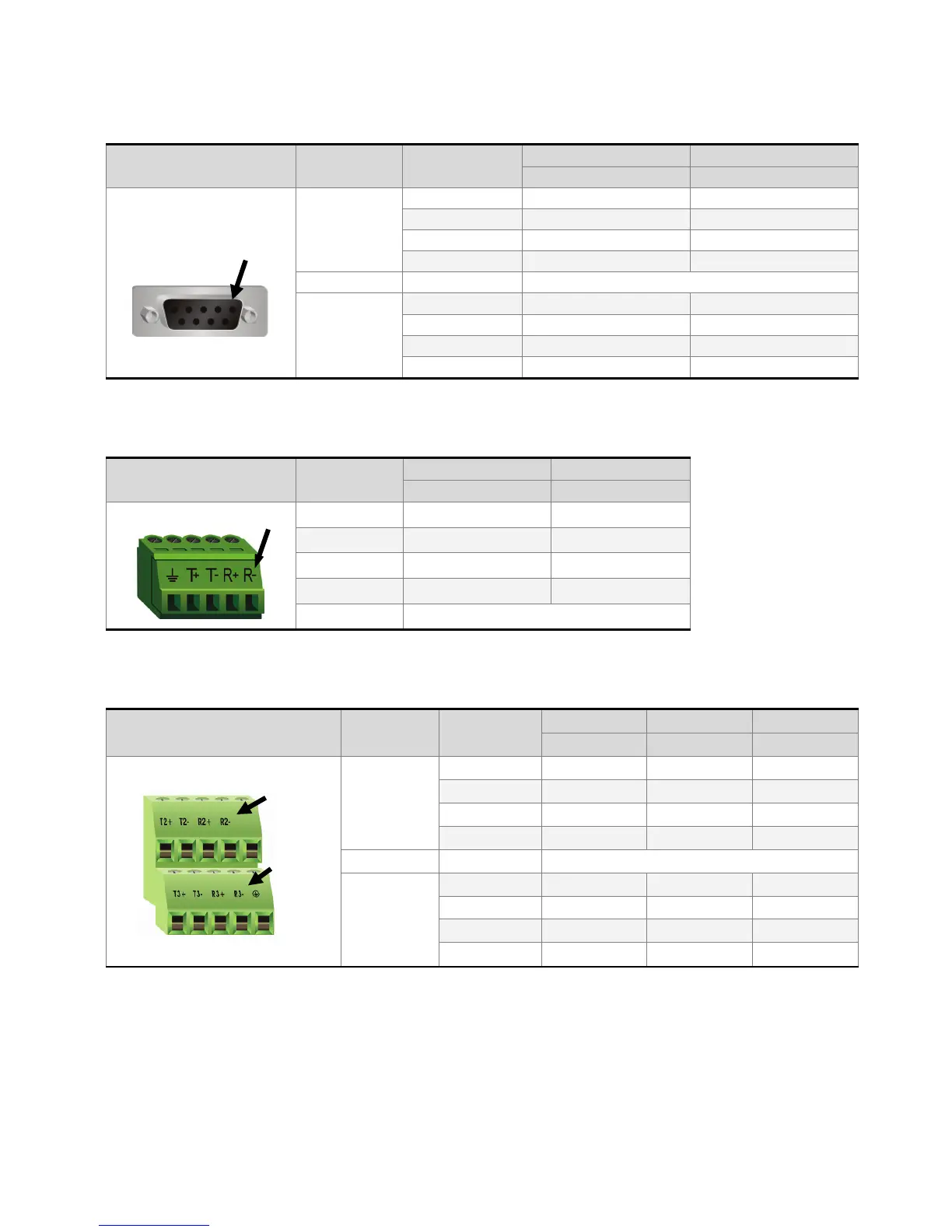

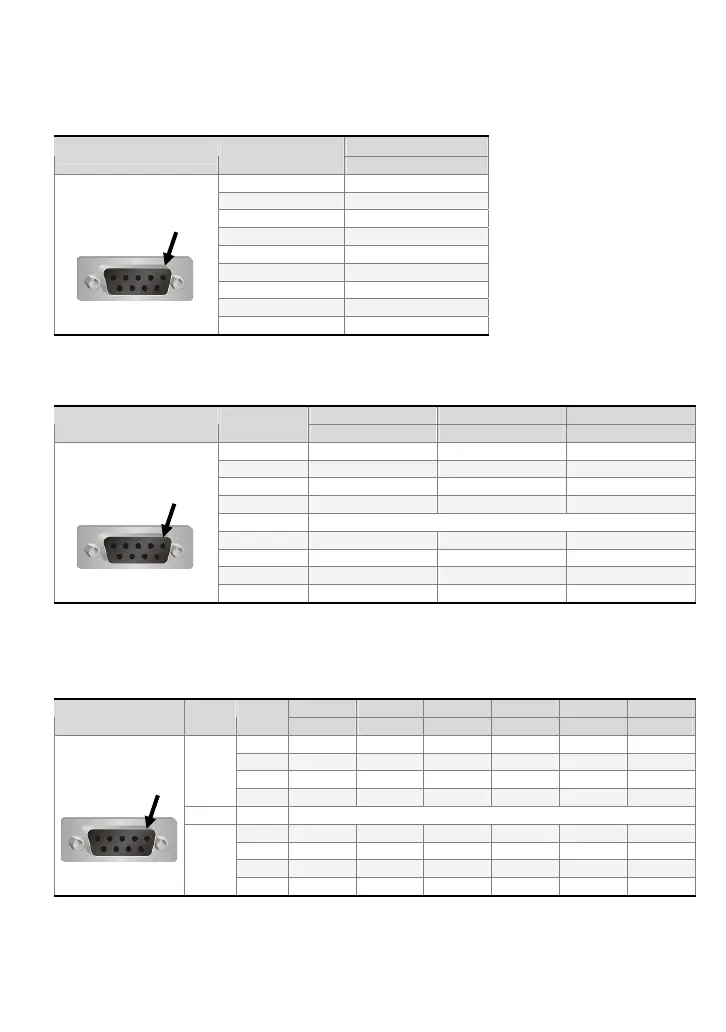

COM1 定義【適用 A、AE、AS57BSTD 系列】
說明
COM Port 示意圖 腳位
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
註：空白＝不需連接
COM2 定義【適用 A 系列】
MODE1 MODE2 MODE3
COM Port 示意圖 腳位
RS-232 RS-422 RS-485
1 RXD- D-
2 RXD RXD+ D+
3 TXD TXD+ D+
4 TXD- D-
5 GND
6 RTS-
7 RTS RTS+
8 CTS CTS+
9 CTS-
註 1：空白＝不需連接
註 2：使用 Mode3 時，D+為 Pin2、Pin3 短路，D-為 Pin1、Pin4 短路
COM2、COM3 定義【適用 AE、A80THTD1、A10THTD1 系列】
MODE1 MODE2 MODE3 MODE4 MODE5 MODE6
COM Port 示意圖
COM
Port
腳位
RS-232 RS-422 RS-485 RS-232*2 RS-422*2 RS-485*2
1 RXD- D- RXD1- D1-
2 RXD RXD+ D+ RXD1 RXD1+ D1+
3 TXD TXD+ D+ TXD1 TXD1+ D1+
COM2
4 TXD- D- TXD1- D1-
5 GND
6 RTS- TXD2- D2-
7 RTS RTS+ TXD2 TXD2+ D2+
8 CTS CTS+ RXD2 RXD2+ D2+
COM3
9 CTS- RXD2- D2-
註 1：空白＝不需連接
註 2：使用 Mode3 時，D+為 Pin2、Pin3 短路，D-為 Pin1、Pin4 短路
使用 Mode6 時，D1+為 Pin2、Pin3 短路，D1-為 Pin1、Pin4 短路，D2+為 Pin7、Pin8 短路，D2-
為 Pin6、Pin9 短路
