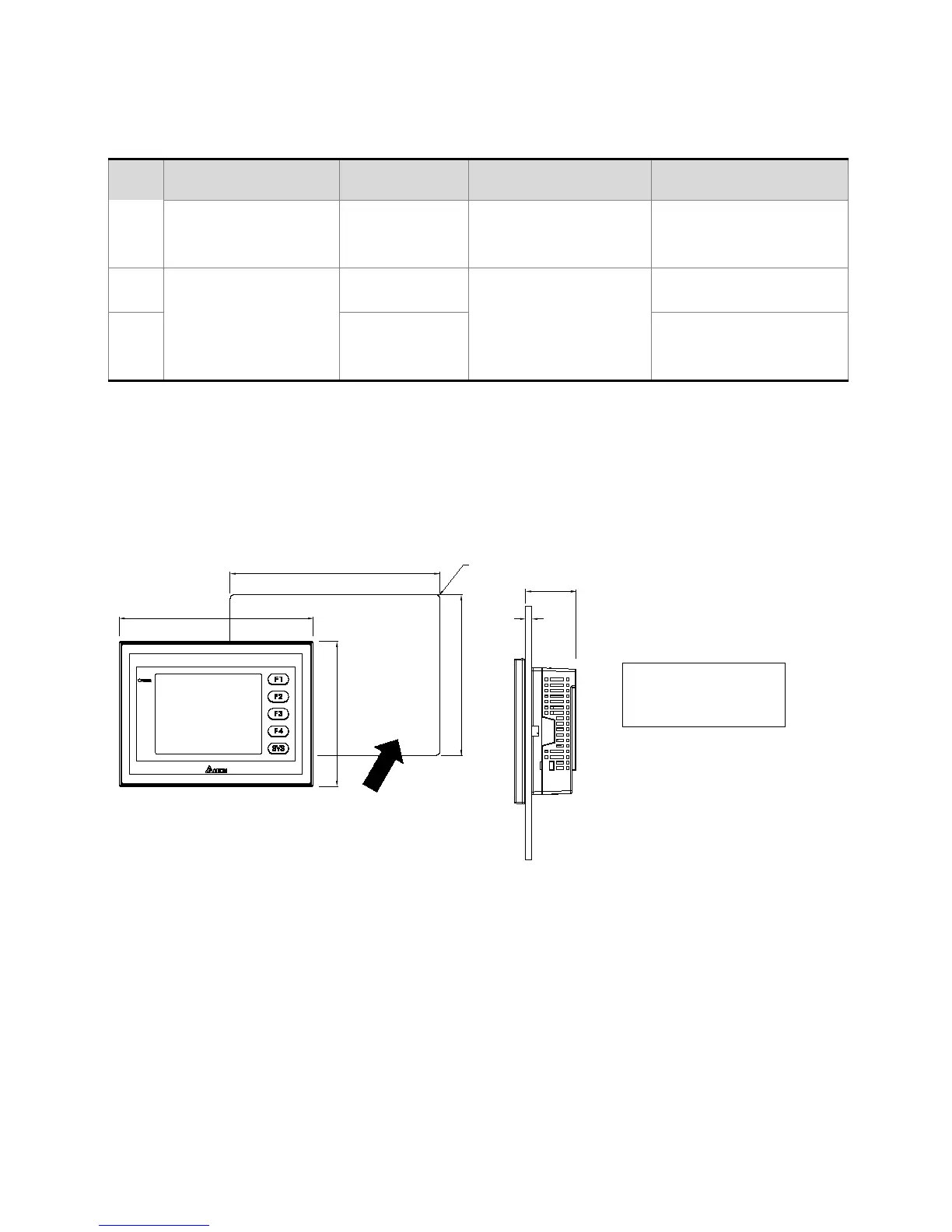

Delta DOP-A - Page 35

繁中-6

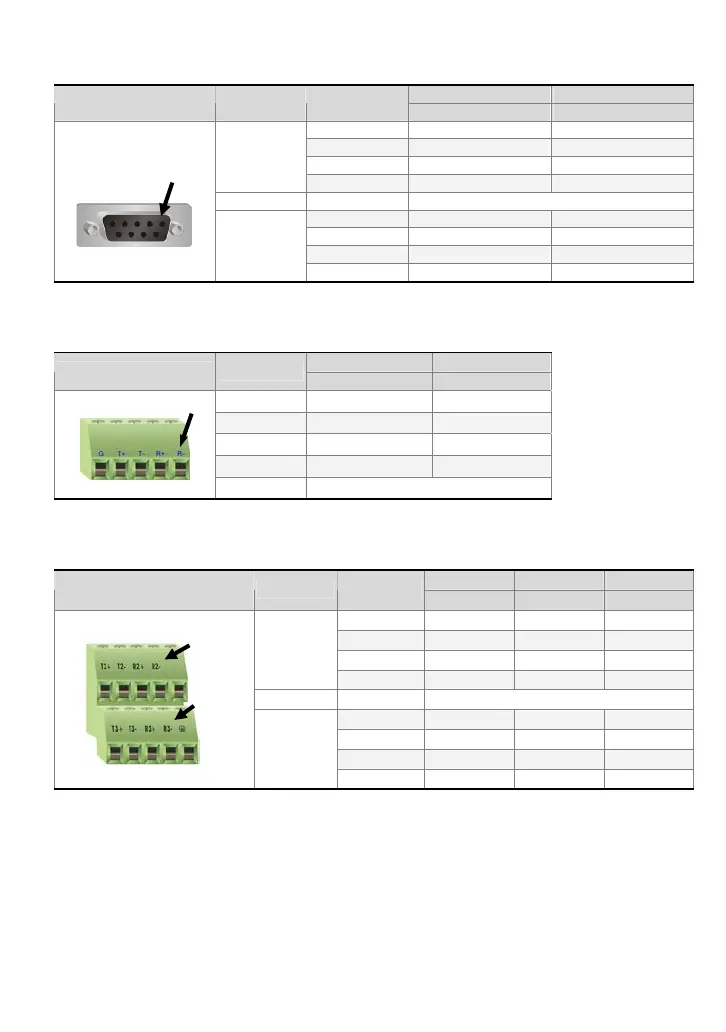

COM1、COM3 定義【適用 AS38BSTD、AS35THTD 系列】
MODE1 MODE2
COM Port 示意圖
COM Port
腳位
RS-232 RS-232*2
1
2 RXD RXD1
3 TXD TXD1
COM1
4
5 GND
6
7 RTS TXD2
8 CTS RXD2
COM3
9
註：空白＝不需連接
COM2 定義【適用 AS38BSTD、AS35THTD 系列】
MODE1 MODE2
COM Port 示意圖 腳位
RS-422 RS-485
R- RXD- D-
R+ RXD+ D+
T- TXD- D-
T+ TXD+ D+
G GND
註 1：使用 Mode2 時，D+為 R+、T+短路，D-為 R-、T-短路
COM2、COM3 定義【適用 AS57BSTD 系列】
MODE1 MODE2 MODE3
COM Port 示意圖
COM Port
腳位
RS-485*2 RS-422*2 RS-422
R- D- RXD- RXD-
R+ D+ RXD+ RXD+
T- TXD- TXD-
COM2
T+ TXD+ TXD+
G GND
R- D- RXD- CTS-
R+ D+ RXD+ CTS+
T- TXD- RTS-
COM3
T+ TXD+ RTS+
註 1：空白＝不需連接
註 2：欲使用 RS-422 流量控制時，其控制腳位請參考 MODE3 腳位定義。此時 COM2、COM3 無法單獨
使用。
Pin
COM2
COM3
R-
