Türkçe
-
4

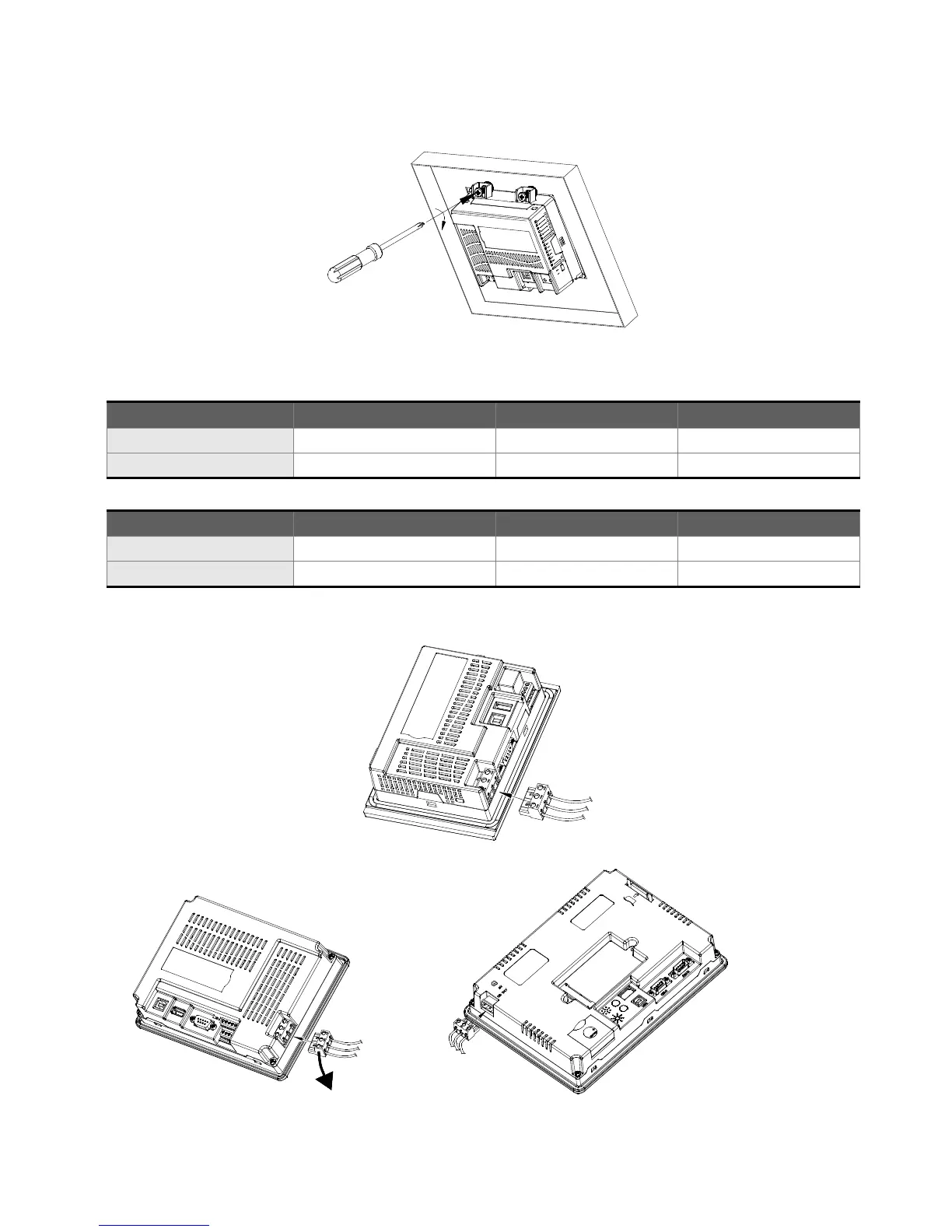

Adım 3:
Plastik kasaya zarar vermemek için vidayı 0.7N.M’den az bir tork ile sıkınız. Tork:
6.17lb-inch(0.7N-M)
Power Hattı Kurulumu
Tavsiye edilen bağlantı şekli aşağıdadır:
Tip Kablo Kesiti (AWG) Soyulacak uzunluk Tork
Solid 28~12 7~8 mm 5 kg-cm (4.3 lb-in)
Stranded 28~12 7~8 mm 5 kg-cm (4.3 lb-in)
Tavsiye edilen bağlantı şekli aşağıdadır (Sadece AS Serisi):
Tip Kablo Kesiti (AWG) Soyulacak uzunluk Tork
Solid
30 ~ 16 5 ~ 6 mm 2 kg-cm (1.7 lb-in)
Stranded
30 ~ 16 5 ~ 6 mm 2 kg-cm (1.7 lb-in)
HMI’ya power konnektörünü aşağıda gösterildiği gibi bağlayınız.
DOP
-
A80THTD1
DOP-AE80THTD
DOP-A(E)10THTD1
DOP-AS57BSTD
DOP
-
AS35THTD
DOP-AS38BSTD
