7

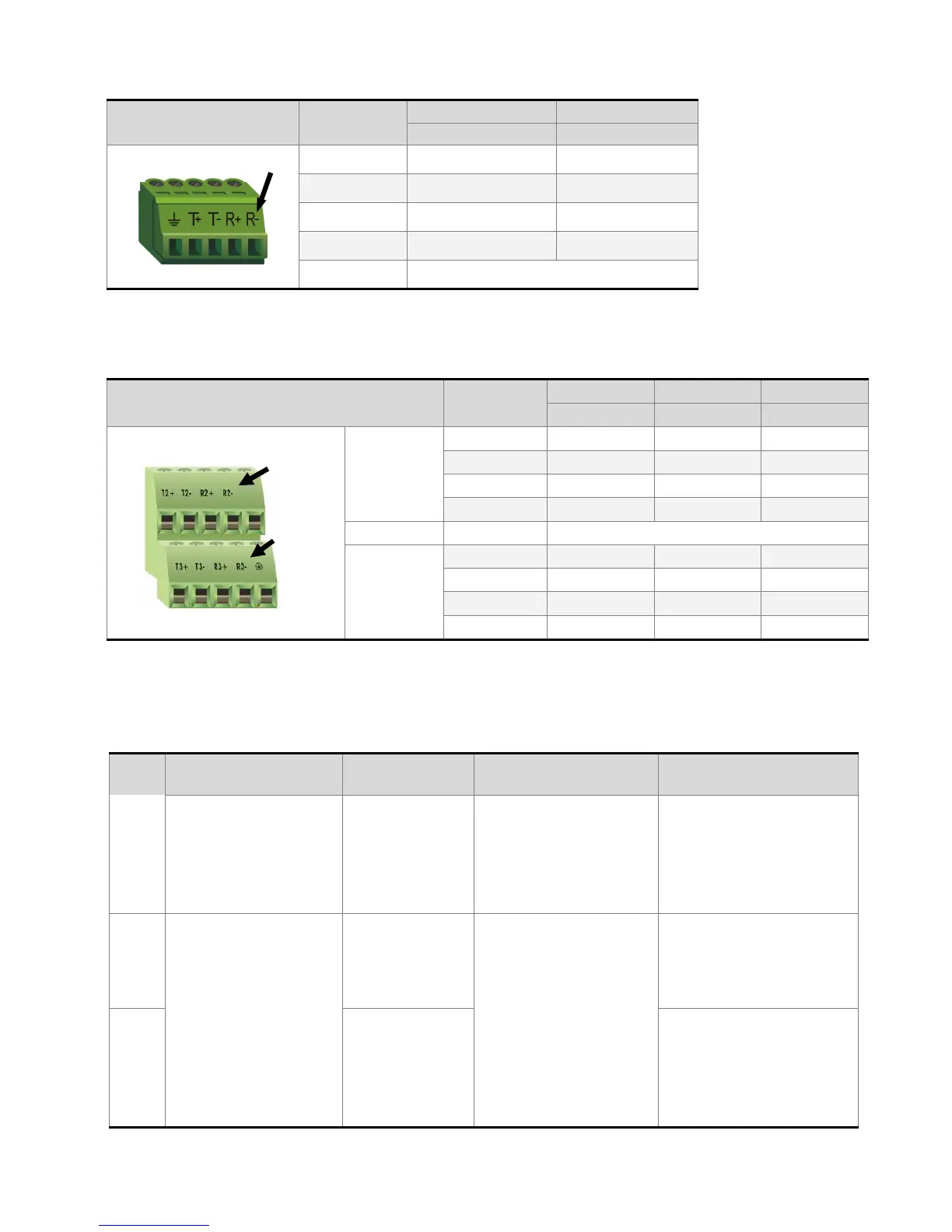

COM2 Port [AS38BSTD, AS35THTD Serisi]
COM Port PIN
MOD 1 MOD 2
RS-422 RS-485
R- RXD- D-
R+ RXD+ D+
T- TXD- D-
T+ TXD+ D+
G GND
Not 1: Mod 2 seçildiği zaman (RS-485 için), D+ gösterilen yere R+ ve T+ terminallerinin
bağlanacağını gösterir ve, D- ise R- ve T- terminallerinin bağlanacağını gösterir.
COM2 ve COM3 Port [AS57BSTD Serisi]
COM Port PIN
MOD 1 MOD 2 MOD 3
RS-485*2
RS-422*2
RS-422
COM2
R- D- RXD- RXD-
R+ D+ RXD+ RXD+
T- TXD- TXD-
T+ TXD+ TXD+
G GND
COM3
R- D- RXD- CTS-
R+ D+ RXD+ CTS+
T- TXD- RTS-
T+ TXD+ RTS+
Not 1: Boş pin = Bağlantı yapılmaz.
Not 2: RS-422 flow control kullanıldığı zaman, lütfen yukarıdaki COM 3 port sinyal tablosu
pin çıkışlarını inceleyiniz. Bu durumda COM 2 ve COM 3 bağımsız kullanılamaz.
Flow Control Protokol Karşılaştırması
COM
Port
DOP-AE Serisi DOP-A Serisi
DOP-AS57 Serisi
DOP-AS35 / AS38
Serisi
COM1
RS232 flow control
destekler
RS232 flow
control
destekler
RS232 flow control
destekler
RS-232 flow control
destekler. Fakat,
RS-232 flow control
fonksiyonu aktif
edildiği zaman, COM3
kullanılamaz.
COM2
RS-422 flow control
destekler. Fakat,
RS-422 flow control
fonksiyonu aktif
edildiği zaman,
COM3 kullanılamaz.
RS-422 flow
control
destekler
RS-422 flow control
destekler. Fakat,
RS-422 flow control
fonksiyonu aktif
edildiğ
i zaman, COM3
kullanılamaz.
RS422 flow control
desteklemez.
COM3
N/A
RS-232 flow control
destekler. Fakat,
RS-232 flow control
fonksiyonu aktif
edildiği zaman, COM3
kullanılamaz.
Not: Flow control pin açıklamaları ile ilgili daha detaylı bilgi için, lütfen her modelin seri
haberleşme pin açıklamasına bakınız.
COM2
COM3
R
-
