Delta DVP-SA2

- 16 -

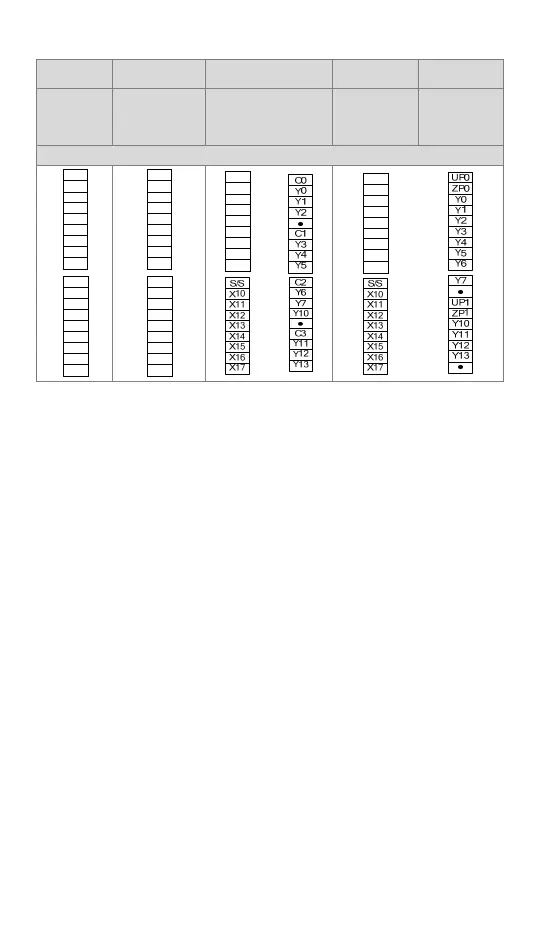

 输入/输出配置
12SA211R 12SA211T 28SA211R 28SA211T 28SA211S
继电器
8IN/4OUT
晶体管(NPN)
8IN/4OUT
继电器
16IN/12OUT
晶体管(NPN)
16IN/12OUT
晶体管(PNP)
16IN/12OUT
直流 (Sink or Source)

S/S
X0
X1
X2
X3
X4
X5
X6
X7

C0
Y0
Y1
Y2
●
SG
CO M 3+
Y3
CO M 3-

S/S
X0
X1
X2
X3
X4
X5
X6
X7

Y0
Y1
Y2
SG
CO M 3+
Y3
COM3-
UP
ZP

S/S
X0
X1
X2
X3
X4
X5
X6
X7

S/S
X0
X1
X2
X3
X4
X5
X6
X7
注：本机种输出端子配置与DVP-SA 系列不同，使用时请注意配线之变更。
 安装方式
PLC 在安装时，请装配于封闭式的控制箱内，其周围应保持一定的空间，以确保 PLC 散
热功能正常，请参阅英文版[Figure 3]。
 直接锁镙丝方式：请依产品外型尺寸并使用 M4 镙丝。
 DIN 铝轨的安装方法：适用于 35mm 的 DIN 铝轨。在将主机挂上铝轨时，请先将主机
（或 I/O 模块）下方的固定塑料片，以一字形起子插入凹槽并向外撑开拉出，再将主机
（或 I/O 模块）挂上铝轨，之后将固定塑料片压扣回去即可。欲取下主机时，同样以一
字形起子先将固定塑料片撑开，再将主机以往外向上的方式取出即可。该固定机构塑料
片为保持型，因此撑开后便不会弹回去。
 配线端子
1. 输出∕入配线端请使用 26 ~ 16AWG（0.4~1.2mm）单蕊祼线或多蕊线，端子规格如英
文版配线端子之图示。PLC 端子螺丝扭力为 2.00 kg-cm（1.77 in-lbs）。只能使用 60/75°C
的铜导线。
2. 空端子请勿配线。输入点信号线与输出点等动力线请勿置于同一线槽内。
3. 锁螺丝及配线时请避免微小的金属导体掉入 PLC 内部，并在配线完成后保持散热空间。
 电源端
DVP-SA2 机种为直流电源输入，在使用上应注意下列事项：
1. 电源请接于 24 VDC 及 0 V 两端，电源范围为 20.4 ~ 28.8 VDC，当电源电压低于 17.5
VDC 时，PLC 会停止运行，输出全部 Off，ERROR LED 快速闪烁。
2. 当停电时间低于 10 ms 时，PLC 不受影响继续运转，当停电时间过长或电源电压下降
将使 PLC 停止运转，输出全部 Off，当电源恢复正常时，PLC 亦自动回复运转。（PLC
内部具停电保持的辅助继电器及寄存器，使用者在规划程序设计时应特别注意使用。）
