注意事项
本使用说明书仅提供电气规格、功能规格、安装配线、故障排除及周边装置部份说明，其详细说明请见 PLC
技术手册【程序篇】，选购之周边装置详细说明请见该产品随机手册。
本机为开放型（OPEN TYPE）机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲
击意外之外壳配线箱内。另必须具备保护措施（如: 特殊之工具或钥匙才可打开）防止非维护人员操作或意外
冲击本体，造成危险及损坏。请勿在上电时触摸任何端子。
交流输入电源不可连接于输入/出信号端，否则可能造成严重损坏，请在上电之前再次确认电源配线。本体上
之接地端子
务必正确的接地，可提高产品抗噪声能力。
产品简介
谢谢您采用台达 DVP 系列可程控器。DVP-SX 机种为 10 点（4DI+2DO+2AI+2AO）混合型主机，除内建 4 点
数字输入与 2 点数字输出之外，并具有 2CH 的 12-bit 模拟（电压/电流）输入及 2CH 的 12-bit 模拟（电压/电流）
输出，同时均具有双极性电压/电流输出能力。另外，内建 2 位数的七段显示模块，直接对应内部特殊寄存器，
可用于显示站号或客户自己定义的讯息代码，不过当 PLC 有错误产生时会交替闪烁 Er 与数字 01 或 02（01 表
示文法检查错误，02 表示程序遗失）。

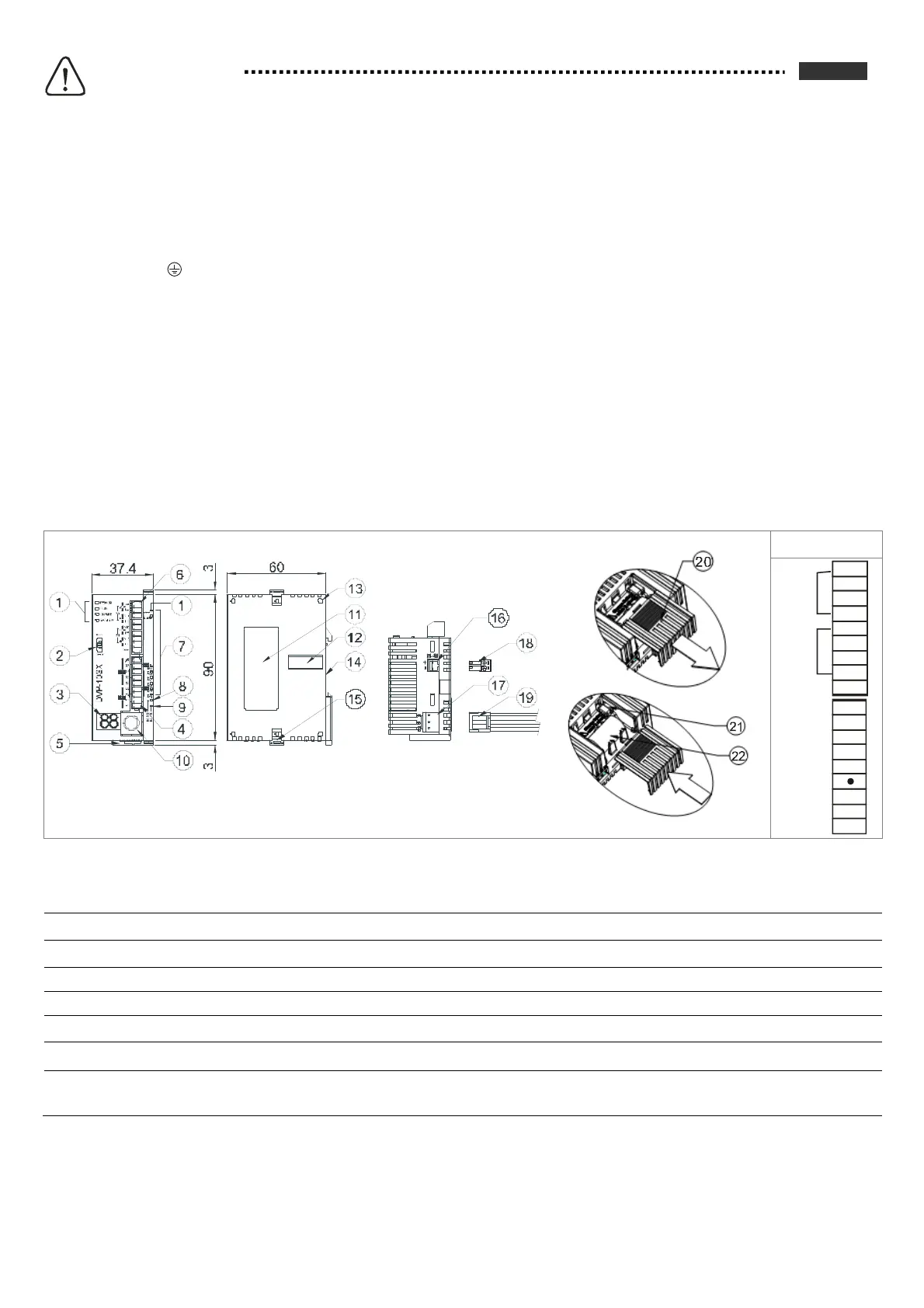

产品外观及各部介绍
尺寸单位：mm
端子配置
V0+
S/S
X0
X1
X2
Y0
Y1
C0
X3
I0+
V1+
I1+
V0+
I0+
V1+
I1+
COM
A/D
D/A
1
电源、运行错误、电池低电压、
AD
*1
、警报
*2
指示灯
9
COM2 (RS-485) 通讯传送(Tx)
指示灯
17 电源输入口
2
RUN/STOP 开关
10
COM1 (RS-232) 通讯口(Slave)
18
2-pin 脱落式端子（标准附件）
3
2 位数七段显示模块
11
铭牌
19
电源输入连接线（标准附件）
4 数位 I/O 端子 12 扩充机连接口 20 电池盖
5
DIN 轨固定扣
13
扩充机定位孔
21
电池插座连接
*3
6
模拟 I/O 端子
14
DIN 轨槽 (35mm)
22
电池座
7
输出/输入指示灯
15
扩充机固定扣
8
COM1 (RS-232) 通讯接收
(Rx) 指示灯
16
COM2 (RS-485) 通讯口
(Master/Slave)
*1：AD 指示灯：灯号闪烁时，表示正在执行 AD/DA 转换。
*2：警报指示灯：灯号闪烁时，表示 AD/DA 转换值超过使用范围。
*3：电池安装：更换电池时，请在 3 分钟内完成，详细说明请参考 3.2 注意事项之电池寿命补充说明。
