注意事項
本使用說明書僅提供電氣規格、功能規格、安裝配線、故障排除及周邊裝置部份說明，其詳細說明請見 PLC
技術手冊【程式篇】，選購之周邊裝置詳細說明請見該產品隨機手冊。
本機為開放型（OPEN TYPE）機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊/衝
擊意外之外殼配線箱內。另必須具備保護措施（如: 特殊之工具或鑰匙才可打開）防止非維護人員操作或意外
衝擊本體，造成危險及損壞。請勿在上電時觸摸任何端子。
交流輸入電源不可連接於輸入/出信號端，否則可能造成嚴重損壞，請在上電之前再次確認電源配線。本體上
之接地端子
務必正確的接地，可提高產品抗雜訊能力。
產品簡介
謝謝您採用台達 DVP 系列可程式控制器。DVP-SX 機種為 10 點（4DI+2DO+2AI+2AO）混合型主機，除內建 4
點數位輸入與 2 點數位輸出之外，並具有 2CH 的 12-bit 類比（電壓/電流）輸入及 2CH 的 12-bit 類比（電壓/
電流）輸出，同時均具有雙極性電壓/電流輸出能力。另外，內建 2 位數的七段顯示模組，直接對應內部特殊暫
存器，可用於顯示站號或客戶自己定義的訊息代碼，不過當 PLC 有錯誤產生時會交替閃爍 Er 與數字 01 或 02
（01 表示文法檢查錯誤，02 表示程序遺失）。

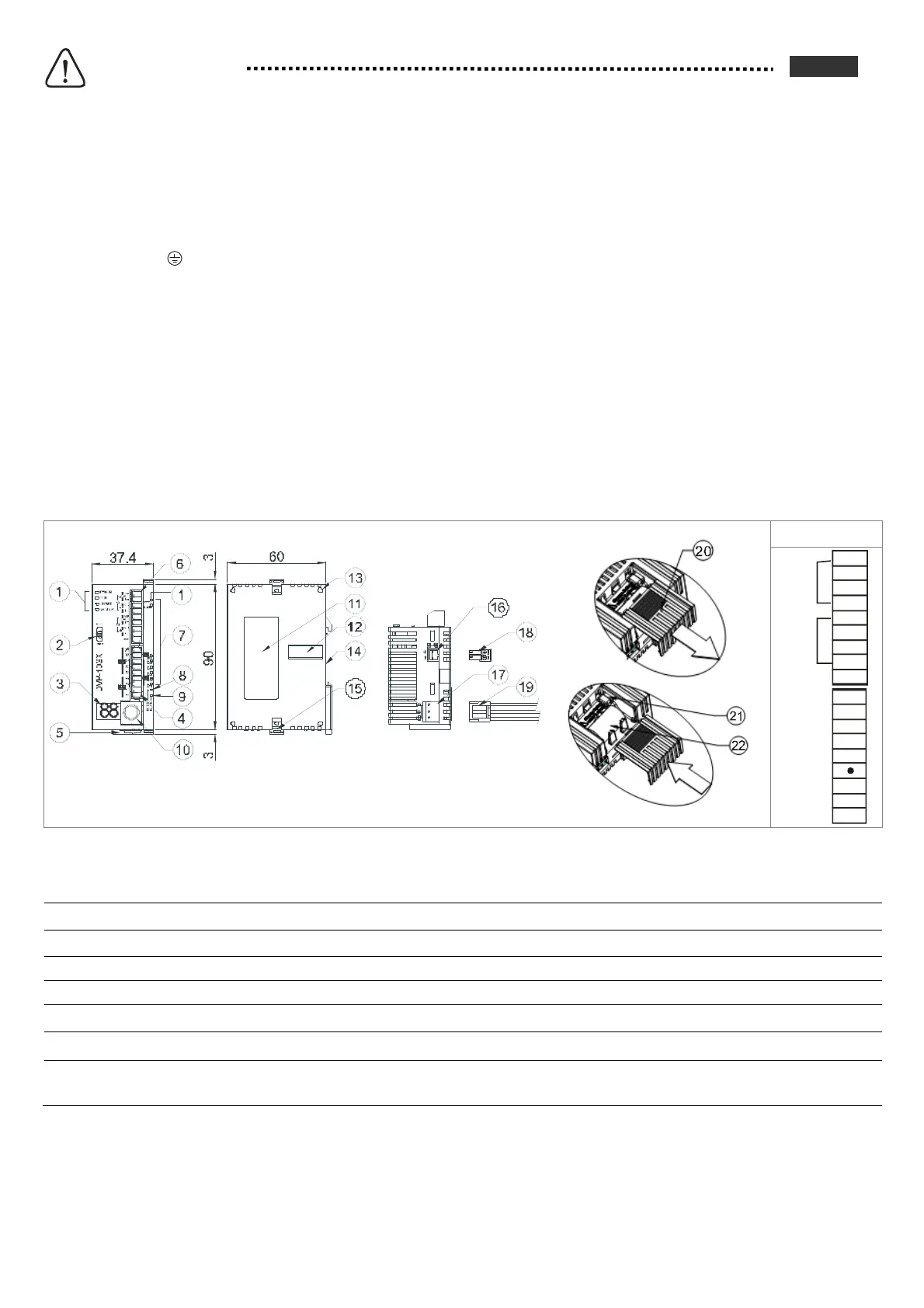

產品外觀及各部介紹
尺寸單位：mm
端子配置
V0+
S/S
X0
X1
X2
Y0
Y1
C0
X3
I0+
V1+
I1+
V0+
I0+
V1+
I1+
COM
A/D
D/A
1
電源、運行錯誤、電池低電
壓、AD
*1
、警報
*2
指示燈
9
COM2 (RS-485) 通訊傳送(Tx)
指示燈
17
電源輸入口
2
RUN/STOP 開關
10
COM1 (RS-232) 通訊口(Slave)
18
2-pin 脫落式端子（標準附件）
3
2 位數七段顯示模組
11
銘牌
19
電源輸入連接線（標準附件）
4
數位 I/O 端子
12
擴充機連接口
20
電池蓋
5
DIN 軌固定扣
13
擴充機定位孔
21
電池插座連接
*3
6
類比 I/O 端子
14
DIN 軌槽 (35mm)
22
電池座
7
輸出/輸入指示燈
15
擴充機固定扣
8
COM1 (RS-232) 通訊接收
(Rx) 指示燈
16
COM2 (RS-485) 通訊口
(Master/Slave)
*1：AD 指示燈：燈號閃爍時，表示正在執行 AD/DA 轉換。
*2：警報指示燈：燈號閃爍時，表示 AD/DA 轉換值超過使用範圍。
*3：電池安裝：更換電池時，請在 3 分鐘內完成，詳細說明請參考 3.2 注意事項之電池壽命補充說明。
繁體中文
