Delta DVP02DA-E2 User Manual

- 1 -
…………………………………………………………………  ENGLISH  …………………………………………………………………
Thank you for choosing Delta’s DVP series PLC. DVP02DA-E2 (DVP04DA-E2) analog
output module receives 2 (4) groups of 16-bit digital data from the PLC MPU and
converts the digital data into 2 (4) points analog output signals (voltage or current). In
addition, you can access the data in the module by applying FROM/TO instructions or
write the output value of channels directly by using MOV instruction (Please refer to
allocation of special registers D9900 ~ D9999).
EN  DVP02DA-E2 (DVP04DA-E2) is an OPEN-TYPE device. It should be installed in
a control cabinet free of airborne dust, humidity, electric shock and vibration. To
prevent non-maintenance staff from operating DVP02DA-E2 (DVP04DA-E2), or
to prevent an accident from damaging DVP02DA-E2 (DVP04DA-E2), the control
cabinet in which DVP02DA-E2 (DVP04DA-E2) is installed should be equipped
with a safeguard. For example, the control cabinet in which DVP02DA-E2
(DVP04DA-E2) is installed can be unlocked with a special tool or key.
EN  DO NOT connect AC power to any of I/O terminals, otherwise serious damage
may occur. Please check all wiring again before DVP02DA-E2 (DVP04DA-E2) is
powered up. After DVP02DA-E2 (DVP04DA-E2) is disconnected, Do NOT touch
any terminals in a minute. Make sure that the ground terminal
on
DVP02DA-E2 (DVP04DA-E2) is correctly grounded in order to prevent
electromagnetic interference.
FR  DVP02DA-E2 (DVP04DA-E2) est un module OUVERT. Il doit être installé que
dans une enceinte protectrice (boitier, armoire, etc.) saine, dépourvue de
poussière, d’humidité, de vibrations et hors d’atteinte des chocs électriques. La
protection doit éviter que les personnes non habilitées à la maintenance puissent
accéder à l’appareil (par exemple, une clé ou un outil doivent être nécessaire
pour ouvrir a protection).
FR  Ne pas appliquer la tension secteur sur les bornes d’entrées/Sorties, ou l’appareil
DVP02DA-E2 (DVP04DA-E2) pourra être endommagé. Merci de vérifier encore
une fois le câblage avant la mise sous tension du DVP02DA-E2 (DVP04DA-E2).
Lors de la déconnection de l’appareil, ne pas toucher les connecteurs dans la
minute suivante. Vérifier que la terre est bien reliée au connecteur de terre
afin d’éviter toute interférence électromagnétique.

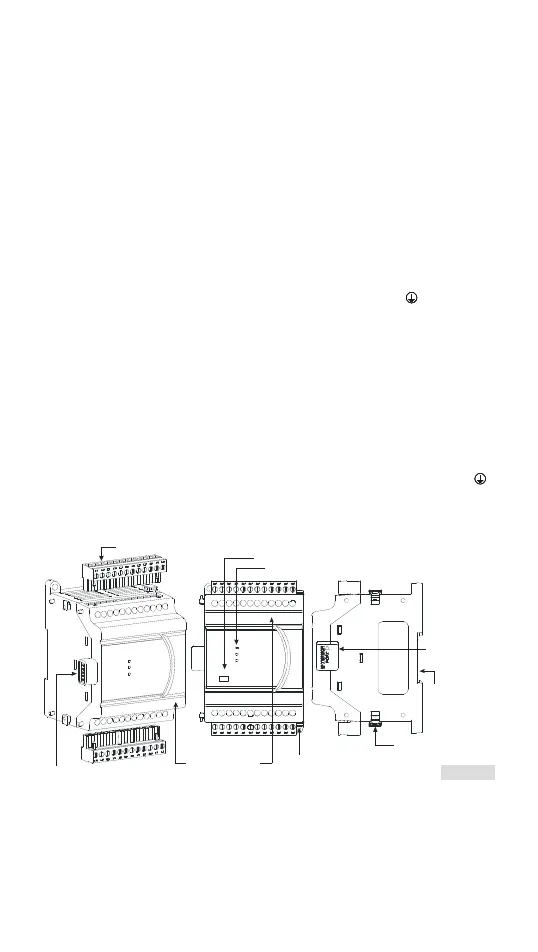

 Product Profile & Dimension
Removable I/O terminal
Direct mounting hole
Mounting slot
(35mm)
Power / D->A / Error indicators
I/O module
connection port
I/O terminal No.
Model Name
I/O module clip
[ Figure 1 ]
I/O module connection port
02DA-E2
2AO

Delta DVP02DA-E2 Specifications

General

Brand	Delta
Model	DVP02DA-E2
Category	I/O Systems
Language	English
