- 18 -

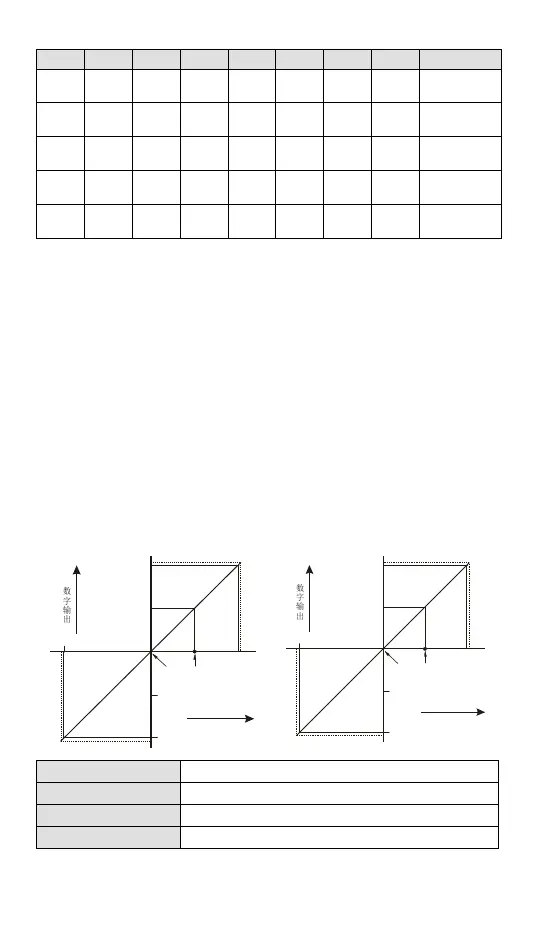

第 1 台 第 2 台 第 3 台 第 4 台 第 5台 第 6 台 第 7 台 第 8 台 说明
D1320 D1321 D1322 D1323 D1324 D1325 D1326 D1327
联机特殊 I/O 模
块机种代码
D9900 D9910 D9920 D9930 D9940 D9950 D9960 D9970
CH1 输入信号
平均值
D9901 D9911 D9921 D9931 D9941 D9951 D9961 D9971
CH2 输入信号
平均值
D9902 D9912 D9922 D9932 D9942 D9952 D9962 D9972
CH3 输入信号
平均值
D9903 D9913 D9923 D9933 D9943 D9953 D9963 D9973
CH4 输入信号
平均值
※ 输入信号平均值寄存器为读出专用，请勿在程序中修改。若要利用 D9900 ~ D9999 读取通道
输入现在值，可利用 WPLSoft 或 FROM/TO 指令将平均次数 (CR#8 ~ CR#11) 设定为 1。
 调整 A/D 转换特性曲线
使用者可依实际应用需要来调整转换特性曲线，调整时以改变 Offset 值(CR#28 ~ CR#31)
及 Gain 值(CR#34 ~ CR#37)来进行。
Gain
定义：当数字量输出值为 16,000 时的电压(电流)输入值。
Offset
定义：当数字量输出值为 0 时的电压(电流)输入值。
 电压输入模式 0／模式 2 公式：0.3125mV = 20V/64,000 = 10V/32,000
 电压输入模式 1／模式 3 公式：0.15625mV = 10V/64,000 = 5V/32,000
 电流输入模式 4／模式 5 公式：0.625μA = 40mA/64,000 = 20mA/32,000
 电流输入模式 6 公式：0.5μA = 16mA/32,000
由上列电流输入模式 4／模式 5 之公式推算，将 Gain = 12mA (19,200)，Offset = 4mA
(6,400)
带入公式。
详细公式请参阅英文版页码 5 之定义，在此语言版本省略说明。
 模式 0：  模式 1：
+32000
+16000
-16000
10V
-32000
-10V
5V
0
GainOffset
+32384
-32384
数字输出
电压输入
+32000
+16000
-16000
5V
-32000
-5V
2.5V
0
Gain
Offset
+32384
-32384
数字输 出
电压输入
模式 0 (CR#2 ~ CR#5) -10V ~ +10V，Gain = 5V (16,000)，Offset = 0V (0)
模式 1 (CR#2 ~ CR#5) -5V ~ +5V，Gain = 2.5V (16,000), Offset = 0V (0)
数字量数据范围 -32,000 ~ +32,000
数字量数据范围极限值 -32,384 ~ +32,384
