Delta DVP04AD-E2 - Page 20

- 19 -

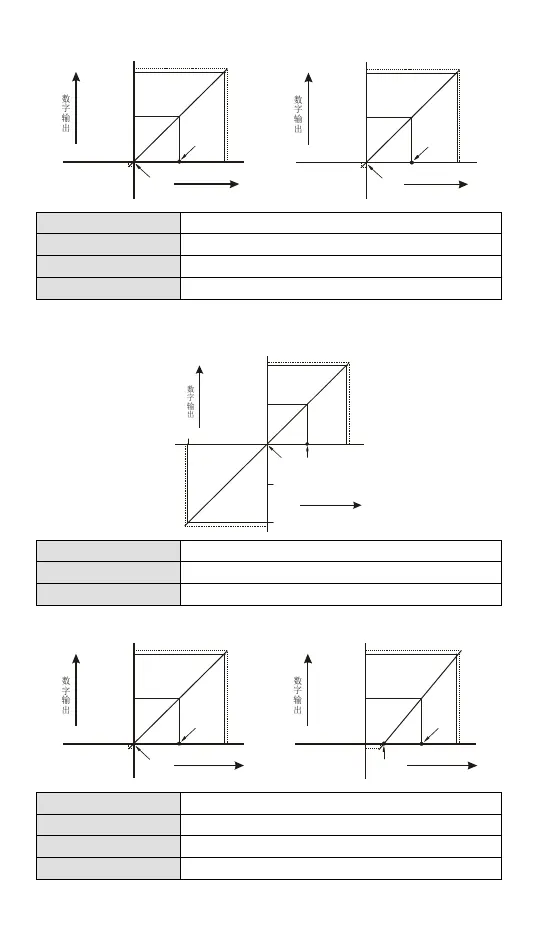

 模式 2：  模式 3：
+32000
+16000
10V
5V
0
Gain
Offset
+32384
数字输出
电压输入
-384
+32000
+16000
5V
2.5V
0
Gain
Offset
+32384
数字输出
电压输入
-384
模式 2 (CR#2 ~ CR#5) 0V ~ +10V, Gain = 5V (16,000), Offset = 0V (0)
模式 3 (CR#2 ~ CR#5) 0V ~ +5V, Gain = 2.5V (16,000), Offset = 0V (0)
数字量数据范围 0 ~ +32,000
数字量数据范围极限值 -384 ~ +32,384
 模式 4：
+32000
+16000
-16000
20mA
-32000
-20mA
10mA
0
GainOffset
+32384
-32384
数字输出
电输入流
模式 4 (CR#2 ~ CR#5) -20mA ~ +20mA, Gain = 10mA (16,000), Offset = 0mA (0)
数字量数据范围 -32,000 ~ +32,000
数字量数据范围极限值 -32,384 ~ +32,384
 模式 5：  模式 6：
+32000
+16000
20mA
10mA
0
Gain
Offset
+32384
数字输出
电输入流
-384
+32000
+16000
20mA12mA
0
Gain
Offset
+32384
数字输出
电输入流
-384
4mA
模式 5 (CR#2 ~ CR#5) 0mA ~ +20mA, Gain = 10mA (16,000), Offset = 0mA (0)
模式 6 (CR#2 ~ CR#5) +4mA ~ +20mA, Gain = 12mA (19,200), Offset = 4mA (6,400)
数字量数据范围 0 ~ +32,000
数字量数据范围极限值 -384 ~ +32,384
