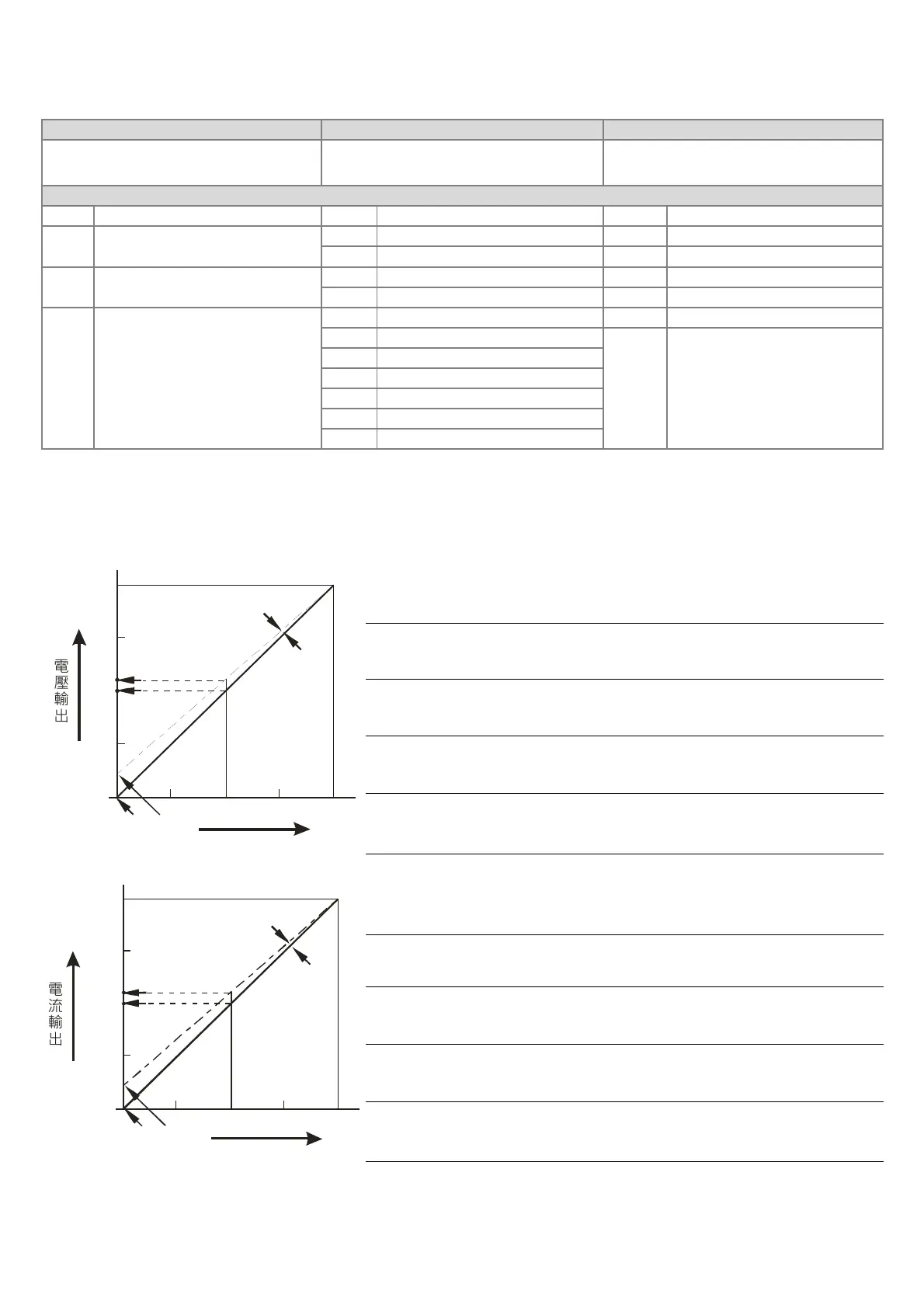

※ DVP04DA-S2 CR#32 通訊格式設定說明:韌體版本 V4.14(含)以下,不開放資料格式(b11~b8)選擇,ASCII
固定為 7, E, 1 格式(代碼 H’00xx),RTU 固定為 8, E, 1 格式(代碼 H’C0xx/H’80xx)。韌體版本為 V4.15(含)以
上,請參考下表設定,並且請注意原先設定代碼 H’C0xx/H’80xx,被使用於新通訊格式時,模組將會自動改為 RTU,
8, E, 1。
b15 ~ b12 b11 ~ b8 b7 ~ b0
ASCII/RTU
及檢查碼高低位交換
資料格式 通訊速率
說明
H'0 ASCII H'0 7,E,1*
1
H'01 4800 bps
H'8
RTU,
檢查碼高低位不交換
H'1 8,E,1 H'02 9600 bps
H'2 7,N,1*
1
H'04 19200 bps
H'C
RTU,
檢查碼高低位交換
H'3 8,N,1 H'08 38400 bps
H'4 7,O,1*
1
H'10 57600 bps
H'5 8.O,1 H'20 115200 bps
H'6 7,E,2*
1
H'7 8,E,2
H'8 7,N,2*
1
H'9 8,N,2
H'A 7,O,2*
1
H'B 8.O,2
ex:欲設定 RTU(檢查碼高低位交換)8,N,1,通訊速率為 57600 bps,則對 CR32 寫入 H’C310。
註 *1. 僅支援 ASCII 模式
調整 D/A 轉換特性曲線
電壓輸出模式:
電壓輸 出
數位輸入
模式 0
模式 1
0
+2 000
,
+4,000
2V
5V
6V
10V
OFFSET
GAIN
CR#1 之模式 0: GAIN = 5V(2,000
LSB
),OFFSET = 0V(0
LSB
).
CR#1 之模式 1: GAIN = 6V(2,400
LSB
),OFFSET = 2V(800
LSB
).
GAIN:
當數位輸入值為 K2,000 時的電壓輸出值。設定範圍:
0
LSB
~ +4,000
LSB
。
OFFSET:
當數位輸入值為 K0 時的電壓輸出值。設定範圍:
-2,000
LSB
~ +2,000
LSB
。
GAIN - OFFSET: 範圍須在 +400
LSB
~ +6,000
LSB
之間。
電流輸出模式:
數位輸入
模式3
模式2
0
+2,000 +4,000
20mA
OFFSET
GAIN
12mA
10mA
4mA
電流輸 出
CR#1 之模式 2: GAIN = 12mA(2,400
LSB
),OFFSET = 4mA(800
LSB
).
CR#1 之模式 3: GAIN = 10mA(2,000
LSB
),OFFSET = 0mA(0
LSB
).
GAIN:
當數位輸入值為 K2,000 時的電流輸出值。設定範圍:
0
LSB
~ +4,000
LSB
。
OFFSET:
當數位輸入值為 K0 時的電流輸出值。設定範圍:
-2,000
LSB
~ +2,000
LSB
。
GAIN - OFFSET: 範圍須在 +400
LSB
~ +6,000
LSB
之間。
上列表示電壓輸出模式與電流輸出模式之 D/A 轉換特性曲線,使用者可依據實際應用需要來調整轉換特性曲線,調整
時以改變 OFFSET 值(CR#18 ~ CR#21)及 GAIN 值(CR#24 ~ CR#27)來進行。
