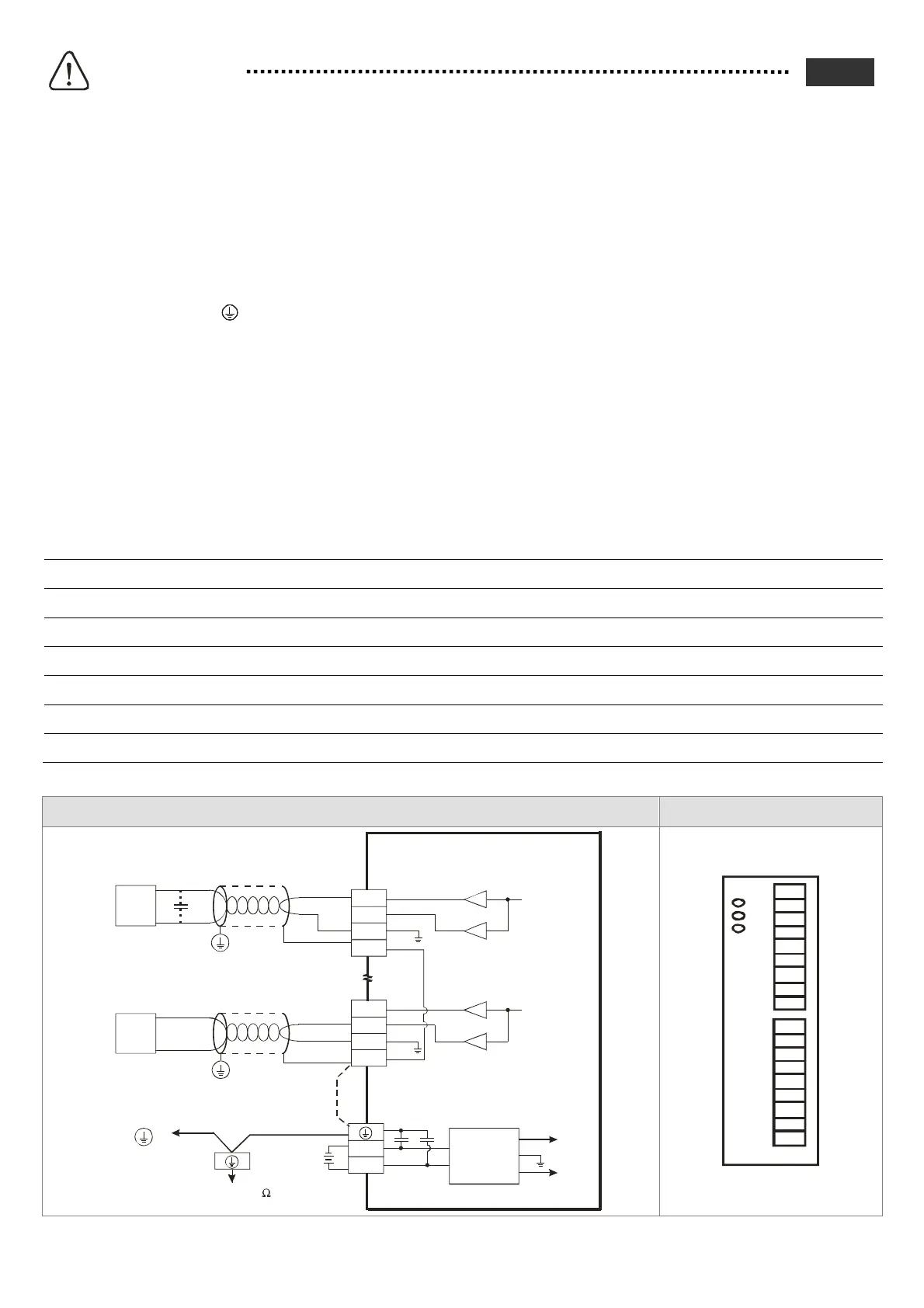

注意事项
请在使用之前，详细阅读本使用说明书。
实施配线，务必关闭电源。
本机为开放型（OPEN TYPE）机壳，因此使用者使用本机时，必须将之安装于具防尘、防潮及免于电击/冲击
意外的外壳配线箱内。另必须具备保护措施（如: 特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击
本体，造成危险及损坏。
交流输入电源不可连接于输入/出信号端，否则可能造成严重的损坏，因此请在上电之前再次确认电源配线。
输入电源切断后，一分钟之内，请勿触摸内部电路。
本体上的接地端子
务必正确的接地，可提高产品抗噪声能力。
产品简介
说明及周边装置
谢谢您采用台达 DVP 系列产品。 DVP04DA-S/DVP04DA-S2 模拟信号输出模块可透过 DVP 薄型系列（Slim
type）主机程序以指令 FROM/TO 来读写 DVP04DA-S/DVP04DA-S2 模拟信号输出模块的数据。而模拟信号输
出模块接受来自 PLC 主机的 4 组 12 位数字数据，再将数字数据转换为 4 点模拟信号输出（电压或电流皆可）。
使用者可经由配线选择电压输出或电流输出。电压输出范围 0V ~ +10VDC（分辨率为 2.5mV）。电流输出范围
0mA ~ 20mA（分辨率为 5μA）。
产品外观及各部介绍
请参考英文版之 Figure 1（尺寸单位：mm）。
1.
电源、错误及运行指示灯
8.
扩展机/扩展模块连接口
2.
机种型号
9.
扩展机/扩展模块固定扣
3.
DIN 轨固定扣
10.
DIN 轨槽（35mm）
4.
端子
11.
RS-485 通讯口
5.
端子配置
12.
扩展机/扩展模块固定槽
6.
扩展机/扩展模块定位孔
13.
电源输入口
7.
铭牌
14.
扩展机/扩展模块连接口
外部配线
˙DVP04DA-S 端子配置
V+
I+
COM
CH4
隔離線*1
電流輸出
0mA~20mA
變頻器、記錄器
比例閥...
CH4
V+
I+
COM
CH1
隔離線*1
電壓輸出
0V~+10V
*2
CH1
變頻器、記錄器
比例閥 ...
FG
FG
0V
24V
接至電源模
塊端之
DC24V
DC/DC
轉換器
+15V
-15V
AG
*3
系統接地點
接地 接地阻抗(
100
以下)
*4
V+
I+
COM
FG
V+
．
．
I+
COM
FG
V+
I+
COM
FG
I+
COM
FG
V+
