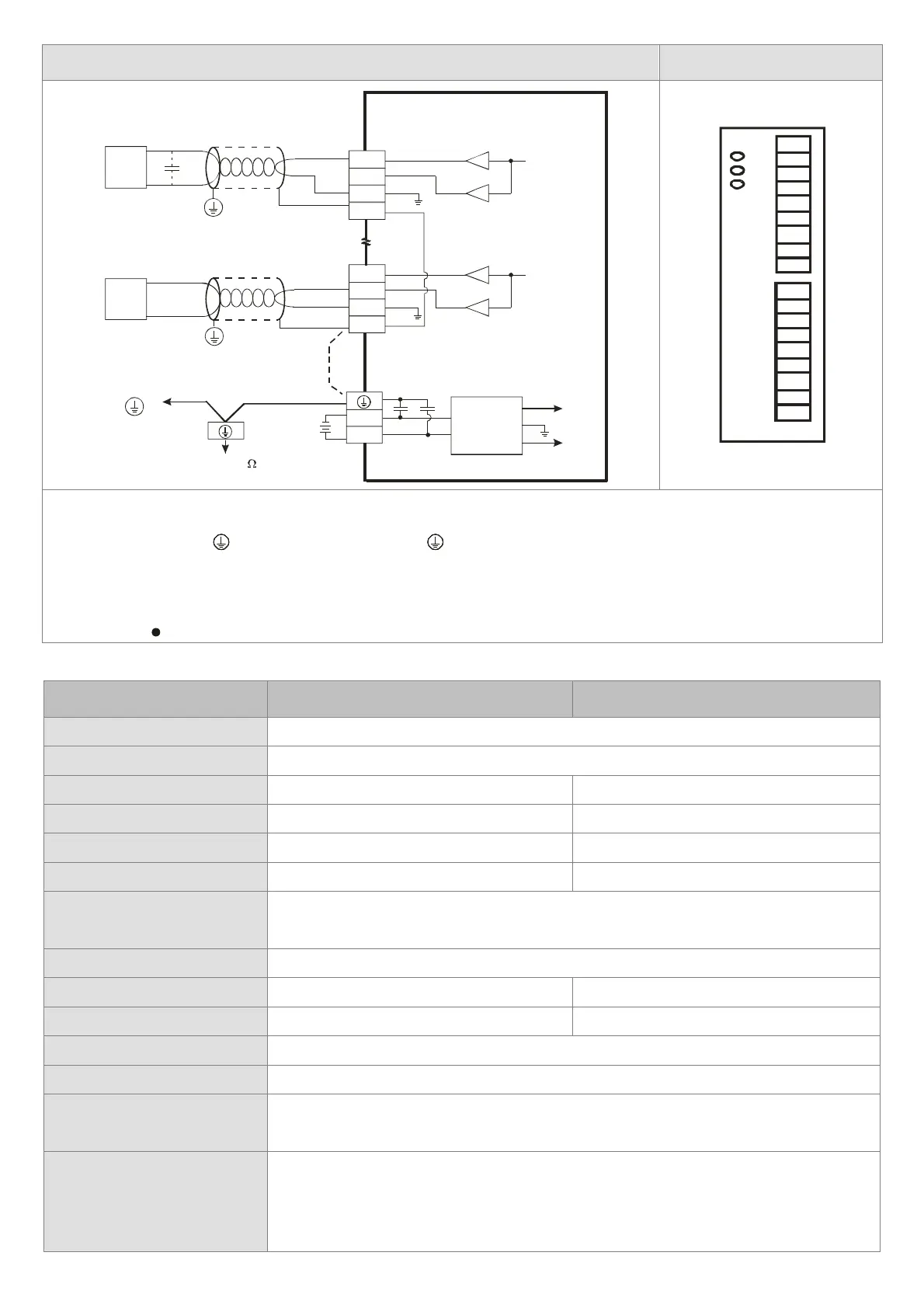

˙DVP04DA-S2 端子配置
V4+
I4+
COM
CH4
電流輸出
0mA~20mA
變頻器
、記錄器
比例閥 ...
CH4
V1+
I1+
COM
CH1
電壓輸出
0V~+10V
*2
CH1
變頻器、記錄器
比例閥 ...
FG
FG
0V
24V
接至電源模
組之 端
DC24V
DC/DC
轉換器
+15V
-15V
AG
*3
系統接地點
接地 接地阻抗(
100
以下)
隔離線*1
隔離線*1
*4
V1+
I1+
COM
FG
V3+
．
．
I2+
COM
FG
V2+
I3+
COM
FG
I4+
COM
FG
V4+
注 1：模拟输出请与其它电源线隔离。
注 2：如果配线受噪声干扰，造成负载之输入端涟波太大，请连接 0.1 ~ 0.47μF 25V 之电容。
注 3：请将电源模块之
端及模拟信号输出模块之 端连接到系统接地点，再将系统接点作接地或接到配电箱之
机壳上。
注 4：如果噪声过大，请将 FG 及接地端子连接。
注意：线材长度需等长，单一线长<200 公尺，且单一线阻<100Ω。
注意：空端子
请勿配线。
规格
数字/模拟（4D/A）模块 电压输出（Voltage output） 电流输出（Current output）
电源电压 24VDC（20.4VDC ~ 28.8VDC）（-15% ~ +20%）
模拟信号输入通道 4通道/台
模拟输出范围
0 ~ 10V 0 ~ 20mA
数字数据范围
0 ~ 4,000 0 ~ 4,000
分辨率 12 bits（1
LSB
=2.5mV） 12 bits（1
LSB
=5μA）
输出阻抗
≦0.5Ω ≧1MΩ
总和精密度
0.5% 在（25°C，77°F）范围内满刻度时。
1% 在（0 ~ 55°C，32 ~ 131°F）范围内满刻度时。
响应时间 3ms × 通道数
最大输出电流
10mA －
容许负载阻抗
≧1KΩ ≦500Ω
数字数据格式 16 位二补数
隔离方式 模拟与数字端使用光耦合器隔离，模拟通道间未隔离。
保护
电压输出有短路保护但须注意长时间短路仍有可能造成内部线路损坏电流输出可开
路。
通讯模式（RS-485）
有，包含 ASCII/RTU 模式，默认通讯格式为 9600, 7, E, 1, ASCII，详细通讯格式请
参考 CR#32 说明。
备注 1：当与 PLC 主机串接时，RS-485 通讯无法使用。
备注 2： RS-485 通讯修改详细内容请参考 DVP 程序篇手册之附录” 薄型系列特殊
模块通讯”篇。
