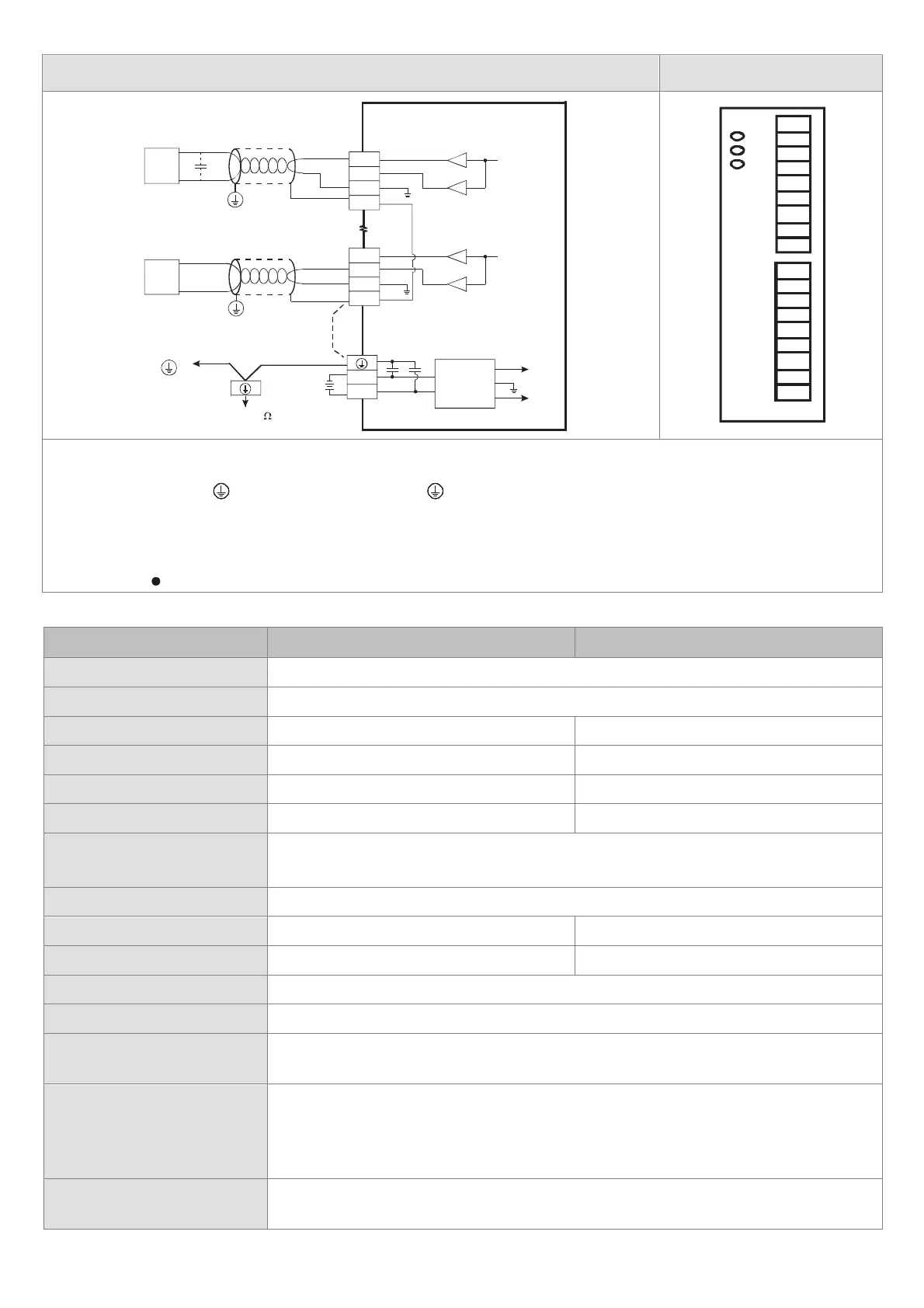

˙DVP04DA-S2 端子配置
V4+
I4+
COM
CH4
電流輸出
0mA~20mA
變頻器、記錄器
比例閥...
CH4
V1+
I1+
COM
CH1
電壓輸出
0V~+10V
*2
CH1
變頻器、記錄器
比例閥...
FG
FG
0V
24V
接至電源模
組之 端
DC24V
DC/DC
轉換器
+15V
-15V
AG
*3
系統接地點
接地 接地阻抗(
100
以下)
隔離線*1
隔離線*1
*4
V1+
I1+
COM
FG
V3+
．
．
I2+
COM
FG
V2+
I3+
COM
FG
I4+
COM
FG
V4+
註 1：類比輸出請與其他電源線隔離。
註 2：如果配線受雜訊干擾，造成負載之輸入端漣波太大，請連接 0.1 ~ 0.47μF 25V 之電容。
註 3：請將電源模組之
端及類比信號輸出模組之 端連接到系統接地點，再將系統接點作接地或接到配電箱之
機殼上。
註 4：如果雜訊過大，請將 FG 及接地端子連接。
注意：線材長度需等長，單一線長<200 公尺，且單一線阻<100Ω。
注意：空端子
請勿配線。
規格
數位/類比（4D/A）模組 電壓輸出（Voltage output） 電流輸出（Current output）
電源電壓 24VDC（20.4VDC ~ 28.8VDC）（-15% ~ +20%）
類比訊號輸入通道 4通道/台
類比輸出範圍 0 ~ 10V 0 ~ 20mA
數位資料範圍 0 ~ 4,000 0 ~ 4,000
解析度 12 bits（1
LSB
=2.5mV） 12 bits（1
LSB
=5μA）
輸出阻抗 ≦0.5Ω ≧1MΩ
總和精密度
0.5% 在（25°C，77°F）範圍內滿刻度時。
1% 在（0 ~ 55°C，32 ~ 131°F）範圍內滿刻度時。
回應時間 3ms × 通道數
最大輸出電流 10mA －
容許負載阻抗 ≧1KΩ ≦500Ω
數位資料格式 16 位二補數
隔離方式 類比與數位端使用光耦合器隔離，類比通道間未隔離。
保護
電壓輸出有短路保護但須注意長時間短路仍有可能造成內部線路損壞，電流輸出可
開路。
通訊模式（RS-485）
有，包含 ASCII/RTU 模式，預設通訊格式為 9600, 7, E, 1, ASCII，詳細通訊格式請
參考 CR#32 說明。
備註 1：當與 PLC 主機串接時，RS-485 通訊無法使用。
備註 2： RS-485 通訊修改詳細內容請參考 DVP 程式篇手冊之附錄”薄型系列特殊
模組通訊”篇。
與 DVP-PLC 主機串接說明
模組編號以靠近主機之順序自動編號由 0 到 7，最大可連接 8 台且不佔用數字 I/O 點
數
