注意事項
請在使用之前，詳細閱讀本使用說明書。
請勿在上電時觸摸任何端子。實施配線，務必關閉電源。
本機為開放型（OPEN TYPE）機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊/衝擊意外
之外殼配線箱內。另必須具備保護措施（如: 特殊之工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，
造成危險及損壞。
交流輸入電源不可連接於輸入/出信號端，否則可能造成嚴重的損壞，因此請在上電之前再次確認電源配線。
輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。
本體上之接地端子
務必正確的接地，可提高產品抗雜訊能力。
產品簡介
說明及週邊裝置
謝謝您採用台達 DVP 系列產品。DVP04DA-S/DVP04DA-S2 類比信號輸出模組可透過 DVP 薄型系列（Slim type）
主機程式以指令 FROM/TO 來讀寫類比信號輸出模組之資料。而類比信號輸出模組接受來自 PLC 主機的 4 組 12
位元數位資料，再將數位資料轉換為 4 點類比信號輸出（電壓或電流皆可）。模組內具有 49 個 CR（Control
Register）暫存器，每個暫存器有 16 bits。
使用者可經由配線選擇電壓輸出或電流輸出。電壓輸出範圍 0V ~ +10VDC（解析度為 2.5mV）。電流輸出範圍
0mA ~ 20mA（解析度為 5μA）。
產品外觀及各部介紹
請參考英文版之 Figure 1（尺寸單位：mm）。
1.
電源、錯誤及運行指示燈
8.
擴充機/擴充模組連介面
2.
機種型號
9.
擴充機/擴充模組固定扣
3.
DIN 軌固定扣
10.
DIN 軌槽（35mm）
4.
端子
11.
RS-485 通訊口
5.
端子配置
12.
擴充機/擴充模組固定槽
6.
擴充機/擴充模組定位孔
13.
電源輸入口
7.
銘牌
14.
擴充機/擴充模組連介面

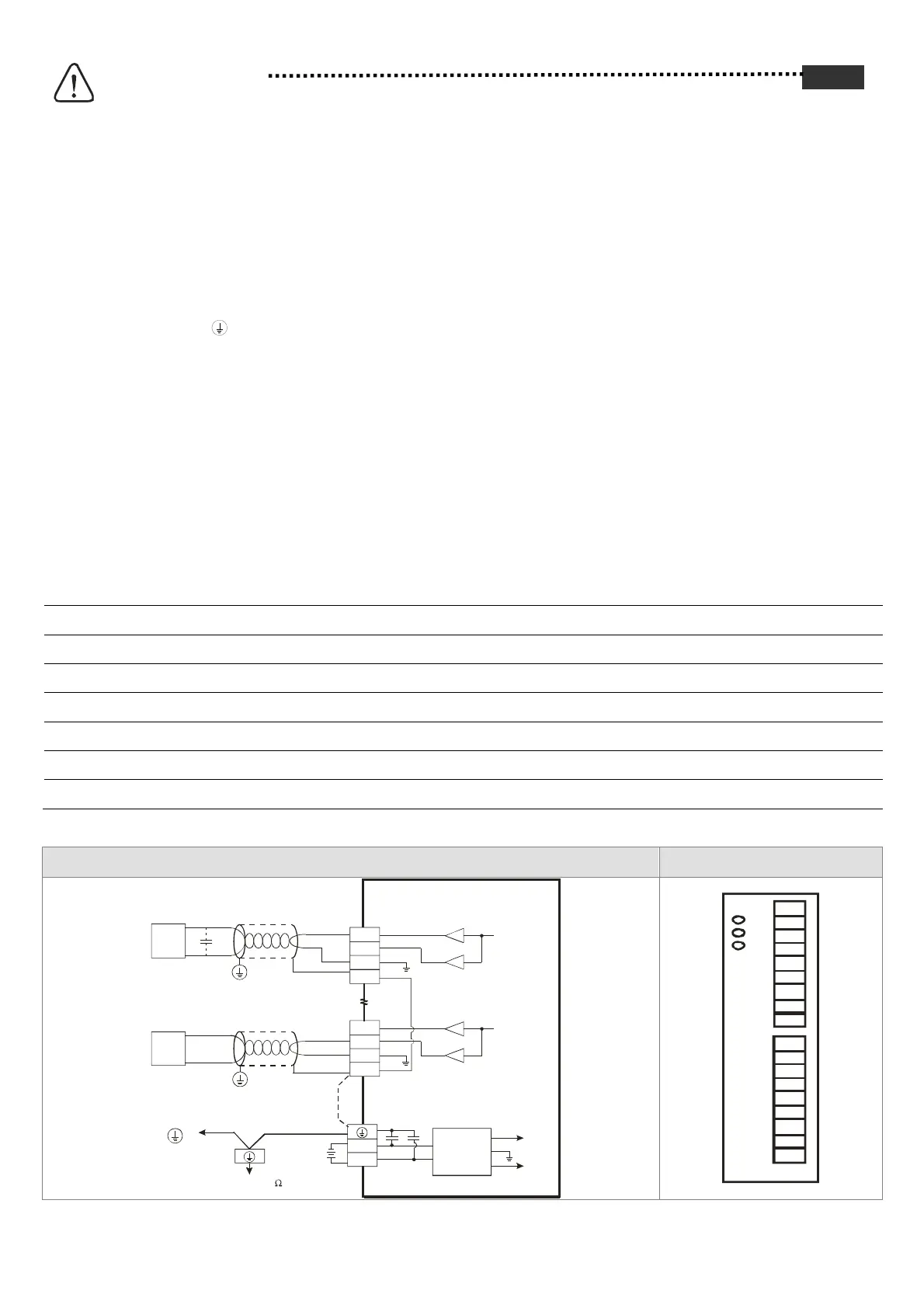

外部配線
˙DVP04DA-S 端子配置
V+
I+
COM
CH4
隔離線*1
電流輸出
0mA~20mA
變頻器、記錄器
比例閥...
CH4
V+
I+
COM
CH1
隔離線*1
電壓輸出
0V~+10V
*2
CH1
變頻器、記錄器
比例閥...
FG
FG
0V
24V
接至電源模
組之 端
DC24V
DC/DC
轉換器
+15V
-15V
AG
*3
系統接地點
接地 接地阻抗(
100
以下)
*4
V+
I+
COM
FG
V+
．
．
I+
COM
FG
V+
I+
COM
FG
I+
COM
FG
V+
