- 6 -
……………………………………………………………… 繁體中文 …………………………………………………………………………
感謝您採用台達 DVP 系列產品。DVP04PT-S 溫度量測模組可接受外部 4 點鉑金屬溫度
感測器，將之轉換成 16 位元之數位信號。透過 DVP-PLC SS/ SA/SX/SC/SV 主機程式以
指令 FROM/TO 來讀寫模組內之資料，模組內具有多個 CR (Control Register)暫存器，每
個暫存器有 16 bits。電源單元與模組分離，體積小，安裝容易。
a 請在使用之前，詳細閱讀本使用說明書。實施配線，務必關閉電源。上電時請勿接觸
機體端子或進行維修。輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。
a 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防
塵、防潮及免於電擊∕衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之
工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
a 交流輸入電源不可連接於輸入∕出信號端，否則可能造成嚴重的損壞，因此請在上電
之前再次確認電源配線。
a 本體上之接地端子 務必正確的接地，可提高產品抗雜訊能力。
a 由測溫體到溫調本體的配線路請用最短距離配線，為了避免雜訊及誘導的影響儘可能
將電源線和負載配線分開。
產品外觀尺寸與部位介紹
詳細部位指示圖與外觀尺寸請參閱英文版頁碼1之[Figure1]，單位：mm。
1. 電源、錯誤及運行指示燈 6. I/O 模組定位孔 11. RS-485 通訊口
2. 機種型號 7. 銘牌 12. I/O 模組固定槽
3. DIN 軌固定扣 8. I/O 模組連接口 13. 電源輸入口
4. 端子 9. I/O 模組固定扣 14. I/O 模組連接口
5. 端子配置 10. DIN 軌糟 (35mm)
輸入∕輸出端子台配置
請參閱英文版頁碼2之端子台配置示意圖。

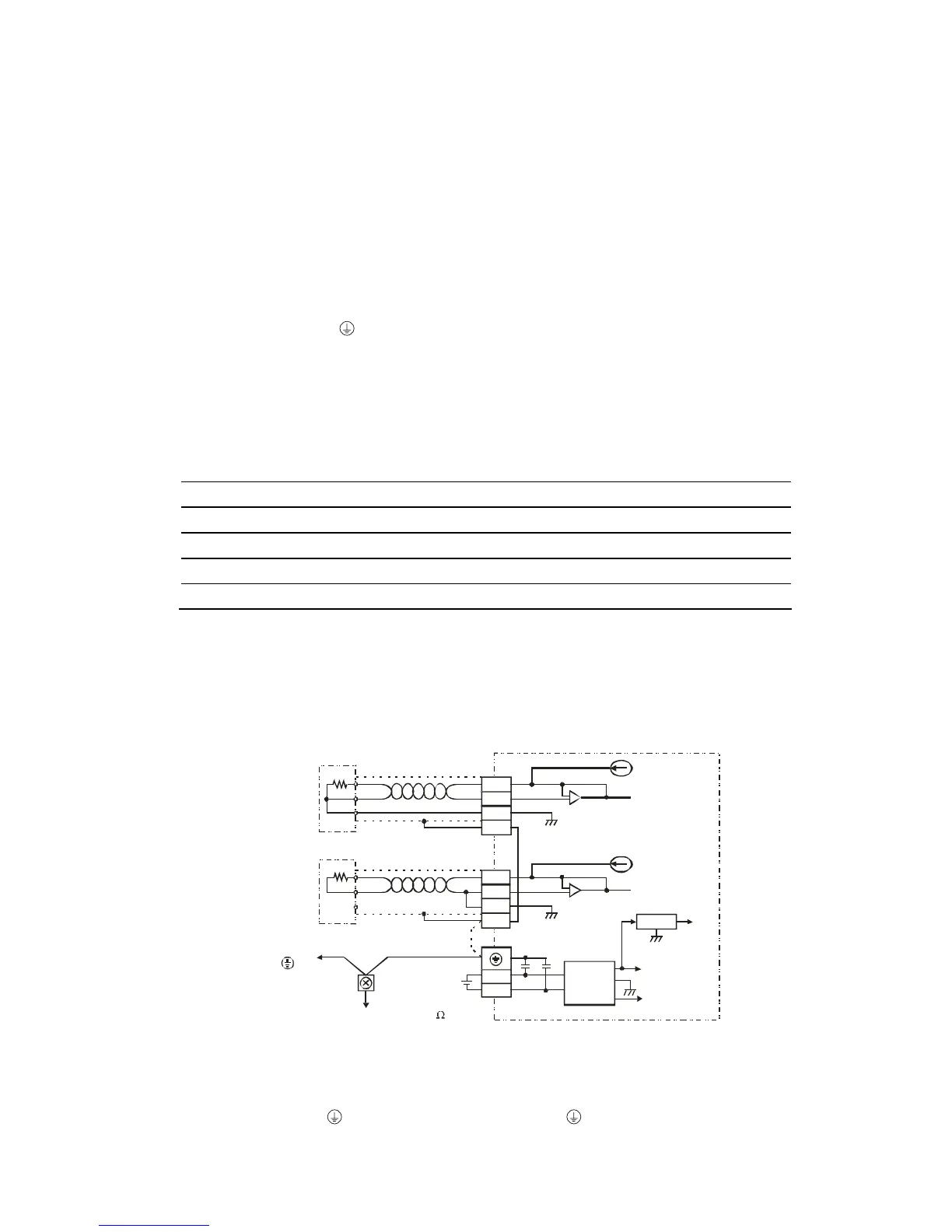

外部配線
PT100
PT1000
CH1
CH4
1.53mA
DC/ DC
5V
AG
+15V
-15V
AG
AG
AG
24+
24-
FG
I-
L-
L+
FG
I-
L-
L+
轉換器
系統接地點
第三種接地
( 100 )接地抗阻 以下
接至電源模
組之 端
隔離線
隔離線
*1
*1
*2
*3
0.2048mA
3-wire
2-wire
註1：使用於類比輸入的配線應採用溫度感測器之連接線或雙絞隔離線且應與其他電源線或可能引
起雜訊之接線分開。
註2：如果雜訊過大請將FG及接地端子連接。
註3：請將電源模組之
端及DVP04PT-S溫度量測模組之 端連接到系統接地點，再將系統
接點作第三種接地或接到配電箱之機殼上。
注意：空端子請勿配線。
