- 10 -
………………………………………………………………… 简体中文 ……………………………………………………………………
感谢您采用台达 DVP 系列产品。DVP04TC-S 温度测量模块可接受外部 4 点热电耦温度
传感器，将其转换成 14 位的数字信号。透过 DVP 薄型系列（Slim type）主机程序以指
令 FROM/TO 来读写模块内的数据，模块内具有多个控制寄存器（CR），每个寄存器有
16 bits。电源单元与模块分离，体积小，安装容易。
请在使用之前，详细阅读本使用说明书。实施配线，务必关闭电源。上电时请勿接触
机体端子或进行维修。输入电源切断后，一分钟之内，请勿触摸内部电路。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、
防潮及免于电击∕冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具
或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。
交流输入电源不可连接于输入∕出信号端，否则可能造成严重的损坏，因此请在上电
之前再次确认电源配线。
本体上的接地端子 务必正确的接地，可提高产品抗干扰能力。
由测温体到温调本体的配线路请用最短距离配线，为了避免干扰及诱导的影响尽可能
将电源线和负载配线分开。
DVP04TC-S温度测量模块本身体积小，在空间温度传导特性易受其它模块热源影响其
测量准确性；建议于安装配置时尽量配置于最外侧，并尽量避免串接于产生热源较高
的数字输出模块及模拟输出模块。
DVP04TC-S温度测量模块之输入误差会因串接模块热源所影响，产生的误差皆在产品
规格 (±1.5°C) 以内；如需更精密控制请于该操作环境动作30分钟后，输入标准温度
源进行各通道之误差值调校 (Offset)。
为了使测定温度精确值稳定，在室温操作上电后需要约20分钟的预热时间（50°C约需
30分钟预热时间）。
产品外观尺寸与部位介绍
详细部位指示图与外观尺寸请参阅英文版[Figure1]，单位：mm。
1. 电源、错误及运行指示灯 2. 机种型号 3. DIN 轨固定扣
4. 端子 5. 端子配置 6. I/O 模块定位孔
7. 铭牌 8. I/O 模块连接口 9. I/O 模块固定扣
10. DIN 轨糟 (35mm) 11. RS-485 通讯口 12. I/O 模块固定槽
13. 电源输入口 14. I/O 模块连接口
输入∕输出端子台配置
请参阅英文版的端子配置示意图。

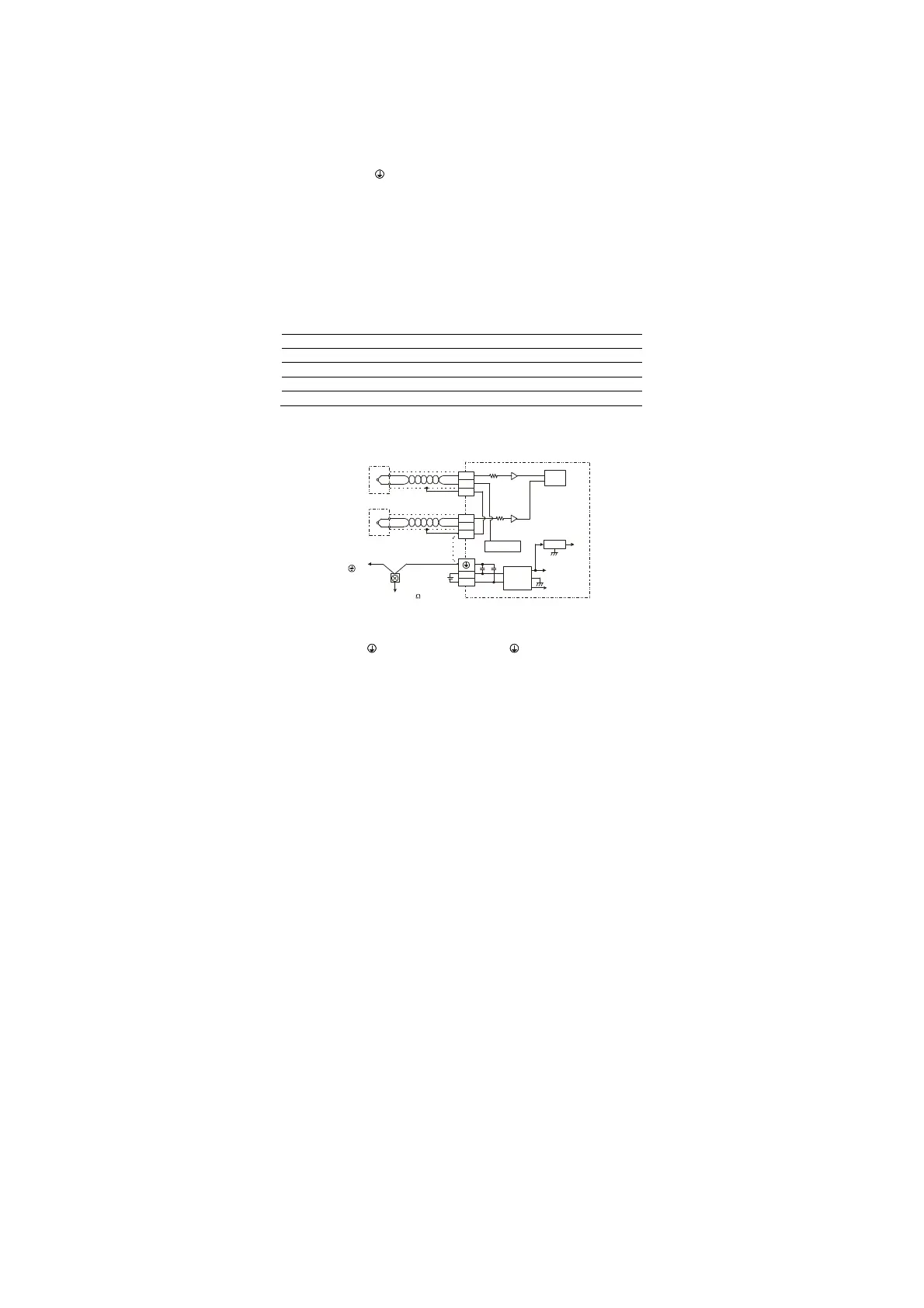

外部配线
热电耦
CH1
CH4
5V
AG
+15V
-15V
AG
24V
0V
L-
L+
SLD
L-
L+
转换器
系统接地点
第三种接地
(100 )
以下
隔离线
*1
*2
*3
隔离线
*1
热电耦
+
-
MUX
冷接点补偿
+
-
SLD
接至电源模
块的 端
DC/DC
注1：使用于模拟输入的配线应采用J, K, R, S, T型热电耦温度传感器的连接线或隔离线，且应与
其它电源线或可能引起干扰的接线分开。端子镙丝扭力为1.95 kg-cm (1.7 in-lbs)
注2：如果干扰过大请将SLD及接地端子连接。
注3：请将电源模块的
端及DVP04TC-S温度测量模块的 端连接到系统接地点，再将系统
接点作第三种接地或接到配电箱的机壳上。
注意1：空端子请勿配线。只能使用60/75°C的铜导线
。
注意2：线材长度需<50m。
注意3：TC模块温度量测前，需暖机30分钟。
