- 6 -
……………………………………………………………… 繁體中文 …………………………………………………………………………
感謝您採用台達 DVP 系列產品。DVP04TC-S 溫度量測模組可接受外部 4 點熱電耦溫度感測器，
將之轉換成 14 位元之數位信號。透過 DVP 薄型系列（Slim type）主機程式以指令 FROM/TO 來
讀寫模組內之資料，模組內具有多個控制暫存器（CR），每個暫存器有 16 bits。電源單元與模組
分離，體積小，安裝容易。
請在使用之前，詳細閱讀本使用說明書。實施配線，請務必關閉電源。上電時請勿接觸機體端
子或進行維修。輸入電源切斷後，一分鐘之內，請勿觸摸內部電路。
本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防塵、防潮
及免於電擊/衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之工具或鑰匙才可打
開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
交流輸入電源不可連接於輸入∕出信號端，否則可能造成嚴重的損壞，因此請在上電之前再次
確認電源配線。
本體上之接地端子
務必正確的接地，可提高產品抗雜訊能力。
由測溫體到溫調本體的配線路請用最短距離配線，為了避免雜訊及誘導的影響儘可能將電源線
和負載配線分開。
DVP04TC-S 溫度量測模組本身體積小，在空間溫度傳導特性易受其他模組熱源影響其量測準
確性；建議於安裝配置時盡量配置於最外側，並儘量避免串接於產生熱源較高的數位輸出模組
及類比輸出模組。
DVP04TC-S 溫度量測模組之輸入誤差會因串接模組熱源所影響，產生的誤差皆在產品規格
（±1.5°C）以內；如需更精密控制請於該操作環境動作30分鐘後，輸入標準溫度源進行各通
道之誤差值調校（Offset）。
為了使測定溫度精確值穩定，在室溫操作上電後需要約20分鐘的預熱時間（50°C約需30分鐘
預熱時間）。
產品外觀尺寸與部位介紹
詳細部位指示圖與外觀尺寸請參閱英文版[Figure1]，單位：mm。
1. 電源、錯誤及運行指示燈 2. 機種型號 3. DIN 軌固定扣
4. 端子 5. 端子配置 6. I/O 模組定位孔
7. 銘牌 8. I/O 模組連接埠 9. I/O 模組固定扣
10. DIN 軌糟 (35mm) 11. RS-485 通訊埠 12. I/O 模組固定槽
13. 電源輸入口 14. I/O 模組連接埠
輸入∕輸出端子台配置
請參閱英文版之端子台配置示意圖。

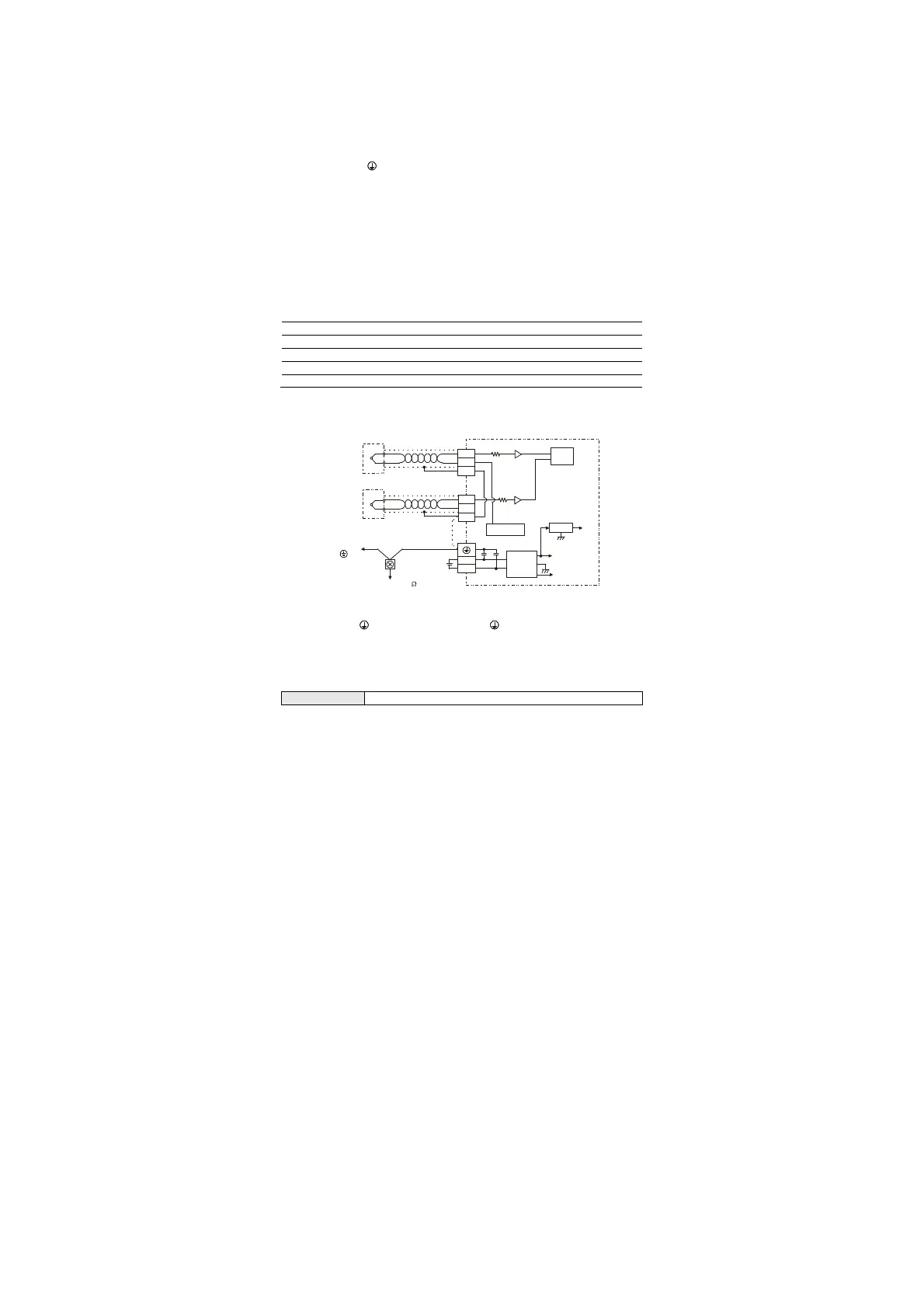

外部配線
熱電耦
CH1
CH4
5V
AG
+15V
-15V
AG
24V
0V
L-
L+
SLD
L-
L+
轉換器系統接地點
第三種接地
(100 )
以下
隔離線
*1
*2
*3
隔離線
*1
熱電耦
+
-
MUX
冷接點補償
+
-
SLD
接至電源模
組之 端
DC/DC
註1：使用於類比輸入的配線應採用 J, K, R, S, T 型熱電耦溫度感測器之連接線或隔離線，且應與其他電源
線或可能引起雜訊之接線分開。端子鏍絲扭力為1.95 kg-cm (1.7 in-lbs)。
註2：如果雜訊過大請將SLD及接地端子連接。
註3：請將電源模組之
端及DVP04TC-S溫度量測模組之 端連接到系統接地點，再將系統接點作第
三種接地或接到配電箱之機殼上。
注意1：空端子請勿配線。只能使用60/75°C的銅導線。
注意2：線材長度需<50m。
注意3：TC模組溫度量測前，需暖機30分鐘。
電氣規格
電源電壓 24VDC (20.4VDC ~ 28.8VDC) (-15% ~ +20%)
